四、选装配置系统

大家已熟知的选装配置系统 SAS 控制单元也在 G11/G12 上使用并提供大量驾驶员辅助功能。

可提供以下功能：

• 碰撞警告

• 带城市制动功能的碰撞警告

• 带城市制动功能的行人警告

• 动态制动控制系统

• 车距信息

• 动态定速巡航控制系统

• 具有停车和起步功能的主动定速巡航控制系统

• 转向和方向导向辅助系统（包括堵车辅助系统）

• 限速

• 车道变更警告系统

• 车道偏离警告系统

• 交叉行驶警告系统

• 驻车操作辅助系统

• 遥控驻车

• 前方道路预测辅助系统

• 限速辅助。

G11/G12 选装配置系统 SAS 控制单元见下图：

五、传感器概览

下图展示了所用主传感器的安装位置并提供了相关概览。

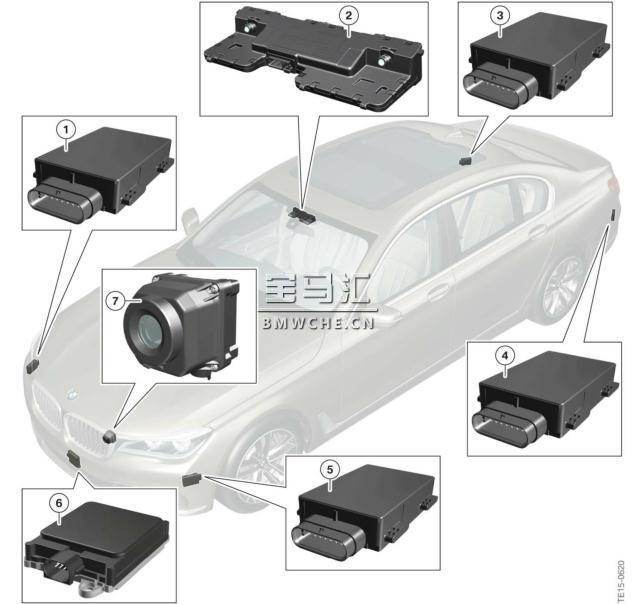

G11/G12 传感器概览见下图：

1 右侧雷达传感器 RSR 控制单元

2 KAFAS 立体摄像机

3 右侧车道变更警告系统（主控单元）

4 左侧车道变更警告系统（副控单元）

5 左侧雷达传感器 RSL 控制单元

6 主动定速巡航控制系统 ACC

7 夜视系统摄像机

六、智能型安全系统

由于现在道路交通流量不断增大，车辆上的辅助系统变得越来越重要。无论在高速公路、乡村道路还是城市环境下，这些系统都可为驾驶员提供支持。

例如城市交通带来的挑战越来越艰巨。驾驶员必须要考虑到骑车人和行人。在此，带城市制动功能的行人警告等系统可提供相关支持。例如在与树林毗邻的乡村道路上（有野兽出没）行驶时，夜视系统可为驾驶员提供支持。车道偏离和车道变更警告系统以及侧面碰撞警告系统也有助于确保更高道路交通安全性。通过自动制动干预或主动转向干预或者通过两种方案相结合可避免发生事故。

根据车辆配置，智能型安全系统由一个或多个可避免发生碰撞的系统组成。在 G11/G12 上提供以下系统：

• 带制动功能的碰撞警告

• 带城市制动功能的行人警告

• 带行人和动物识别功能的夜视系统

• 车道偏离警告系统

• 车道变更警告系统

• 侧面碰撞警告系统。

智能型安全按钮可对各驾驶员辅助系统进行集中操作。因此既可通过一个按钮直接接通和关闭各系统，也可通过其调出子菜单从而进一步进行个性化设置。

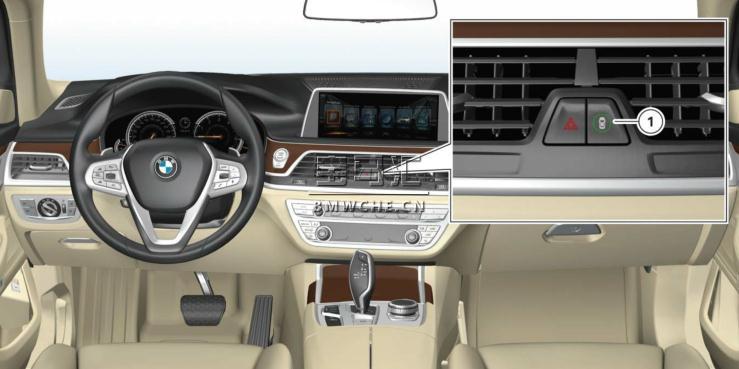

G11/G12 智能型安全按钮见下图：

1 智能型安全按钮

按压按钮

• 在中央信息显示屏 CID 内显示“智能型安全系统”菜单。可通过控制器进行设置。针对具体所用识别发射器存储个性化设置。

短促按压按钮

• 所有智能型安全系统都接通时：根据个性化设置单独关闭各智能型安全系统。

• 并非所有智能型安全系统都接通时：接通所有智能型安全系统。

按住按钮

• 关闭所有智能型安全系统。

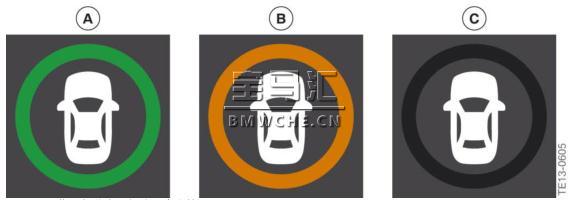

G11/G12 指示灯状态（智能型安全按钮）见下图：

A 所有智能型安全系统已接通

B 一些智能型安全系统已关闭或子功能设置已更改

C 所有智能型安全系统已关闭

每次通过 START-STOP 按钮起动发动机后，智能型安全系统就会自动启用。

1、配置菜单概览

通过按压智能型安全按钮以及中央信息显示屏 CID 内智能型安全系统的配置菜单进行操作。

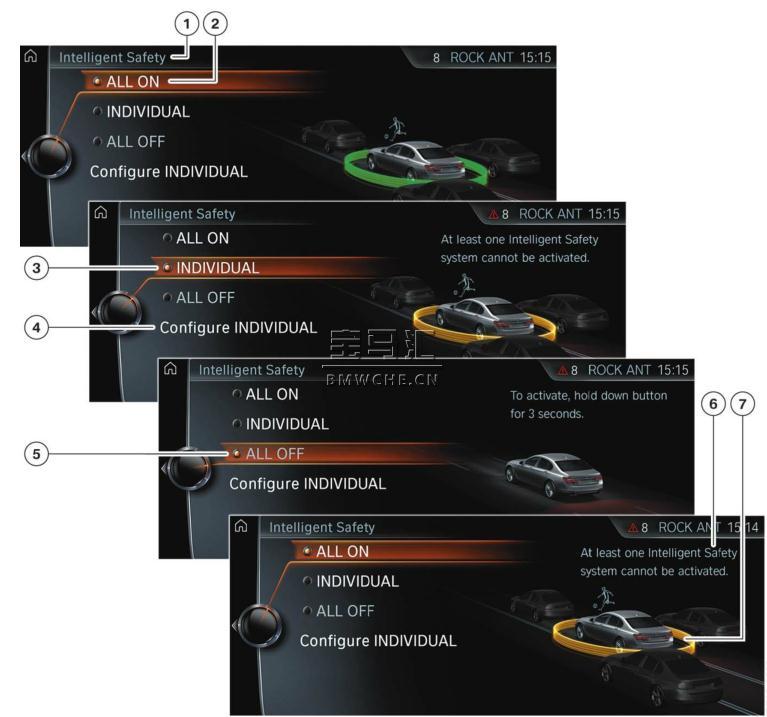

G11/G12 智能型安全系统配置菜单概览见下图：

1 “智能型安全系统”配置菜单

2 选择“所有系统接通”

3 选择“个性化设置”

4 “个性化配置”

5 选择“所有系统关闭”

6 驾驶员提示信息：在本例中并非所有智能型安全系统均启用。

7 驾驶员提示信息：通过彩色圆圈告知驾驶员智能型安全系统的启用状态。圆圈颜色变化方式与智能型安全系统指示灯颜色相同。

“所有系统接通”

• 接通所有智能型安全系统。针对设置警告时间等子功能启用基础设置。智能型安全按钮发出绿光。

“个性化设置”

• 根据个性化设置接通智能型安全系统。根据车辆配置可对各智能型安全系统进行单独配置。启用个性化设置并针对具体所用识别发射器存储个性化设置。

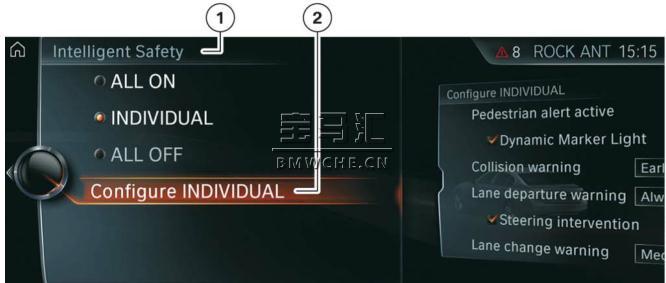

G11/G12 智能型安全系统（选择“个性化配置” ）见下图：

1 “智能型安全系统”

2 “个性化配置”

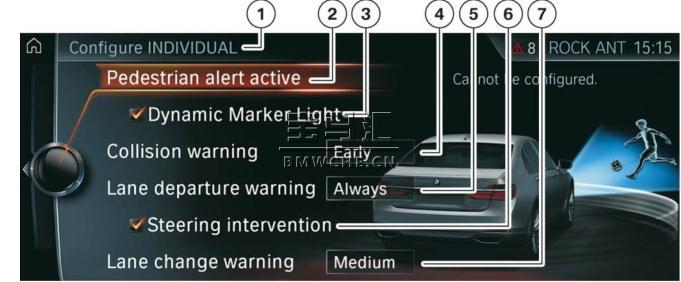

G11/G12 智能型安全系统配置菜单“个性化配置”（可进行设置）见下图：

1 “个性化配置”

2 “行人警告启用”

3 “动态标记灯”

4 “碰撞警告”（所选设置：提前）

5 “车道偏离警告系统”（所选设置：始终）

6 “转向干预”

7 “车道变更警告系统”（所选设置：中等）

只要菜单内有一项设置发生变化，就会启用之前驾驶员设定的所有菜单设置。智能型安全按钮发出橙光。

“所有系统关闭”

• 关闭所有智能型安全系统。智能型安全按钮不发光。
