七、后座区电话
1、选装配置后座区电话
G11/G12 客户还可通过选装配置方式订购后座区电话（SA 6NB）。
该系统位于后座区中控台内。它由带有卡止式卡扣式适配器 CON-SIA2 的底板以及带有耳机托架和充电功能按键式话机构成。此外后座区电话还采用新型天线放大器，通过其集合并放大左后和右后保险杠内两个电话天线的信号。
此外在 CON-SIA2 内还包含另一个车辆 WLAN 热点，就像老款 BMW 7 系车型系列（F01、F02）所用的上一代设备一样。这一点对于在 TCB2 内尚未提供 WLAN 热点（例如正在与供应商进行协商）或车辆未固定安装 SIM 卡的市场而言非常重要。
CON-SIA2 内的后座区电话 WLAN 热点功能仍使用客户的双 SIM 卡或通过蓝牙 SAP 配对的移动电话在供应商处注册。
后座区电话的新特点是可导入包含地址数据的 xls 列表并与蓝牙耳机配对。此外，现在可在“私家车”模式下实现高清通话质量。
2、系统连接

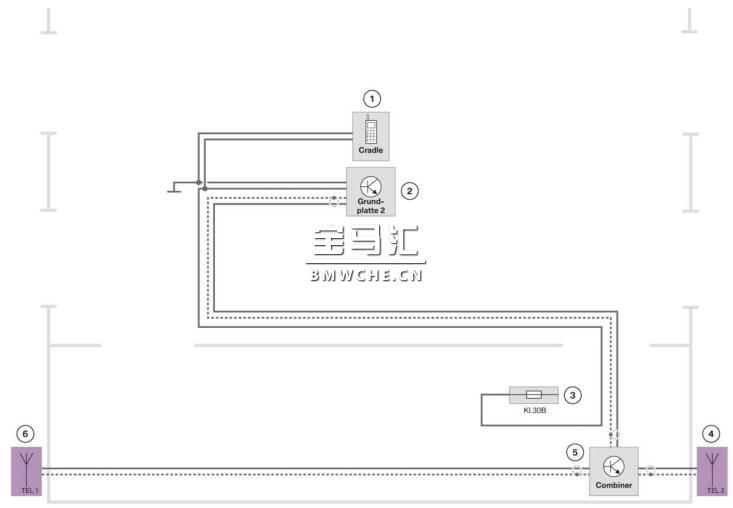

下面展示了 G11/G12 后座区电话的电路图：
1 按键式话机充电支架
2 用作卡扣式适配器 CON-SIA2 固定架的后座区电话系统底板
3 后部配电盒
4 右后保险杠内的电话天线
5 电话天线合路器
6 左后保险杠内的电话天线
3、硬件
(1)CON-SIA2 和组件

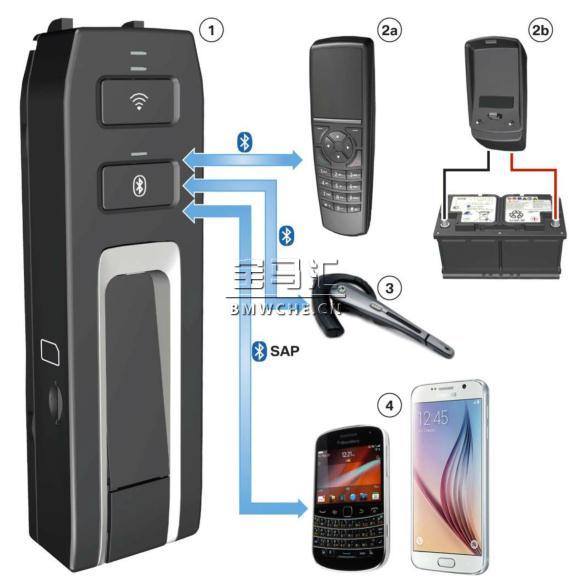

后座区电话 CON-SIA2 处的蓝牙配对方式见下图。
1 CON-SIA2 卡止在后座区电话底板内
2a 后座区无绳按键式话机
2b 通过车载网络电压为无绳按键式话机充电支架供电
3 可选择通过蓝牙连接方式连接耳机
4 通过蓝牙标准 SIM 卡接入模式 SAP 克隆通过蓝牙连接的移动电话及其移动电话卡
(2)按键式话机
按键式话机通过蓝牙与在 G11/G12 上获得高清音频标准支持的 CON-SIA2 连接。之前使用任何一款BMW 电话系统都无法达到这样的通话质量。用于接收音频信号的频带几乎达到了原来的两倍。
(3)电话天线

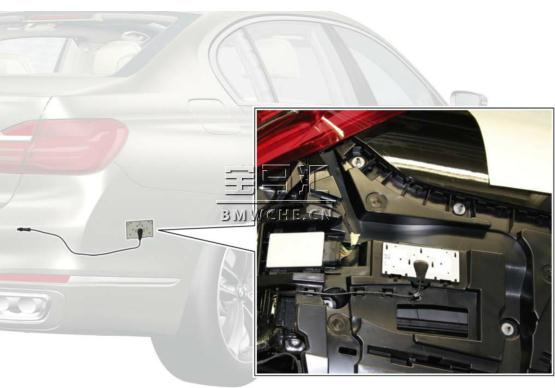

用于后座区电话的两根电话天线位于左后和右后保险杠饰板下部饰板区域内。拆下保险杠后可看到电话天线。
保险杠后的左侧电话天线见下图。
左后和右后保险杠内的两根电话天线汇集到车辆后部（车载网络蓄电池旁）一个“合路器”内。

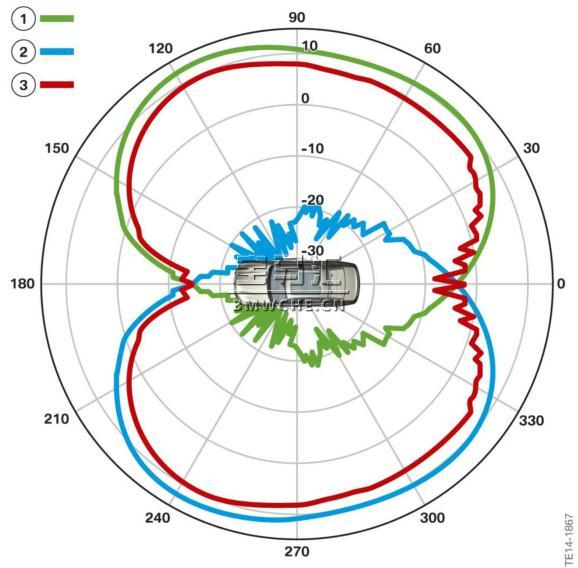

该合路器将两根天线组合为一根大功率天线。该合路器的优点在于明显改善了接收质量。后座区电话设备的场强（下图所示红线）成倍增大。
频率为 1850 MHz 时合路器的组合效果示例见下图。

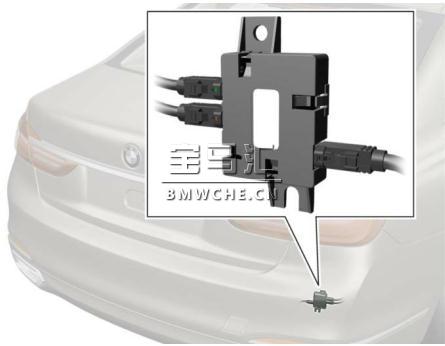

1 保险杠内的右侧天线
2 保险杠内的左侧天线
3 将两根天线组合为一根连接后座区电话系统底板的天线导线
4、后座区电话功能
下面对各项功能主要是后座区电话的新特点进行了简要概述。完整功能介绍参见包含 G11/G12“后座区电话”标题的单独使用说明。
(1)通过后座区电话实现 WIFI 热点（3G）功能
在一些市场，根据所在国家规定，无法通过固定安装式 SIM 卡使用 TCB2 内的 WIFI 热点（SA 6WD）功能。在此客户可使用 CON-SIA2 及其个人 SIM 卡通过车辆后座区电话天线系统建立一个自己的 WIFI热点。
下载率最大带宽为 28 MBit/s（UMTS/HSPA+（3G）标准）。执行 3G 标准是因为底板带有与合路器连接的天线接口。
为了通过 MIMO 实现 LTE（4G），如章节 5.1.2 所述，在底板内需要两个天线接口。
如果客户坚持使用 LTE 且无法执行 TCB2 内的 WIFI 热点功能，BMW 零件和附件部门可为底板提供LTE SIA。在此为了接收 LTE 信号，在卡扣式适配器内需要第二根天线。

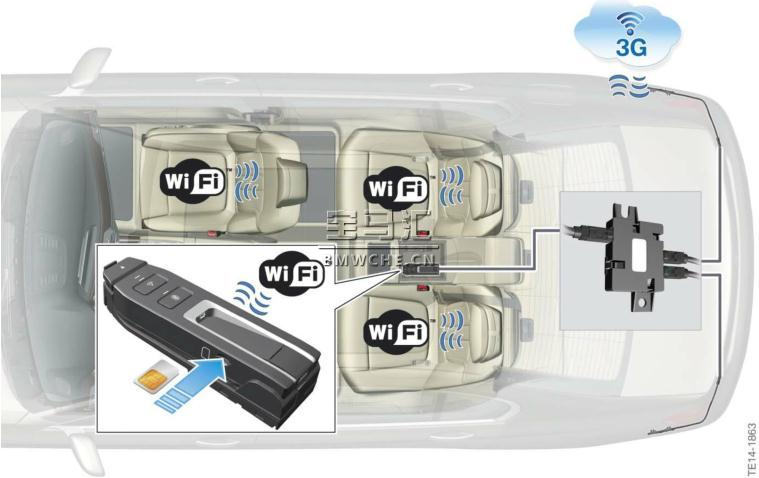

在 G11/G12 上通过后座区电话（CON-SIA2）执行 WIFI 功能见下图。
(2)输入地址
自 2010 年在带有 WIFI 热点功能的 BMW/MINI 上引入首款卡扣式适配器 CON-SIA 起，客户可在电脑/浏览器上通过 IP 192.168.1.1 对 CON-SIA2 进行配置。
现在在 G11/G12 上，客户可通过该 WLAN 接口以 xls 列表方式将最多 4000 个地址数据导入其后座区电话内。

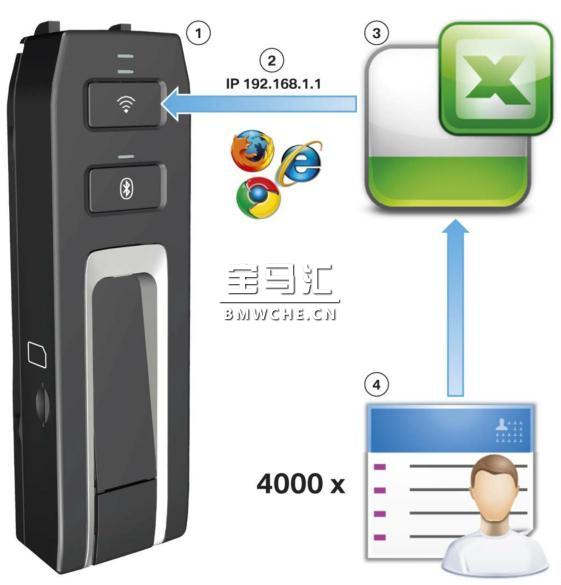

1 带 WLAN 启用按钮的后座区电话
2 浏览器：在一台电脑上输入 IP 地址 192.168.1.1，从而进入 CON-SIA2 配置菜单
3 通过 MS Excel 创建输入矩阵表
4 将包含最多 4000 个地址的地址数据输入 xls 矩阵表
xls 列表结构非常简单，上传结束后，电话号码以 1:1 的形式集成到后座区电话内。

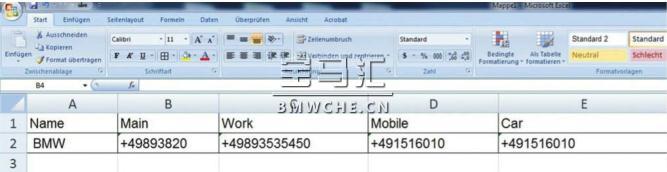

包含地址数据的 xls 列表示例见下图。
(3)与 Headunit 连接
与之前带卡扣式适配器的后座区电话型号一样，在带有 CON-SIA2 的情况下也可通过蓝牙实现后座区电话与 Headunit 的配对。因此驾驶员/车辆司机也可根据需要通过联系人功能访问后座区电话内存储的最多 4000 个电话号码。

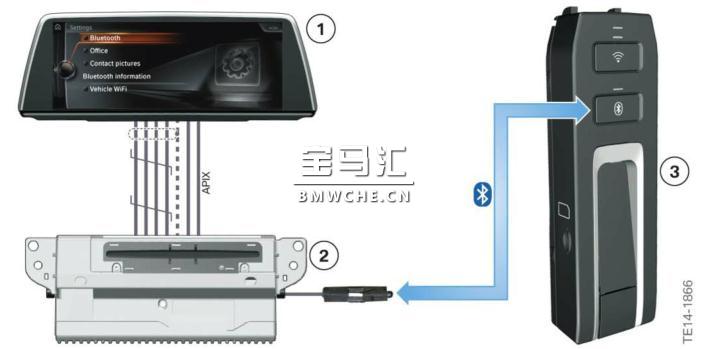

1 中央信息显示屏 CID
2 连接蓝牙天线的 Headunit
3 用于后座区电话系统的卡扣式适配器 CON-SIA2
(4)配对过程

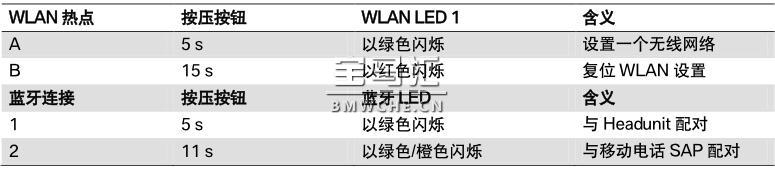

在 G11/G12 上，CON-SIA2 可与各种组件/附加设备连接。新特点是进行蓝牙耳机配对时的蓝色 LED 显示。下面的简单介绍可辅助您完成各设备的配对过程。
有关配对过程的详细介绍也可参见针对后座区电话的单独使用说明。
下面的 LED 显示涉及直接通过 WLAN 或蓝牙按钮触发时的 LED 状态。
状态
除用于蓝牙配对的 LED 显示外，CON-SIA2 还有一个表示不同状态的 LED 显示。

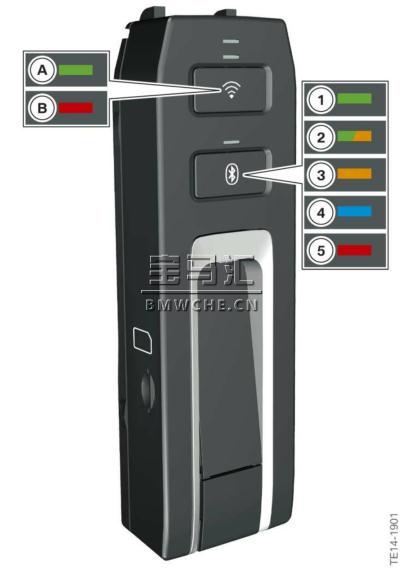

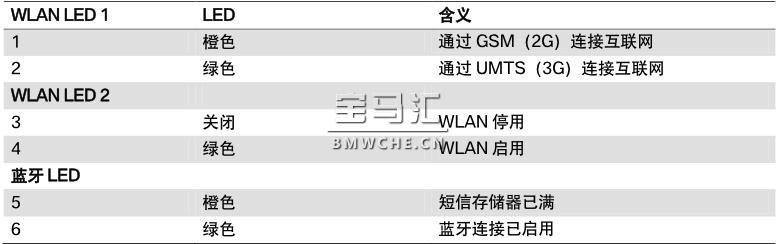

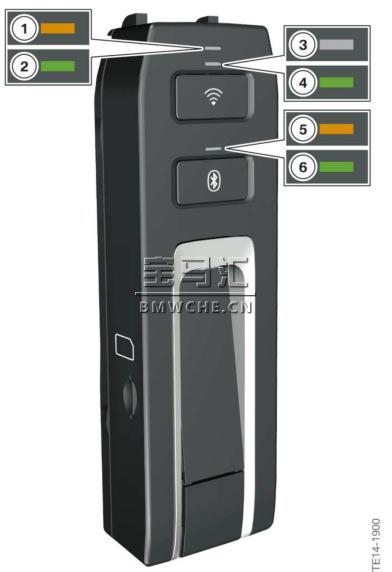

CON-SIA2 配对状态见下图。
(5)蓝牙耳机
在此可通过连接蓝牙耳机以全新方式加强对后座区电话的使用。按住 CON-SIA2 上的蓝牙按钮 20 秒便可通过蓝牙使耳机与 CON-SIA2 连接。针对该连接的标准安全 PIN 为 0000。
注意：
注意：
如果蓝牙耳机正在等待另一个 PIN 而非“默认 PIN 0000”，可在 CON-SIA2 配置菜单内使用默认浏览器通过 IP 192.168.1.1 进行设置。

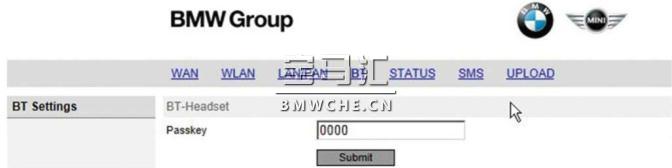

CON-SIA2 配置菜单密码设置见下图。
