宝马新7系G11/G12底盘车型的导航系统使用说明与解读

BMWCHE/2015-12-27/ 分类：技术解析/阅读：

G11/G12 的 Professional 导航系统（SA 609）为高级导航系统。硬件的核心部分是 Headunit High 2。在此进行导航系统的所有计算工作。 ...

一、简介

G11/G12 的 Professional 导航系统（SA 609）为高级导航系统。硬件的核心部分是 Headunit High 2。在此进行导航系统的所有计算工作。在 G11/G12 上，接收和传感器电子装置分散布置在车上多个控制

单元内。

随 F23 引入的用于地图数据更新的三年订阅功能也完全应用于 G11/G12。在此对售后服务也提出了新的挑战。

就导航系统硬件而言，导航系统由 12.3 英寸中央信息显示屏 CID（带有分辨率为 1440 x 540 像素的触摸屏）、Headunit High 2 HU-H2 和 iDrive 控制器 CON 组成。

在操作方面可使用带有旋转和按压功能的 iDrive 控制器或带有字迹识别功能的触摸式表面（iDrive 触摸式控制器）。此外还提供 Headunit 上的直接选择按钮。新特点是可在中央信息显示屏 CID 上进行触摸操控。

G11/G12 的导航功能在地图视图、目的地输入、显示（引导）、路线和导航系统特殊功能方面有很多新特点。技术亮点包括采用全新设计的微城市地图（最小 10 米比例尺）；自适应导航，磁力路线以及通过路线鸟瞰图实现路线可视化。

此外 G11/G12 在通过语音处理系统 SVS 控制导航系统方面也得到了明显改善。车上经过改进的 SVS视觉/声音反馈信号可减轻操作负担。新特点是可通过固定安装在车上的 SIM 卡实现附加非车载语音处理系统型号功能。与 Apple® 的 SIRI® 或 2012 年 BMW 引入的“语音转文本”功能（Nuance® 信息听写）类似，由一个外部供应商对非车载 SVS 进行处理并迅速发送回车辆。在本产品信息中可找到各嵌入式（车载）和非车载 SVS 型号的不同之处。

语音处理系统 SVS 及其嵌入式（硬盘）和非车载（BMW 后端）服务主要应用于导航系统。因此在本产品信息中可找到硬件组件分布于整个车辆的 SVS 主题内容。在此可了解有关嵌入式/非车载 SVS 或自然

语言理解功能主题的新特点以及不同之处。

带有电视系统（SA 601）时，除 Professional 导航系统（SA 609）外，在 G11/G12 上还提供包括完整功能范围的 Headunit High 2（例如硬盘媒体服务器)和 CID 触摸屏。除在批量生产车型上没有/无法使用的上述特点外，G11/G12 的电视系统还使用了带有扩展功能（例如付费电视）的新型视频模块。

二、系统概览

1、系统网络

(1)总线概览

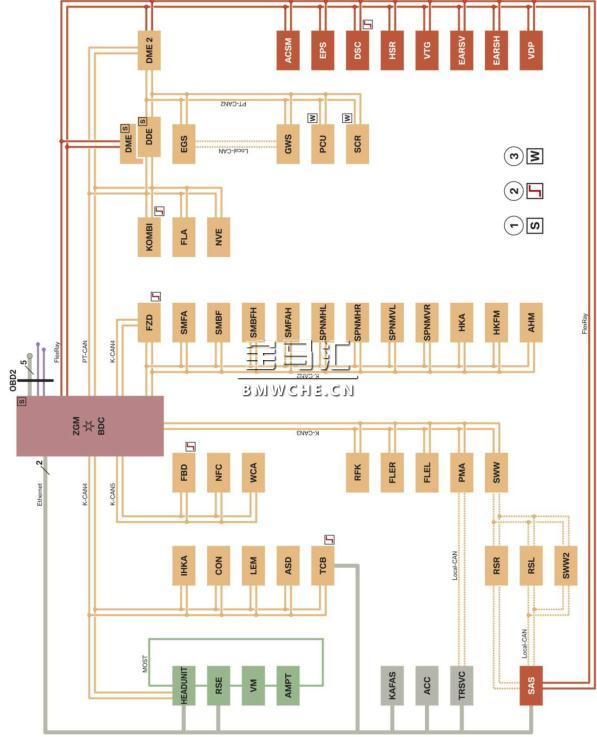

G11/G12 总线概览见下图。

ACC 主动定速巡航控制系统

ACSM 高级碰撞和安全模块

AHM 挂车模块

AMPT 顶级高保真音响放大器

ASD 仿真声效设计

BDC 车身域控制器

CON 控制器

DDE 数字式柴油机电子系统

DME 数字式发动机电子系统

DSC 动态稳定控制系统

EARSH 后部电动主动式侧倾稳定装置

EARSV 前部电动主动式侧倾稳定装置

EGS 变速箱电子控制系统

EPS 电子助力转向系统（电动机械式助力转向系统）

FLA 远光灯辅助系统

FLER 右侧前部车灯电子装置

FLEL 左侧前部车灯电子装置

FZD 车顶功能中心

GWS 选档开关

HEADUNIT Headunit High 2

HKA 后座区自动空调

HKFM 行李箱盖功能模块

HSR 后桥侧偏角控制系统

IHKA 自动恒温空调

KAFAS 基于摄像机的驾驶员辅助系统

KOMBI 组合仪表

LEM 灯光效果管理系统

NFC 近距离通信系统

NVE 夜视系统电子装置

PCU 电源控制单元

PMA 驻车操作辅助系统

RFK 倒车摄像机

RSE 后座区娱乐系统

RSL 左侧雷达传感器（避让辅助系统）

RSR 右侧雷达传感器（避让辅助系统）

SAS 选装配置系统

SCR 选择性催化剂还原

SMBF 前乘客座椅模块

SMFA 驾驶员座椅模块

SMFAH 驾驶员侧后部座椅模块

SPNMHL 左后座椅气动模块

SPNMHR 右后座椅气动模块

SPNMVL 左前座椅气动模块

SPNMVR 右前座椅气动模块

SWW 车道变更警告系统（主控单元）

SWW2 车道变更警告系统（副控单元）

TCB2 远程通信系统盒 2，远程通信系统控制单元 2

TRSVC 倒车摄像机和侧视系统控制单元

VDP 垂直动态管理平台

VM 视频模块

VTG 分动器

WCA 无线充电盒

1 用于 FlexRay 总线系统启动和同步的启动节点控制单元

2 有唤醒权限的控制单元

3 还与总线端 15WUP 连接的控制单元

(2)系统方框图

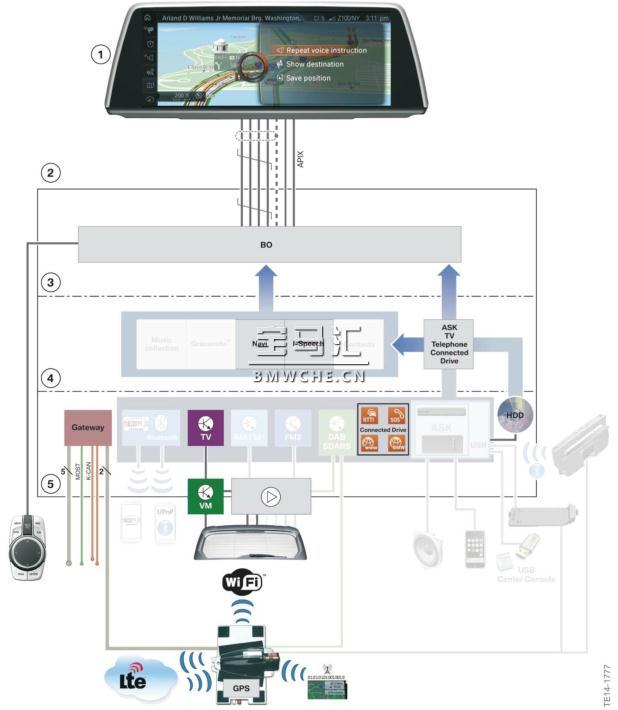

G11/G12 导航系统的系统方框图见下图。

1 中央信息显示屏 CID

2 Headunit High 2

3 操作界面

4 应用程序/软件

5 接口/调谐器/硬件连接

2、系统电路图

(1)导航和电视系统

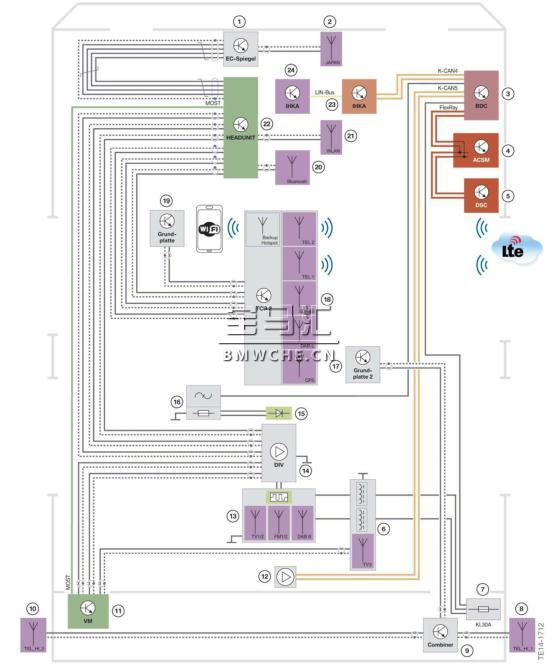

G11/G12 导航和电视系统见下图。

1 电致变色防眩目车内后视镜

2 日本红外线接收装置

3 车身域控制器 BDC

4 高级碰撞和安全模块 ACSM

5 动态稳定控制系统 DSC

6 带阻滤波器 1+2 和电视天线 3

7 后部配电盒

8 右后后座区电话天线

9 用于两个后座区电话天线的合路器

10 左后后座区电话天线

11 视频模块 VM

12 远程操作服务接收装置 FBD（首次带有 K-CAN 接口）

13 后窗玻璃多相择优装置和天线放大器（DAB 波段 III 天线，FM/AM 以及 FM2 和电视）

14 后窗玻璃加热装置和天线（DAB 波段 III 天线，FM/AM 以及 FM2 和电视）

15 附加制动信号灯

16 用于抑制 HBL 干扰的电子滤波器

17 后部底板（SA 6NB）

18 用于舒适电话（SA 6NS）或带无线充电功能的电话（SA 6NW）的 TCB2 天线系统和控制单元；带 DAB L 波段天线、SDARS（美规）、TEL1（电话）、TEL2（远程通信系统）和 GPS 的鳍形天线内的卡止式车顶天线

19 卡扣式适配器底板（舒适电话）

20 与 Headunit High 2 连接的蓝牙天线

21 与 Headunit High 2 连接的 Wi-Fi®Direct 天线

22 Headunit High 2

23 自动恒温空调 IHKA

24 中控面板上的 IHKA 操作面板

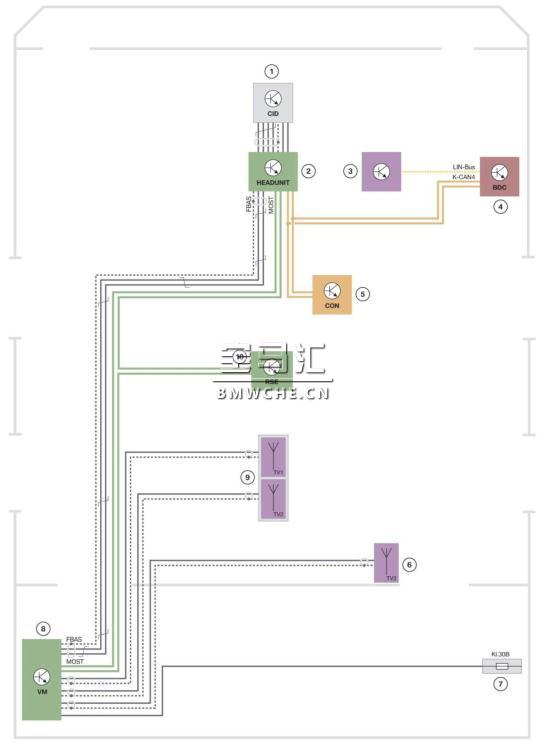

(2)视频模块

1 中央信息显示屏 CID

2 Headunit High 2

3 中控面板上的音响操作面板

4 车身域控制器 BDC

5 控制器 CON

6 后窗玻璃内的 TV-3 天线（仅限带有 RSE 系统时）

7 后部保险丝支架

8 视频模块

9 TV-1&2 天线（后窗玻璃内）

10 RSE 控制单元
