三、电话系统的系统概览 1、总线概览 G11/G12 总线概览见下图。 ACC 主动定速巡航控制系统 ACSM 高级碰撞和安全模块 AHM 挂车模块 AMPT 顶级高保真音响放大 ...

三、电话系统的系统概览

1、总线概览

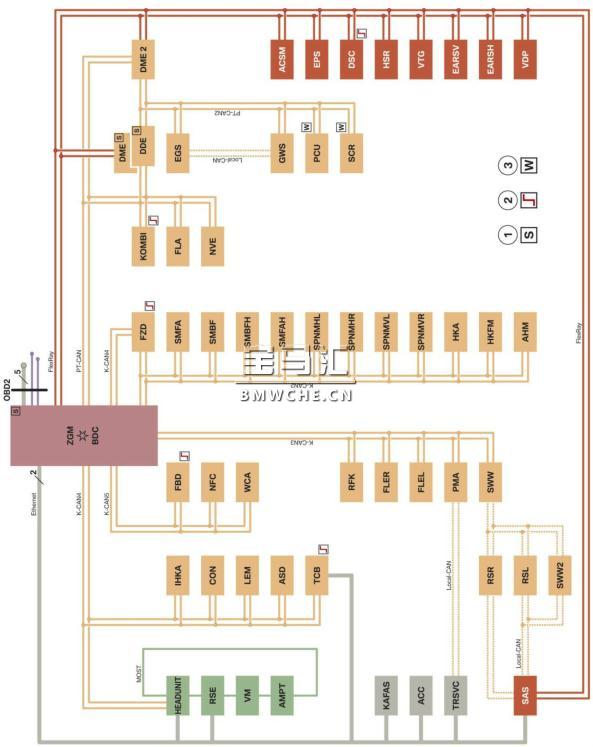

G11/G12 总线概览见下图。

ACC 主动定速巡航控制系统

ACSM 高级碰撞和安全模块

AHM 挂车模块

AMPT 顶级高保真音响放大器

ASD 仿真声效设计

BDC 车身域控制器

CON 控制器

DDE 数字式柴油机电子系统

DME 数字式发动机电子系统

DSC 动态稳定控制系统

EARSH 后部电动主动式侧倾稳定装置

EARSV 前部电动主动式侧倾稳定装置

EGS 变速箱电子控制系统

EPS 电子助力转向系统（电动机械式助力转向系统）

FLA 远光灯辅助系统

FLER 右侧前部车灯电子装置

FLEL 左侧前部车灯电子装置

FZD 车顶功能中心

GWS 选档开关

HEADUNIT Headunit High 2 或 Headunit Basic ????

HKA 后座区自动空调

HKFM 行李箱盖功能模块

HSR 后桥侧偏角控制系统

IHKA 自动恒温空调

KAFAS 基于摄像机的驾驶员辅助系统

KOMBI 组合仪表

LEM 灯光效果管理系统

NFC 近距离通信系统

NVE 夜视系统电子装置

PCU 电源控制单元

PMA 驻车操作辅助系统

RFK 倒车摄像机

RSE 后座区娱乐系统

RSL 左侧雷达传感器（避让辅助系统）

RSR 右侧雷达传感器（避让辅助系统）

SAS 选装配置系统

SCR 选择性催化剂还原

SMBF 前乘客座椅模块

SMFA 驾驶员座椅模块

SMFAH 驾驶员侧后部座椅模块

SPNMHL 左后座椅气动模块

SPNMHR 右后座椅气动模块

SPNMVL 左前座椅气动模块

SPNMVR 右前座椅气动模块

SWW 车道变更警告系统（主控单元）

SWW2 车道变更警告系统（副控单元）

TCB2 远程通信系统控制单元 2

TRSVC 倒车摄像机和侧视系统控制单元

VDP 垂直动态管理平台

VM 视频模块

VTG 分动器

WCA 无线充电盒

1 用于 FlexRay 总线系统启动和同步的启动节点控制单元

2 有唤醒权限的控制单元

3 还与总线端 15WUP 连接的控制单元

2、G11/G12 天线系统

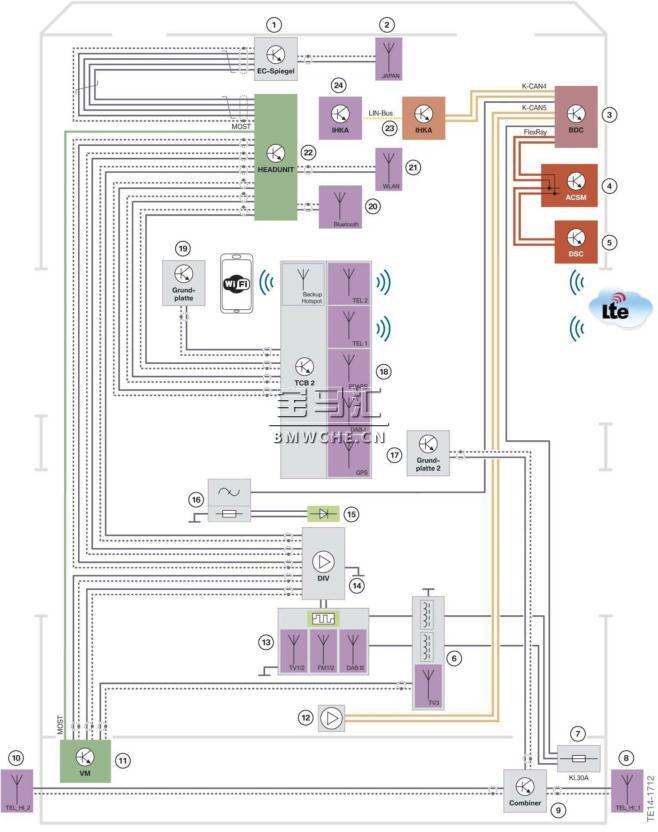

G11 天线系统见下图。

1 电致变色防眩目车内后视镜

2 日本红外线接收装置

3 车身域控制器 BDC

4 高级碰撞和安全模块 ACSM

5 动态稳定控制系统 DSC

6 带阻滤波器 1+2 和电视天线 3

7 后部配电盒

8 右后后座区电话天线

9 用于两个后座区电话天线的合路器

10 左后后座区电话天线

11 视频模块 VM

12 远程操作服务接收装置 FBD（首次带有 K-CAN 接口）

13 后窗玻璃多相择优装置和天线放大器（DAB 波段 III 天线，FM/AM 以及 FM2 和电视）

14 后窗玻璃加热装置和天线（DAB 波段 III 天线，FM/AM 以及 FM2 和电视）

15 附加制动信号灯

16 用于抑制附加制动信号灯干扰的电子滤波器

17 后部底板（SA 6NB）

18 用于舒适电话（SA 6NS）或带无线充电功能的电话（SA 6NW）的 TCB2 天线系统和控制单元；带 DAB L 波段天线、SDARS（美规）、TEL1（电话）、TEL2（远程通信系统）和 GPS 的鳍形天线内的卡止式车顶天线

19 卡扣式适配器底板（舒适电话）

20 与 Headunit High 2 连接的蓝牙天线

21 与 Headunit High 2 连接的 Wi-Fi®Direct 天线

22 Headunit High 2

23 自动恒温空调 IHKA

24 IHKA 操作面板

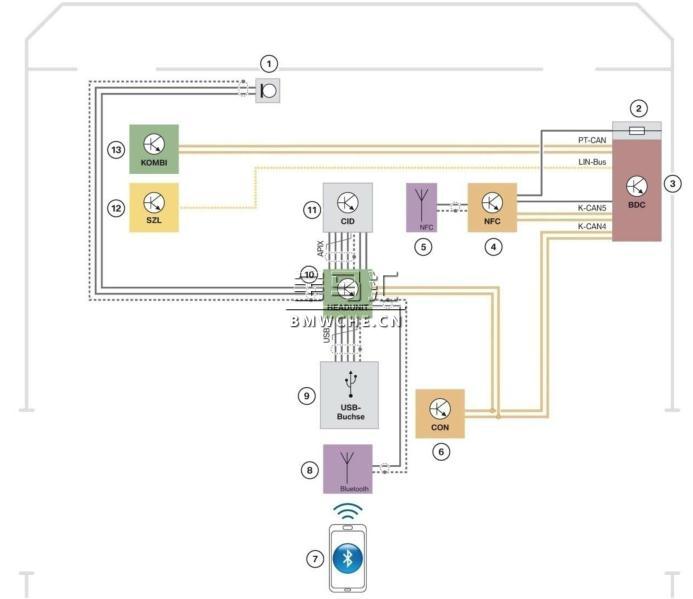

3、Business 连接

Business 连接（标准配置）见下图。

1 驾驶员侧话筒

2 前部配电盒

3 车身域控制器 BDC

4 近距离通信系统控制单元

5 近距离通信系统 NFC 天线

6 控制器

7 移动电话启用蓝牙

8 蓝牙天线与 Headunit 连接

9 USB/音频接口

10 带蓝牙天线的 Headunit

11 中央信息显示屏 CID

12 转向柱开关中心 SZL

13 组合仪表 KOMBI

4、舒适电话/WCA

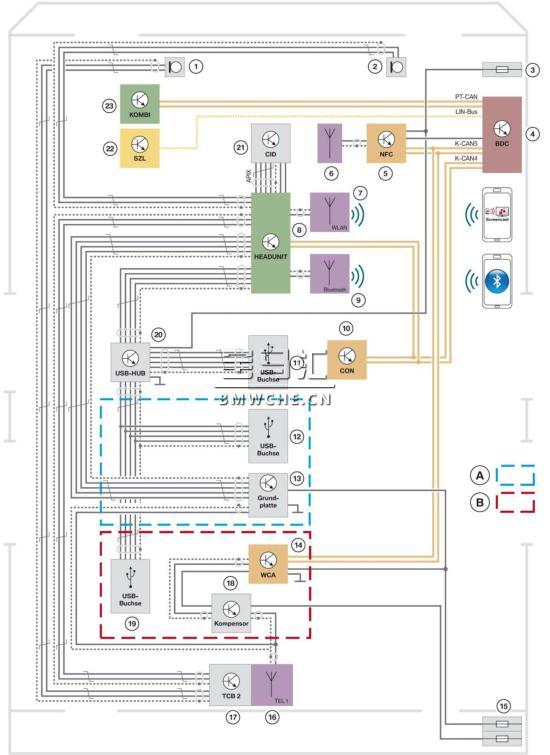

G11/G12 的舒适电话（SA 6NS）与 WCA（SA 6WA）比较见下图。

A 舒适电话（SA 6NS）

B 无线充电（SA 6WA）

1 驾驶员侧话筒

2 前乘客侧话筒

3 前部配电盒

4 车身域控制器 BDC

5 近距离通信系统控制单元

6 近距离通信系统天线

7 连接 Headunit 的 Wi-Fi®Direct 天线

8 Headunit High 2

9 蓝牙天线

10 控制器 CON

11 USB 接口（标配）

12 中控台内的附加 USB 接口

13 用于智能电话的卡扣式适配器底板（USB 连接）

14 无线充电盒

15 后部配电盒

16 电话天线

17 带有集成式鳍形天线的 TCB2（TEL1 用于 WCA 和底板，集成式 WLAN 热点）

18 WCA 补偿器

19 中控台内的附加 USB 接口

20 USB 集线器

21 中央信息显示屏 CID

22 转向柱开关中心 SZL

23 组合仪表 KOMBI
