四、远程通信系统盒 2 TCB2

1、与 TCB 比较

一直以来，远程通信系统盒（自 2012 年 7 月起开始安装远程通信系统控制单元）的任务都非常明确。

在带有集成式 SIM 卡和应急运行特性的车辆上，TCB 一直充当车载网络失灵时（通过独立电池应急供电）的调制解调器。无论是 BMW 远程售后服务还是 ConnectedDrive 服务（ASSIST、ONLINE、远程和互联网）均使用该调制解调器以及所连接的鳍形天线内的远程通信系统天线。紧急呼叫 GSM 天线一直是一个独立部件，通过硬线与 TCB 连接，还有一个话筒和一个紧急呼叫扬声器也是如此。

2、TCB2 新特点

自 F23 起，TCB2 作为行李箱型号，通过远程通信系统天线与一根独立紧急呼叫天线（备用）的配合，首次使用两根天线来接收数据服务（LTE）。

随着 TCB2 车型型号在 F30 LCI 上的使用，现在新款 BMW 7 系也引入了 TCB2 的下一开发阶段。通过两根集成式远程通信系统天线（TEL1 和 TEL2）确保出色的 LTE 数据接收质量。现在集成式紧急呼叫

天线（备用）同时也用作车内 WLAN 热点的“集线器”。

3、TCB2 车顶型号

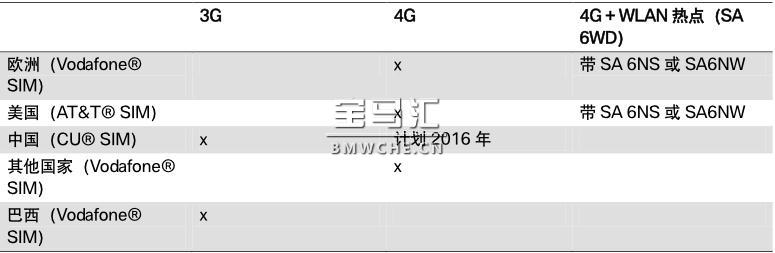

下表列出了针对哪些国家规格安装相应的 TCB2 硬件型号。此外表中还列出了可选装的硬件型号。

4、系统连接

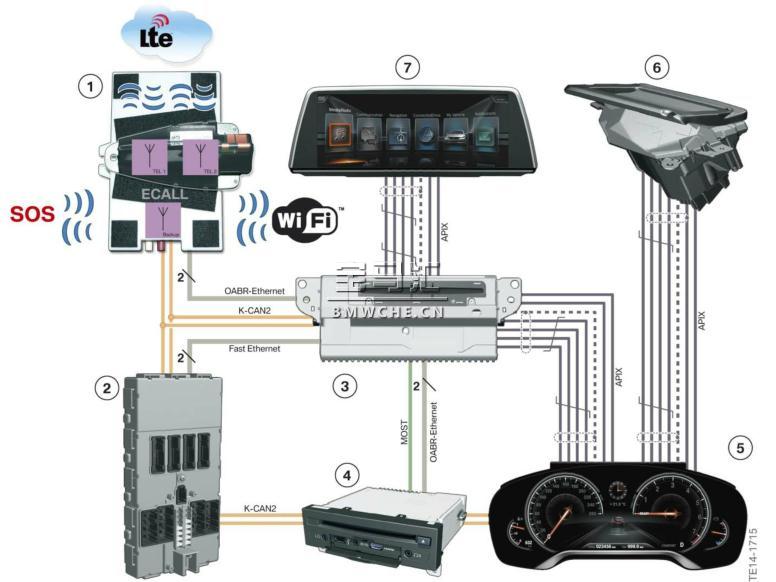

G11 的 TCB2 车载网络连接见下图。

1 TCB2（包括紧急呼叫天线）与鳍形天线（带有电话（TEL1）以及用于紧急呼叫功能、远程控制、BMW 远程售后服务和 ConnectedDrive 服务的远程通信系统天线（TEL2））组合

2 车身域控制器

3 Headunit High 2

4 后座区娱乐系统 RSE 控制单元

5 组合仪表 KOMBI

6 平视显示屏 HUD

7 中央信息显示屏 CID

5、带 TCB2 的 Headunit 系统方框图

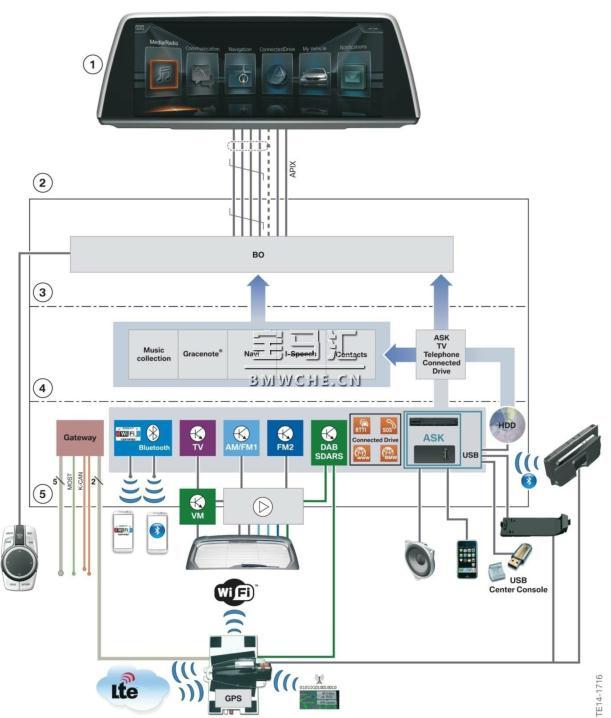

包括 TCB2 的 HU-H2 系统方框图见下图。

1 中央信息显示屏 CID

2 Headunit High 2

3 操作界面

4 应用程序/软件

5 接口/硬件连接

6、安装位置

在 G11/G12 上，TCB2 及相关车顶鳍形天线（车顶天线）紧靠后窗玻璃前方位于车顶与车顶内衬之间。

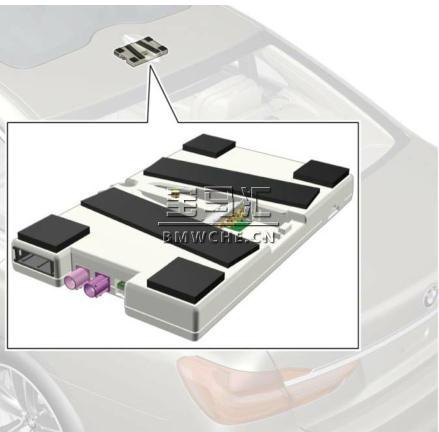

G11/G12 的 TCB2 及鳍形天线安装位置见下图。

7、TCB2 结构

(1)各组件

TCB2 卡止在与车辆连接的车顶天线内。这样可减少功率损失和 EMV 干扰。

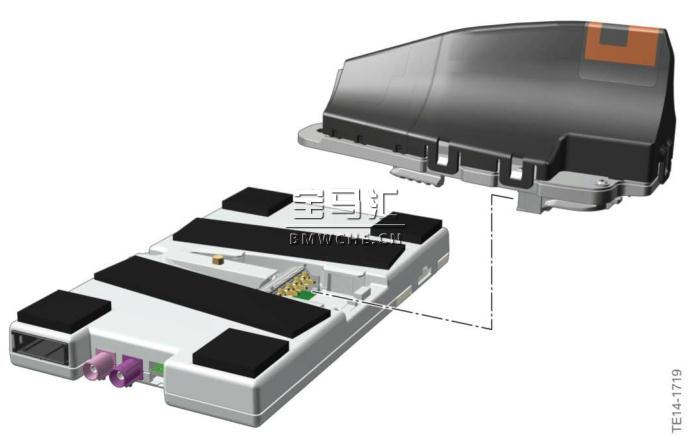

TCB2 各部件见下图。

1 鳍形天线内的远程通信系统天线标配：TEL1（电话和远程通信系统，用于 LTE ）和TEL2（远程通信系统）天线以及车顶鳍形天线内的 GPS 天线；用于选装配置 DAB 调谐器（SA 654）的 DAB L 波段，用于美规车辆的 SDARS 天线

2 与舒适电话（SA 6NS）或无线充电（SA 6NW）一起订购 WLAN 热点（SA 6WD）时，TCB2 下部件带有集成式紧急呼叫天线和附加集成式“集线器”

(2)车顶鳍形天线硬件

采用车顶型号时，进行工厂安装时会将 TCB2 控制单元直接卡止在车顶天线（鳍形天线）内。在此会使车顶鳍形天线的天线触点以尽可能低的电阻与 TCB2 控制单元内的连接部位相连。触点带有镀金涂层且为短触点，因为在工厂通过卡止方式使其与其他部件组合在一起。

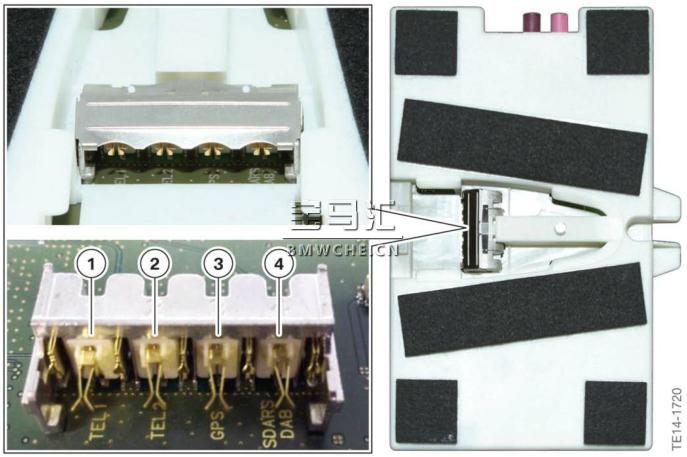

TCB2 连接图见下图。

1 用于电话天线（+ 远程通信系统功能 LTE）的 TEL1 接口

2 用于远程通信系统天线的 TEL2 接口

3 GPS 天线（选装）

4 DAB L 波段（选装）或 SDARS（美规标配）

8、TCB2 控制单元硬件

(1)正视图

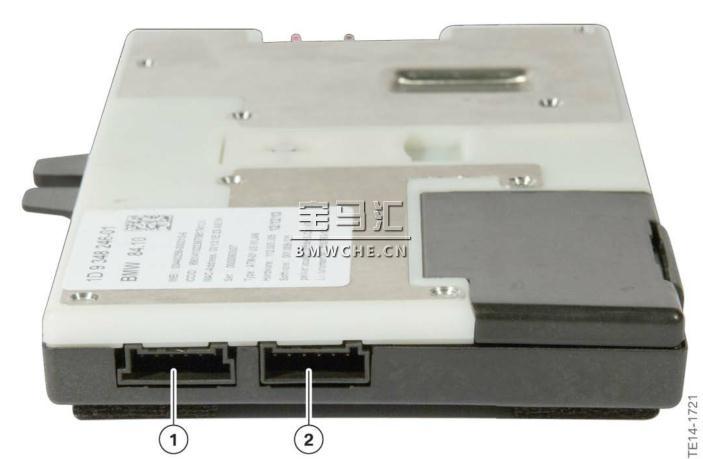

TCB2 正视图见下图。

1 LED 紧急呼叫按钮，紧急呼叫按钮，ACSM、K-CAN4 发送的碰撞信号

2 紧急呼叫扬声器，远程通信系统控制单元（总线端 30F，接地）

(2)后视图

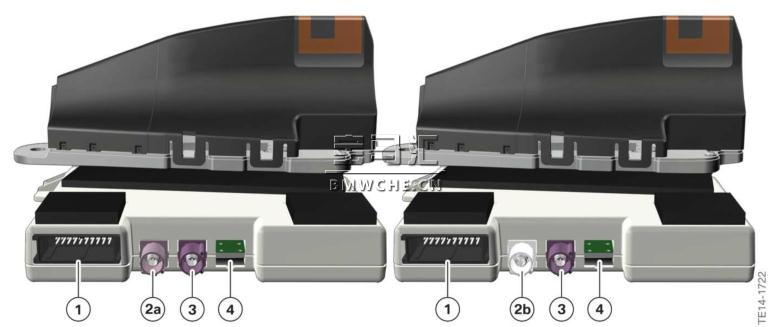

TCB2 后视图见下图。

1 OABR 以太网，K-CAN4，驾驶员侧话筒（输入和输出）

2a DAB L 波段天线

2b SDARS 天线（仅限美规）

3 连接底板或无线充电单元的 TEL1 接口

4 空置 – 无功能

(3)应急电池

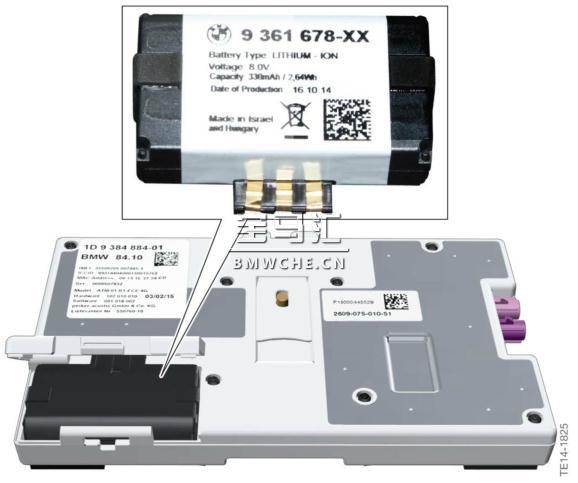

在 TCB2 内装有一个应急电池，用于车载网络无法正常运行的情况。由此仍可为 ECALL 系统供电。可在 BMW 零件和附件部门单独订购应急电池。
注意：

因故障而更换 TCB2 时，替换设备不带应急电池。该应急电池必须由零件技师单独订购。进行更换时必须为 TCB2 加装该应急电池。

如果应急电池在车辆寿命期限内出现故障，可进行更换。为此可在拆卸车顶内衬后通过一个开锁按钮使TCB2 与粘接在车顶内的天线单元断开。
注意：

应急电池电量用完时，驾驶员会接收到一条检查控制信息。拆卸车顶内衬时请遵守维修说明！

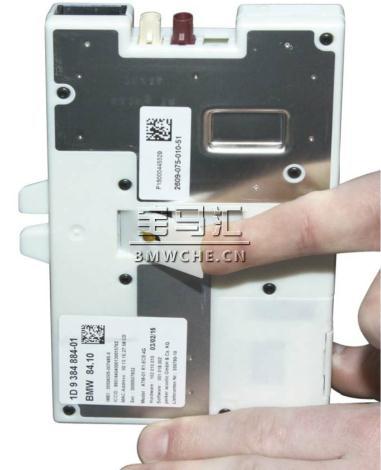

TCB2 上的开锁按钮见下图。

注意：

准确的应急电池更换过程参见 BMW 维修说明。
