三、后座区娱乐系统

1、组件

(1)RSE 控制单元

与上一代系统一样，RSE 系统的核心也是 RSE 控制单元。

在简化配置型号即不带附加奢享选装配置的后座区娱乐系统体验（SA 6FR）中，RSE 控制单元安装在后座区暖风操作面板下方。RSE 控制单元的前挡板朝向后座区方向。

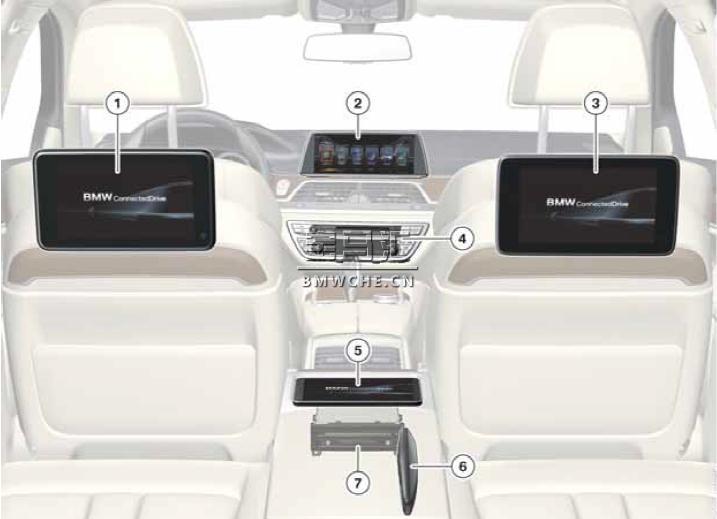

后座区娱乐系统组件见下图。

1 左后 10 英寸后座区显示屏

2 前部中央信息显示屏 CID

3 右后 10 英寸后座区显示屏

4 带音响系统操作面板及其后方Headunit High 2 的前部中央中控面板

5 Touch Command 平板电脑

6 后部 KLEER® 遥控器

7 RSE 控制带有

选装配置后座区娱乐系统体验（SA 6FR）与行政级奢享座椅（SA 4F4）或选装配置套件行政级奢享（SA 7GZ）一起提供时，RSE 控制单元安装在 G11/G12 后座区中控台下方。此时 RSE 控制单元的前挡板朝向车辆前部区域。

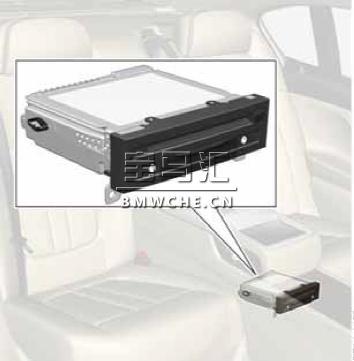

带有奢享选装配置时 RSE 控制单元的安装位置见下图。

在 G11/G12 上，RSE 控制单元即后座区娱乐系统 Headunit 首次带有用于外部数据源（游戏机、Apple® 电视等）的 HDMI/MHL 接口。此外还有一个用于播放音频和视频的 USB 接口。作为模拟信号接收装置，现在用音频/视频圆形插孔取代了之前的 Cinch 输入端。

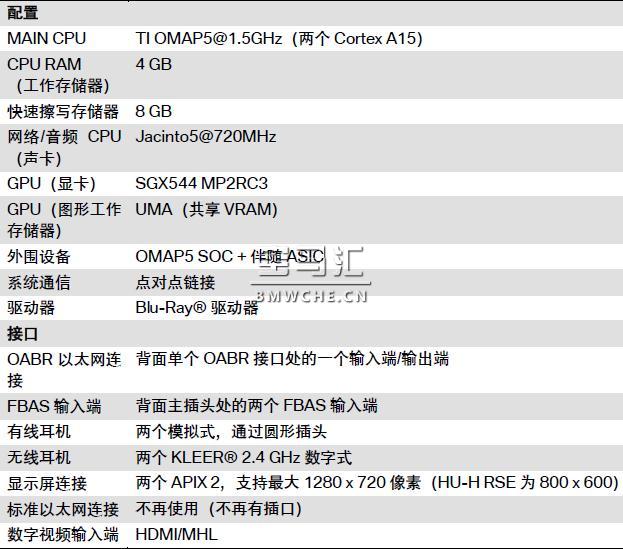

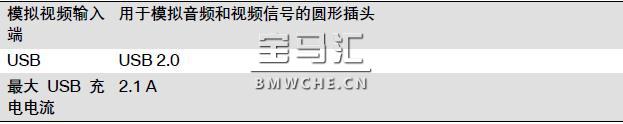

G11/G12 的 RSE 控制单元是全新开发的产品，技术数据如下：

(2)RSE 控制单元正视图

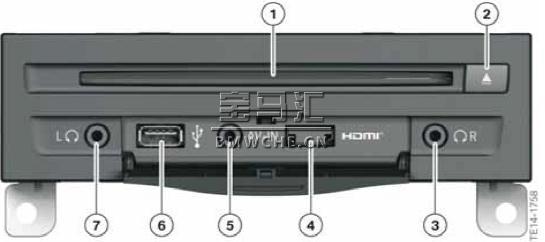

G11/G12 RSE 正视图见下图。

1 Blu-Ray® 驱动器

2 弹出按钮

3 右侧耳机圆形插孔

4 HDMI/MHL 插口

5 用于圆形插头的 AV-IN 插孔（音频/视频）

6 USB 插口（USB 3.0）

7 左侧耳机圆形插孔

(3)RSE 控制单元后视图

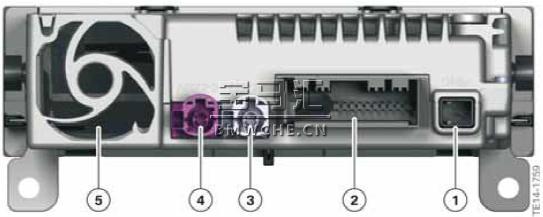

G11/G12 RSE 后视图见下图。

1 OABR 以太网接口

2 20 芯主插头和 MOST 总线接口

3 后座区显示屏 FD2（左侧）

4 后座区显示屏 FD（右侧）

5 风扇

(4)后座区显示屏

针对的后座区显示屏 FD 开发出了采用新型设计且具有新特点的全新 LCD 显示屏。LCD 显示屏是屏幕对角线尺寸均为 10 英寸且分辨率为 1280 x 720 像素的两个独立式显示屏。

与 G11/G12 前部中央信息显示屏 CID 一样，后座区显示屏现在也通过 APIX 2 直接连接 RSE 控制单元。

显示屏在屏幕上带有一个单独的接通/关闭按钮。
注意：

后座区显示屏不提供类似于前部 CID 的触摸功能。

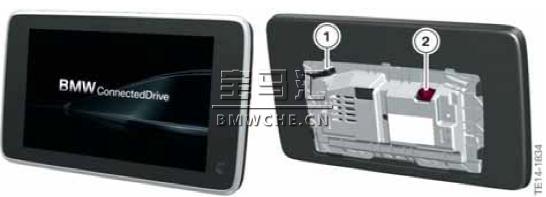

后座区显示屏正视图和后视图见下图。

1 后座区显示屏供电主插头以及与RSE 控制单元相连的APIX 总线连接

2 后座区显示屏APIX 接口

(5)无线耳机（KLEER®）

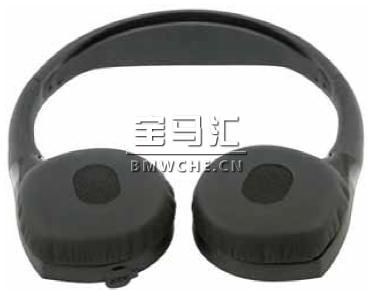

耳机无线传输见下图。

在带有 CIC 的 F01/F02 上，通过红外线技术进行 RSE 音频信号传输，在 G11/G12 上自 2012 年 7 月起在带有 HU-H 的情况下已开始采用无线传输方式。通过 KLEER® 协议进行的无线传输选择支持 14 个声道的 2.4 GHz 高级无线传输。与传统蓝牙协议不同，KLEER® 公司协议可确保耳机实现非压缩且无损失的播放效果。通过三节普通 AAA 电池确保供电。

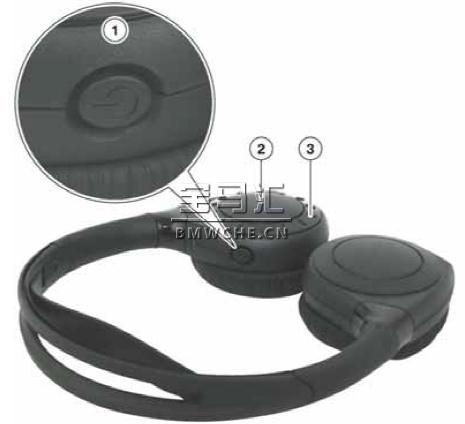

无线耳机调节方式见下图。

1 接通和关闭按钮，带有表示接通和关闭以及建立连接的LED

2 选择声道，通过按压按钮可在左侧和右侧设备（右侧和左侧后座区显示屏）间进行切换

3 用于调节音量的滚花轮

可通过无线方式（KLEER® 标准）使无线耳机与车辆连接。客户可在菜单“我的车辆”子菜单“系统设置 – 耳机/遥控器”处找到该功能。

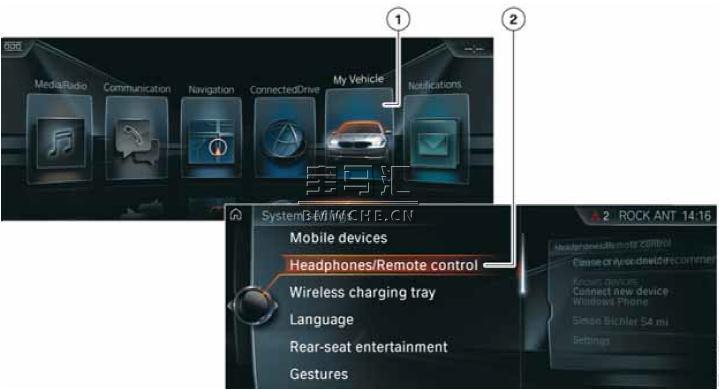

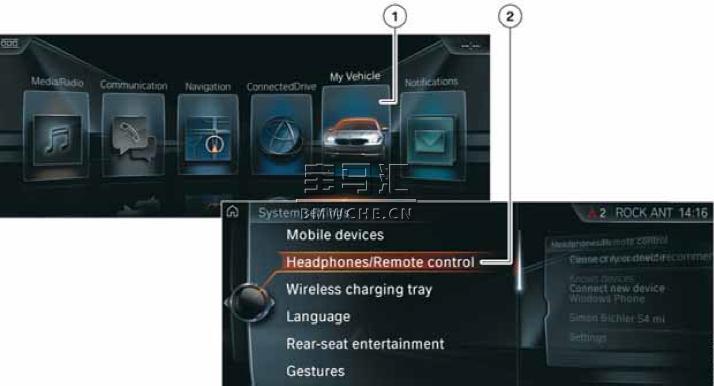

新型耳机配对见下图。

1 主菜单“我的车辆”

2 子菜单“系统设置”- 耳机

插入耳机且在条目“添加新设备”处按压 iDrive 控制器后可连接一副新耳机。

此时需要在耳机处启用连接模式。通过一直按住接通按钮直至耳机上的 LED 快速闪烁来进行。

建立连接后会询问客户，应将耳机与后座区娱乐系统的右侧还是左侧设备连接。

(6)KLEER® 遥控器

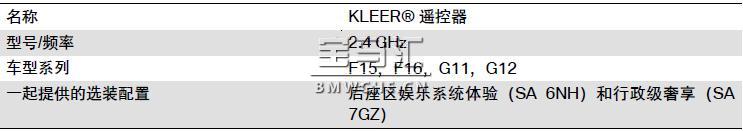

与后座区娱乐系统一起随车提供的 KLEER® 遥控器技术数据如下：

建立连接从而进行无线遥控的方式与无线耳机建立连接的方式类似：

后座区遥控器配对见下图。

1 主菜单“我的车辆”

2 子菜单系统“设置”- 遥控器

调出子菜单“遥控器”后就会显示一个已连接的设备列表。按住后座区遥控器上的“菜单”按钮和操作按钮（选择轮上的中间按钮）五秒钟。遥控器上的两个 LED 闪烁十秒钟。

接下来在车上选择“连接新设备”并确认。此时会启用配对功能并连接遥控器。

2、BMW Touch Command

(1)概览

在最新一代 RSE 系统中用一个 7 英寸 Android® 操作系统的平板电脑取代了后座区控制器 FCON。通过该平板电脑即所谓的 BMW Touch Command（SA 6U9）或简称为 Touch Command，客户可控制舒适功能，对取代后座区控制器的后座区娱乐系统进行操作以及控制不同的娱乐系统和信息娱乐系统数据源。

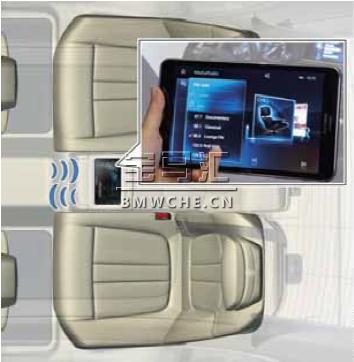

G11/G12 后座区 Touch Command 平板电脑见下图。

此外，Touch Command 可离开 BMW 界面并作为普通 Android® 设备运行。既可通过集成在车上的WLAN 热点也可通过车辆以外的外部 WLAN 热点实现上网。

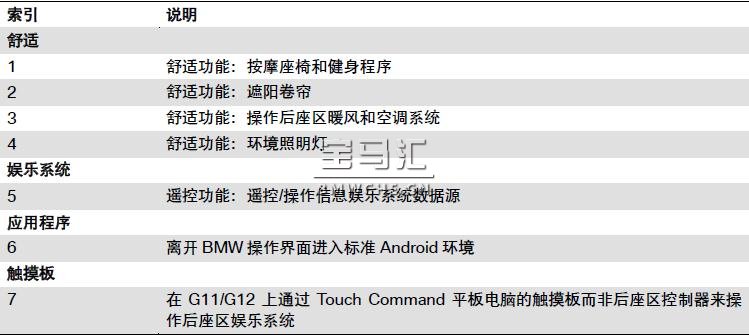

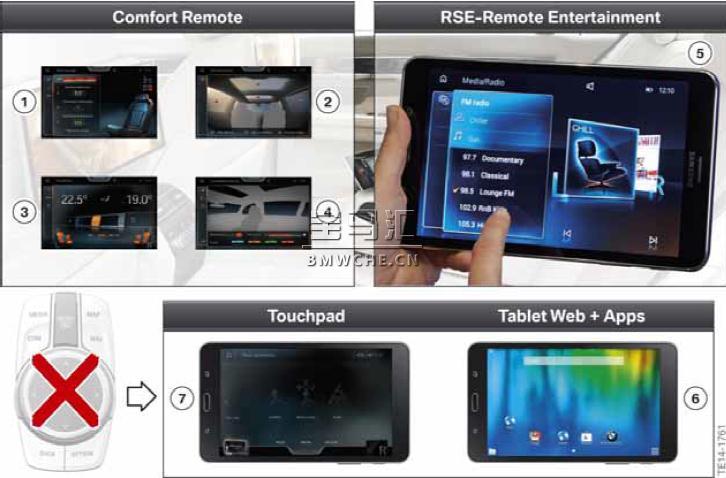

G11/G12 的 Touch Command 功能见下图。

有关 Touch Command 平板电脑操作的详细介绍参见产品信息“G11/G12 显示和操作元件”。

(2)Touch Command 连接

车辆 WLAN（Wi-Fi®Direct）

Touch Command 可以两种方式通过 WLAN 与车辆连接。即通过车辆 WLAN 以及（如果有的话）通过互联网热点（选装配置 WLAN 热点（SA 6WD））。

执行控制和监控功能时将 Touch Comannd 接入车辆 WLAN。车辆 WLAN 是经过认证的 Wi-Fi®Alliance 标准，称为 Wi-Fi®Direct。

http://www.wi-fi.org

Wi-Fi®Direct 是两个 WLAN 终端设备件进行数据传输的标准，无中间接入点。它以描述无线网络特性的国际标准 IEEE 802.11（ISO/IEC 8802-11）为基础。

在 G11/G12 上始终通过 Wi-Fi®Direct 在 Headunit（带有连接的 WLAN 天线）与以下终端设备间进行

数据传输：

• 在 Headunit 与智能电话间之间，以便执行“屏幕录制”功能（参见 PI G11/G12 电话和远程通信系统）

• 在 Headunit 与 Touch Command 之间，以便通过平板电脑执行控制和监控功能

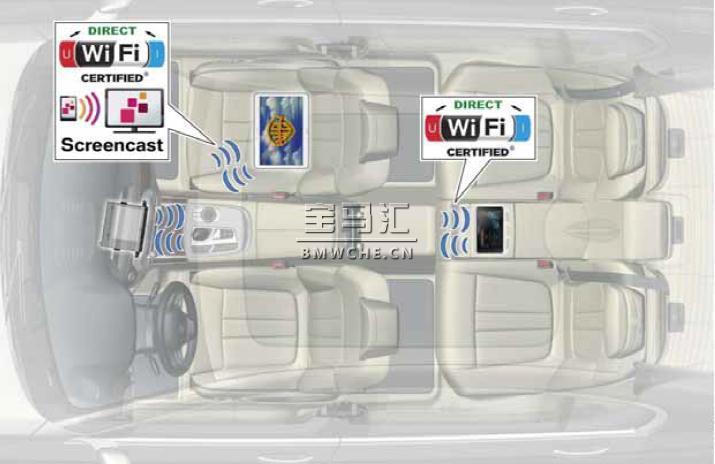

G11/G12 上的 Wi-Fi®Direct（车辆 WLAN）数据流数据源见下图。

3、WLAN 热点

(1)WLAN 热点

WLAN 热点

可通过订购选装配置 WLAN 热点（SA 6WD）获得互联网客户接入点。在英语中用“Wi-Fi”表示 WLAN。

因此术语“Wi-Fi”及相关标识通常与 WLAN 热点一起使用。

Wi-Fi® 符号见下图。

WLAN 热点是与家用网络类似的多点连接。热点执行通过网络技术为大家所熟知的“集线器”任务。客户可通过 WLAN 热点（集线器）功能将最多十个设备与 WLAN 热点连接并以最大 100 Mbit/s 的下载率上网。无法实现“客户与客户连接”。就是说，设备相互之间无法进行通信。从网络技术角度称为不提供“集线器”的“桥接功能”。

车上用于 WLAN 热点的硬件与选装配置舒适电话（SA 6NS）或无线充电（SA 6NW）相关联。客户可结合附加数据量费率使用 WLAN 热点。

欧规或美规车辆客户必须在测试阶段结束后自行到供应商处延长数据费率。该过程与在旅店预订WLAN 热点或咖啡馆的公共热点类似。为此在终端设备（智能电话、平板电脑等）与 WLAN 热点建立数据连接后会出现供应商页面，客户可自行在此延长数据协议。

唯一的例外是中国。作为唯一一个这样的市场，出于法律原因，中国客户可在 ConnectedDrive 在线商店订购通过 WLAN 热点访问互联网的功能。

如果订购成功，就会通过 TCB2 内的 MIMO-LTE 数据连接与未经过滤的互联网进行连接。车顶天线/车顶鳍形天线内的 TEL1 和 TEL2 设计用作接收信号的远程通信系统天线，相关介绍参见产品信息“G11/G12电话和远程通信系统”。

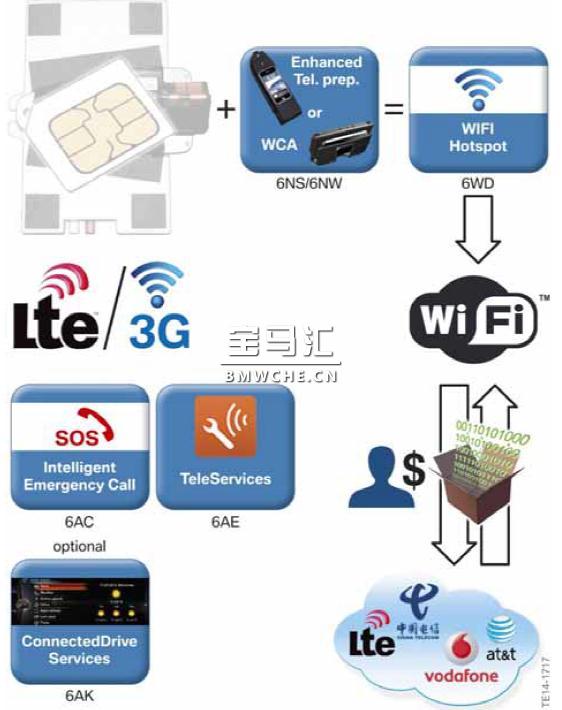

G11/G12 上的 WLAN 热点数据图见下图。

WLAN 热点可使客户通过其智能设备（智能电话、平板电脑、电脑等）以及用于后座区娱乐系统的Touch Command 平板电脑自由访问互联网。

在 BMW 上首次将集成在 TCB2 内的紧急呼叫天线（备用天线或 ECALL 天线）作为用于整个车内空间的 WLAN 热点天线。

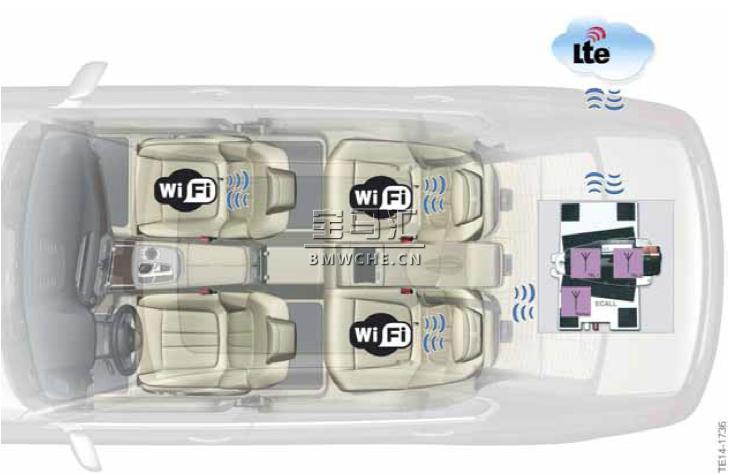

G11/G12 上的 WLAN 热点见下图。

注意：

在此有意未将驾驶员座位显示为 WLAN 接收位置。当然驾驶员可在车辆静止状态下通过一个移动设备（移动电话、平板电脑）访问 WLAN 热点。

4、功能

(1)概览

后座区娱乐系统的功能与车辆前部区域 Headunit 和 CID 主菜单的设计相似。

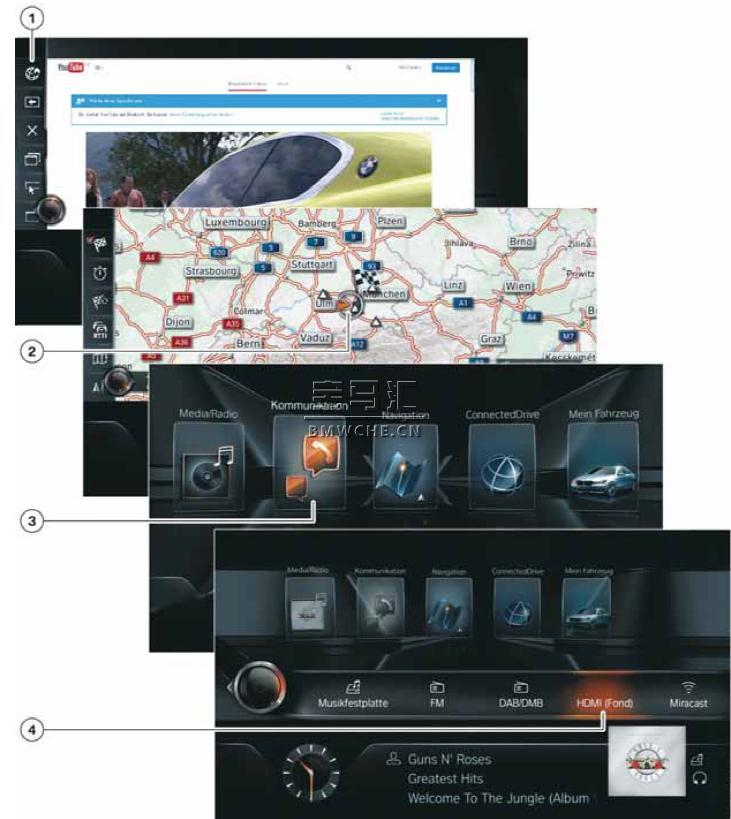

后座区显示屏内的显示见下图。

1 后座区娱乐系统的 ConnectedDrive 浏览器功能（互联网）

2 的导航地图显示

3 主菜单概览，选择主菜单“通信”

4 音乐数据源“Guns N’ Roses”，通过后座区娱乐系统播放；通过后座区娱乐系统优选菜单选择“后座区 HDMI”

(2)分区

为了简化客户在车内驾驶室和后座区进行的娱乐系统设备操作，通过分区功能实现了简单控制媒体操作。

装入、插入车辆驾驶室或 Headunit 区域或与 Headunit 进行数据传输的媒体，可通过控制器或 HeadunitHigh 2 的 CID 进行操作并从前部播放。

此外还有一个区，车内前部和后部可共同调用该区的数据源。

装入或插入车辆后座区 RSE 控制单元内的媒体，只能通过 Touch Command 或 KLEER® 遥控器进行操作和播放。

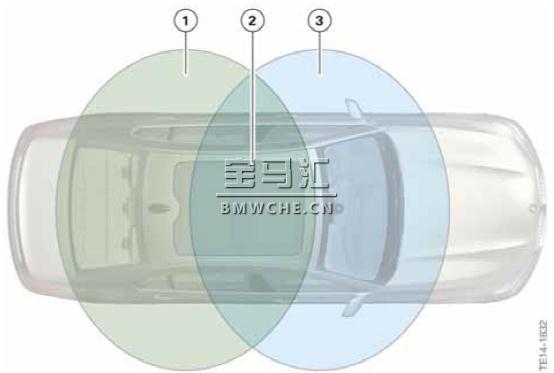

G11/G12 的分区方案见下图。

1 RSE 区（车辆后部）：RSE 控制单元内的Blu-Ray® 驱动器，MHL+HDMI 外部设备，RSE 控制单元内的 USB 接口，RSE 控制单元内的 AUX-In + AV-In

2 共同区：广播媒体例如收音机，DAB，电视，娱乐系统服务器（音乐收藏夹），浏览器（带有ConnectedDrive 互联网服务（SA 6AR）时），车载电子用户手册 IBA，通过 Wi-Fi®Direct 进行屏幕录制

3 Headunit 区（车辆前部）：Headunit DVD 驱动器，Headunit USB 接口，无线传输数据源例如蓝牙音频流、App 等；在线娱乐系统

(3)连接

下面的一系列插图简要说明了通过车辆 WLAN（Wi-Fi®Direct）进行设备配对与通过 WLAN 热点进行设备连接之间的不同之处。

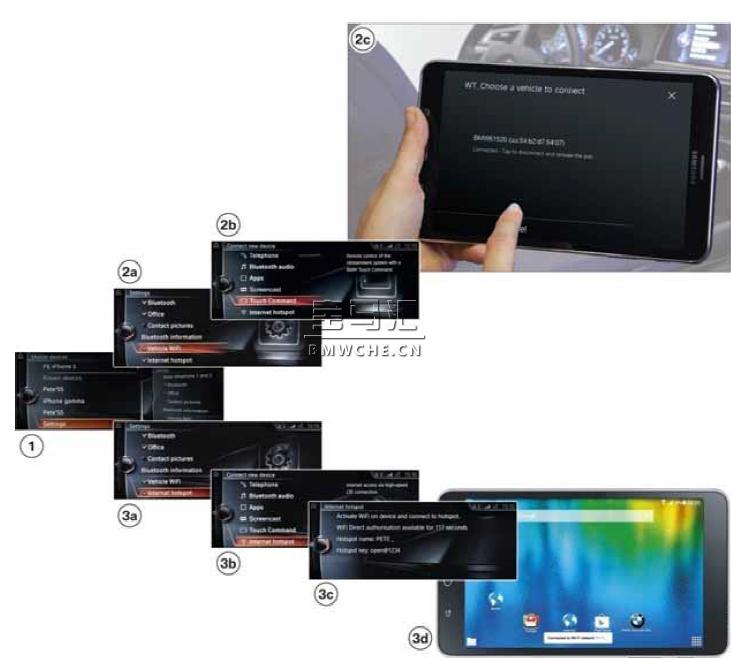

在 G11/G12 上建立连接见下图。

1 针对外部数据源的设置菜单和启用菜单

2 启用车辆 WLAN（Wi-Fi®Direct）

2a 在车上启用

2b 选择连接至 Touch Command 平板电脑

2c 在平板电脑内搜索相应底盘编号车辆上的WLAN 连接

3 启用车内 WLAN 热点

3a 在车上启用

3b 选择发送一个WLAN 热点 ID

3c 显示车内 WLAN 热点名称和WLAN 热点钥匙

3d 使外部设备与车辆 WLAN 热点连接

(4)后座区授权

在主菜单“我的车辆”子菜单“车辆设置”-“后座区娱乐系统”处进行选择。

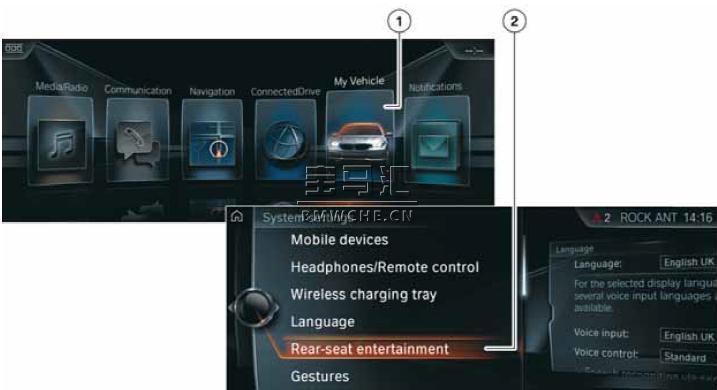

后座区授权见下图。

1 主菜单“我的车辆”

2 子菜单“系统设置”- 后座区娱乐系统

可选择以下几种：

有限（仅限媒体/收音机）

如果前部和后部选择了相同的娱乐系统数据源，可能无法再对该数据源进行任何设置。例如如果前部和后部都在收听广播内容，只有前部能够进行电台切换。前部选择的娱乐系统数据源通过车辆扬声器进行播放。后部选择的娱乐系统数据源只能通过耳机进行播放。处于该设置时，后部乘员只能访问“媒体/收音机”功能。

允许后座区操作

如果前部和后部选择了相同的娱乐系统数据源，前部和后部均可对该数据源进行设置。

关闭后座区娱乐系统

后座区娱乐系统被关闭，无法再从后座区启用。

限制音量

可从前部启用针对后座区的音量限制功能。

服务功能

此外，驾驶员/前乘客可向后座区“提供”一项功能。在主菜单“媒体/收音机”子菜单“后座区”处可选择一或两个所需后座区显示屏。针对该功能仅提供后座区娱乐系统数据源。

语言设置

在调整车辆语言方面有一个特点。更改车辆语言时也会重新启动通过 Wi-Fi®Direct 连接的 TouchCommand，Touch Command 平板电脑以调整后的语言类型启动。
注意：

在 Touch Command 平板电脑操作系统 Android® 应用程序内调整语言类型不会对平板电脑设置的车辆语言产生影响。
