二、系统概览

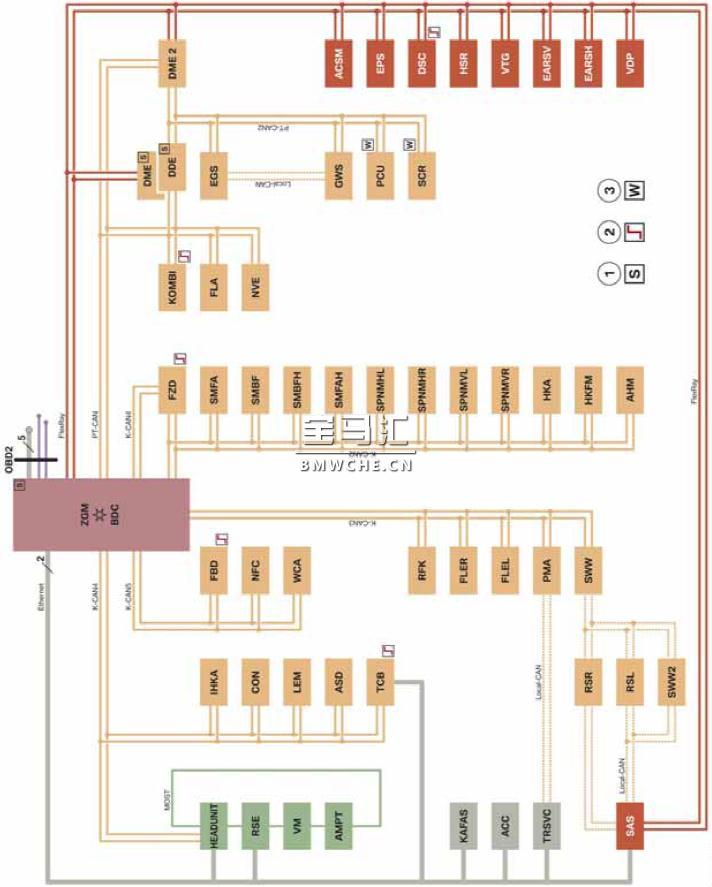

1、G11/G12 总线概览

G11/G12 总线概览见下图。

ACC 主动定速巡航控制系统

ACSM 高级碰撞和安全模块

AHM 挂车模块

AMPT 顶级高保真音响放大器

ASD 仿真声效设计

BDC 车身域控制器

CON 控制器

DDE 数字式柴油机电子系统

DME 数字式发动机电子系统

DSC 动态稳定控制系统

EARSH 后部电动主动式侧倾稳定装置

EARSV 前部电动主动式侧倾稳定装置

EGS 变速箱电子控制系统

EPS 电子助力转向系统（电动机械式助力转向系统）

FLA 远光灯辅助系统

FLER 右侧前部车灯电子装置

FLEL 左侧前部车灯电子装置

FZD 车顶功能中心

GWS 选档开关

HEADUNIT Headunit High 2

HKA 后座区自动空调

HKFM 行李箱盖功能模块

HSR 后桥侧偏角控制系统

IHKA 自动恒温空调

KAFAS 基于摄像机的驾驶员辅助系统

KOMBI 组合仪表

LEM 灯光效果管理系统

NFC 近距离通信系统

NVE 夜视系统电子装置

PCU 电源控制单元

PMA 驻车操作辅助系统

RFK 倒车摄像机

RSE 后座区娱乐系统

RSL 左侧雷达传感器（避让辅助系统）

RSR 右侧雷达传感器（避让辅助系统）

SAS 选装配置系统

SCR 选择性催化剂还原

SMBF 前乘客座椅模块

SMFA 驾驶员座椅模块

SMFAH 驾驶员侧后部座椅模块

SPNMHL 左后座椅气动模块

SPNMHR 右后座椅气动模块

SPNMVL 左前座椅气动模块

SPNMVR 右前座椅气动模块

SWW 车道变更警告系统（主控单元）

SWW2 车道变更警告系统（副控单元）

TCB2 远程通信系统控制单元 2

TRSVC 倒车摄像机和侧视系统控制单元

VDP 垂直动态管理平台

VM 视频模块

VTG 分动器

WCA 无线充电盒

1 用于 FlexRay 总线系统启动和同步的启动节点控制单元

2 有唤醒权限的控制单元

3 还与总线端 15WUP 连接的控制单元

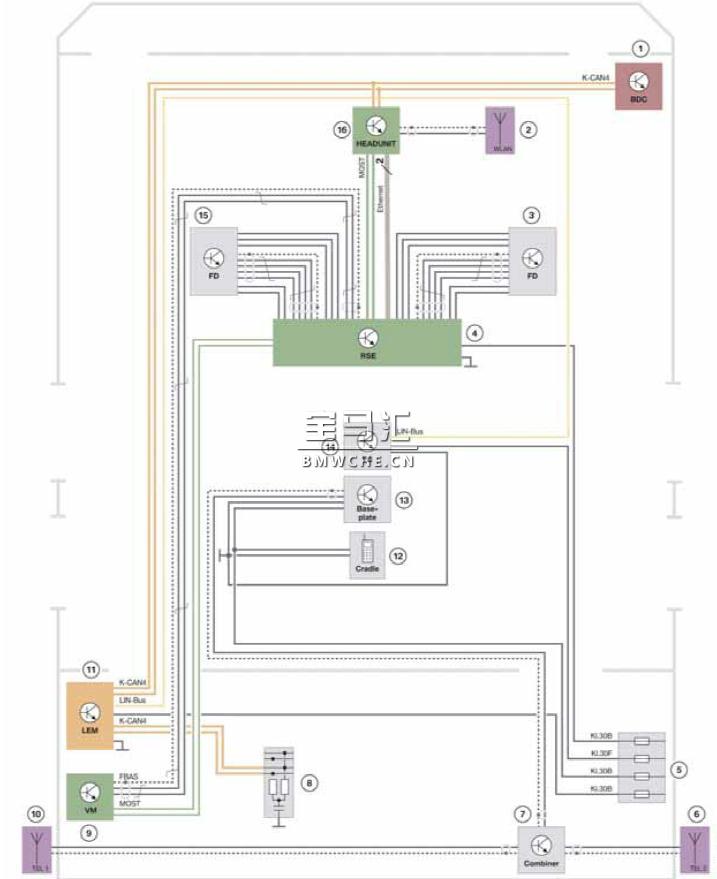

2、RSE 电路图

G11/G12 RSE 电路图见下图。

1 车身域控制器BDC

2 连接 Headunit 的 Wi®Fi-Direct 天线

3 右后后座区显示屏 FD

4 RSE 控制单元（后座区娱乐系统）

5 后部配电盒

6 右侧用于后座区电话的 Tel2

7 用于后座区电话的合路器

8 CAN 终端电阻

9 视频模块 VM

10 左侧用于后座区电话的 Tel1

11 灯光效果管理系统 LEM

12 后座区电话按键式话机固定架和充电器

13 用于后座区电话的卡扣式适配器底板（CON-SIA2）

14 与 LEM 连接的带 LIN 总线连接的Touch Command 卡扣式适配器

15 左后后座区显示屏 FD

16 Headunit High 2

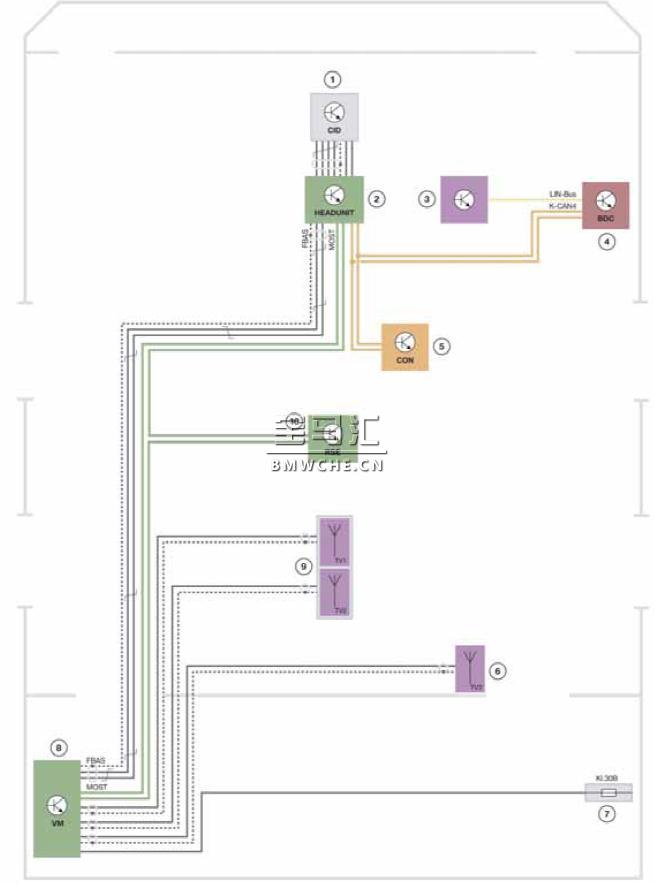

3、视频模块电路图见下图。

1 中央信息显示屏 CID

2 Headunit High 2

3 中控面板上的前部音响系统控制器

4 车身域控制器BDC

5 扩张器 CON

6 后窗玻璃内的TV-3 天线（仅限带有RSE 系统时）

7 后部保险丝支架

8 视频模块

9 TV-1 和 2 天线（后窗玻璃内）

10 RSE 控制单元

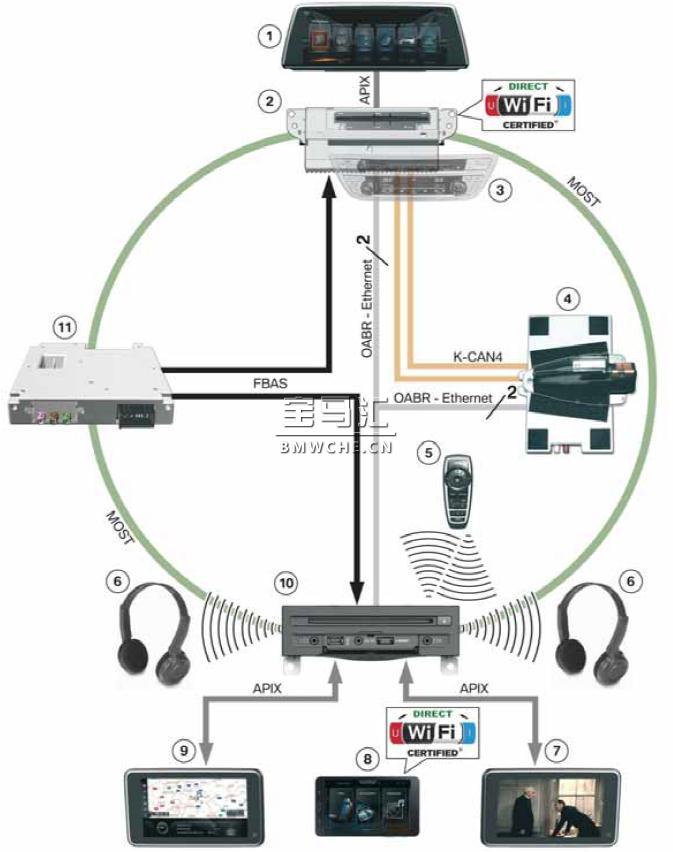

4、后座区娱乐系统功能示意图

下面展示了各后座区娱乐系统组件与 G11/G12 车载网络的连接。

G11/G12 RSE 与车载网络的连接见下图。

1 中央信息显示屏 CID

2 Headunit High 2 HU-H2

3 中控面板上的音响操作面板

4 远程通信系统盒 2 TCB2 以及带电话和远程通信系统天线的车顶鳍形天线

5 后座区 KLEER® 遥控器

6 与 RSE 控制单元内接收装置连接的基于KLEER® 标准的无线耳机

7 右侧后座区显示屏 FD

8 Touch Command TC

9 左侧后座区显示屏 FD

10 RSE 控制单元（后座区娱乐系统）

11 视频模块 VM
