三、平视显示屏

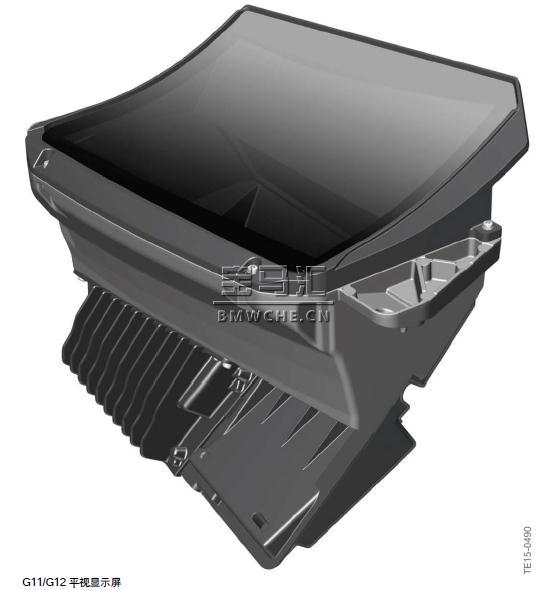

平视显示屏

1、简介

在 G11/G12 上作为选装配置提供的全色平视显示屏（SA 610）可比上一代车型 F01/F02 的显示图像增大 70 %。图像增大为带有新功能并提供优质图像显示的平视显示屏 HUD 的新型显示和操作方案创造了

平台。

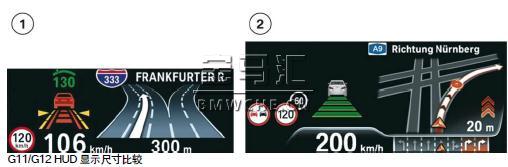

1 F 车型系列投射图像

2 G11/G12 投射图像

在距离观察者眼睛约 2.4 米处可看到虚拟图像。

新型 HUD 的控制和操作方式与上一代产品相同。

平视显示屏通过 APIX 连接与组合仪表相连。

平视显示屏亮度根据环境亮度进行调节。在此根据晴雨/光照/水雾传感器（RLSBS）数据进行控制。可通过控制器调节特性曲线（图像亮度与 RLSBS 输入信号）。此外还可通过滚花轮手动改变夜间模式亮度。

可通过控制器专门调节图像位置和图像旋转。

2、显示

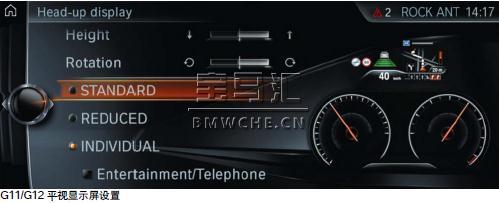

(1)设置

可自行设置平视显示屏的显示内容。可进行以下设置：

• 标准

• 简洁

• 个性化。

标准

平视显示屏所有显示均启用。

简洁

将平视显示屏显示减至必要内容。

个性化

平视显示屏所有显示均启用。可对各显示进行设定。

在个性化模式下可对以下显示进行设定：

• 娱乐系统/电话

• 车距信息

• 检查控制信息

• 超过限速。

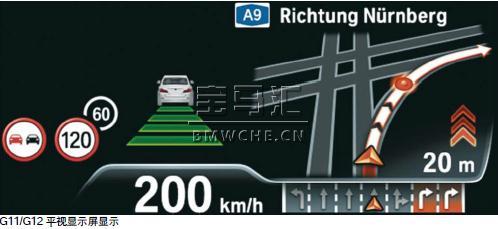

(2)信息

在平视显示屏（SA 610）内可显示各种有助于确保交通安全性和行驶舒适性的内容。

其中包括以下显示：

• 欢迎屏幕

• 辅助系统

- 具有停车和起步功能的主动定速巡航控制系统

- 限速

- 超过限速时发出警告

- 动态定速巡航控制系统

- 堵车辅助系统

- 交通标志识别包括禁止超车显示

- 前方道路预测辅助系统

- 限速辅助

- 夜视系统

- 行人警告

- 碰撞警告

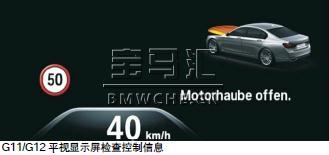

• 检查控制信息

• 导航系统

- 扩展型转弯提示（动画）

- 导航警告提示

• 列表

- 娱乐系统

- 通信系统

- 语音处理系统

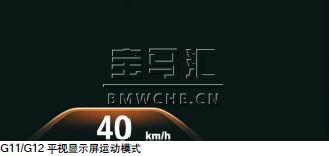

• 驾驶模式

• 展示模式。

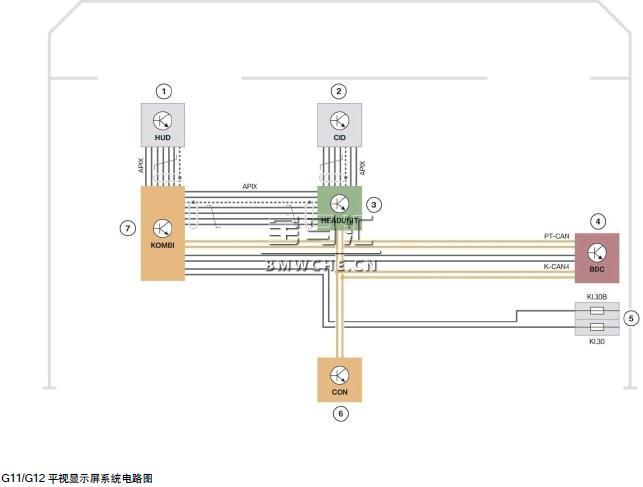

(3)系统电路图

1 平视显示屏 HUD

2 中央信息显示屏 CID

3 Headunit

4 车身域控制器 BDC

5 保险丝

6 控制器 CON

7 组合仪表 KOMBI

(4)售后服务

车辆

可通过控制器在车辆平视显示屏上进行以下设置：

• 打开/关闭平视显示屏

• 图像内容设定

• 高度设置

• 图像亮度

• 旋转设置。

售后服务

售后服务部门可通过 BMW 维修车间信息系统进行图像几何校正。
