二、组合仪表

1、简介

在 BMW 7 系上使用一个基本型组合仪表和一个多功能仪表显示屏（SA 6WB）。

无论是基本型组合仪表还是多功能仪表显示屏（SA 6WB）均带有一个 TFT 显示屏，可根据情况显示与驾驶员有关的信息。仪表型号不同时，显示屏尺寸也不同。这种灵活的信息显示方式可确保最高清晰度

和舒适度，主要用于达到以下改善效果：

• 通过对相关功能进行理想布置并根据情况进行显示，尽可能避免驾驶员注意力分散

• 通过根据行驶情况调节显示等级和设计改善驾驶体验

• 通过新型显示仪表的显示或功能（例如组合仪表内的图中图地图视图）改善行驶舒适性。

2、基本型

作为标准配置，G11/G12 采用带有两个模拟仪表的基本型组合仪表（燃油表和发动机温度表）。

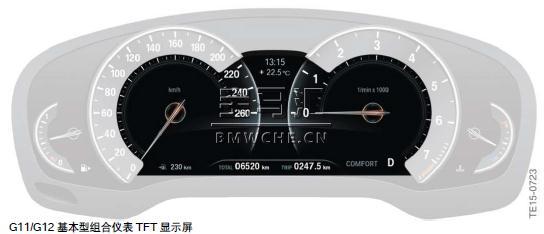

(1)显示屏

可自由编程的 TFT 显示屏尺寸为 8.8 英寸，分辨率为 1280 x 480 像素。在显示屏上执行车速表和转速表以及指针显示功能。

(2)显示

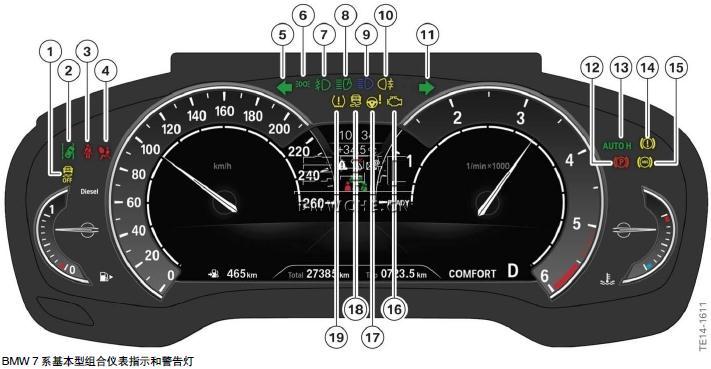

下图概括了基本型组合仪表的指示和警告灯。

1 动态稳定控制系统已停用；动态牵引力控制系统已启用

2 车道偏离警告系统

3 安全带提醒

4 安全气囊警告灯

5 左侧转向信号灯

6 停车示警灯和/或近光灯已启用

7 前雾灯

8 远光灯辅助系统

9 远光灯

10 后雾灯

11 右侧转向信号灯

12 驻车制动器

13 自动驻车已启用

14 制动系统

15 防抱死制动系统 ABS

16 发动机功能

17 转向系统

18 动态稳定控制系统

19 轮胎压力监控系统

(3)驾驶模式

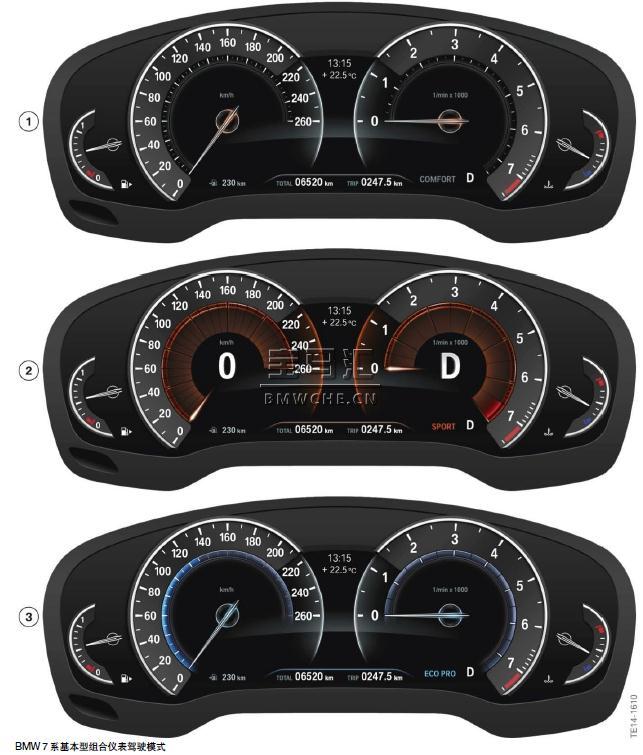

根据所选驾驶模式在组合仪表内进行相应显示。在 BMW 7 系上分为以下三种模式：

• 舒适

• 运动

• ECO PRO。

1 舒适模式

2 运动模式

3 ECO PRO 模式

3、多功能型

G11/G12 也可通过选装配置形式提供多功能仪表显示屏（SA 6WB）。

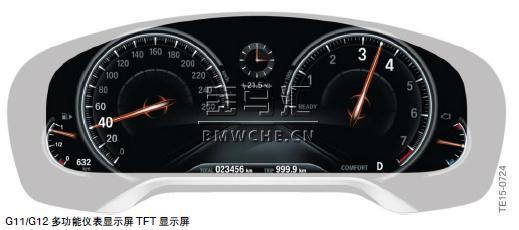

(1)显示屏

多功能仪表显示屏带有一个分辨率为 1920 x 720 像素的 12.3 英寸 TFT 大显示屏，占据了更大的组合仪表区域。在 TFT 显示屏上，除车速表和转速表外还提供燃油表和发动机温度表包括指针显示。

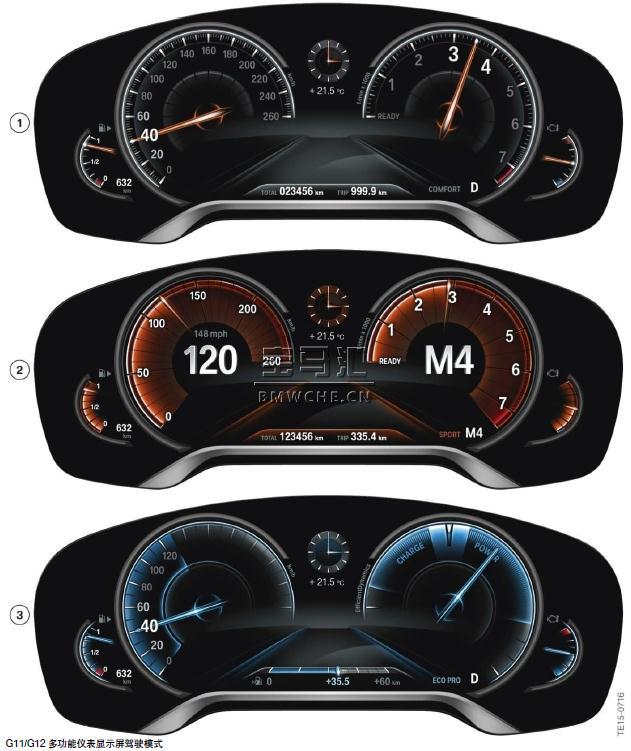

(2)驾驶模式

1 舒适模式

2 运动模式

3 ECO PRO 模式

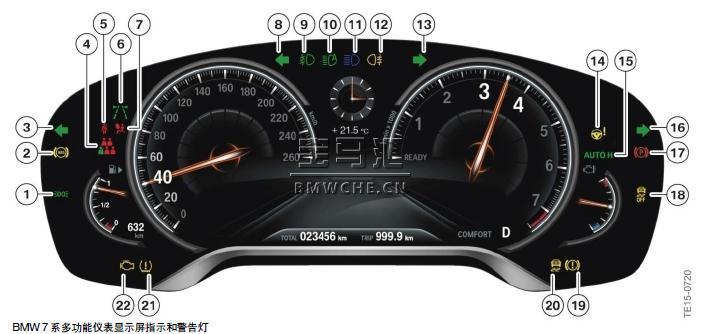

(3)显示

指示和警告灯既包括显示屏上的图形显示也包括固定式腔体灯。

例如在显示屏内显示转向信号灯，在固定式腔体灯内进行危险报警灯显示。

1 停车示警灯/行车灯

2 防抱死制动系统 ABS

3 危险报警灯

4 后座区安全带提醒

5 安全带提醒

6 车道偏离警告系统

7 安全气囊系统

8 左侧转向信号灯

9 前雾灯

10 远光灯辅助系统

11 远光灯

12 后雾灯

13 右侧转向信号灯

14 转向系统

15 自动驻车

16 危险报警灯

17 驻车制动器

18 动态稳定控制系统已停用/动态牵引力控制系统已启用

19 制动系统

20 动态稳定控制系统

21 轮胎压力监控系统

22 发动机功能

4、共同特点

(1)设置

驾驶员可通过控制器对组合仪表进行个性化调节。

在此提供以下选择方式：

• 标准

• 简洁

• 个性化。

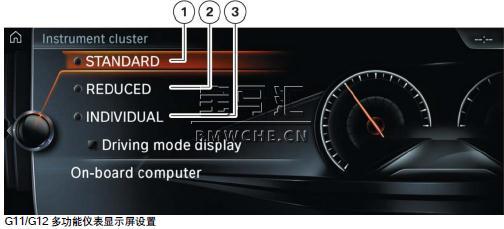

1 标准

2 简洁

3 个性化

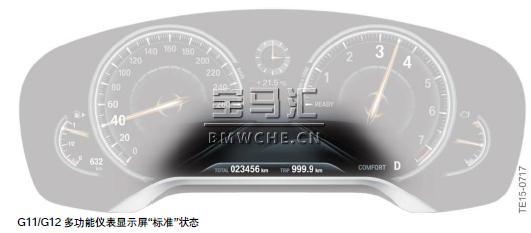

标准

组合仪表所有显示均启用。

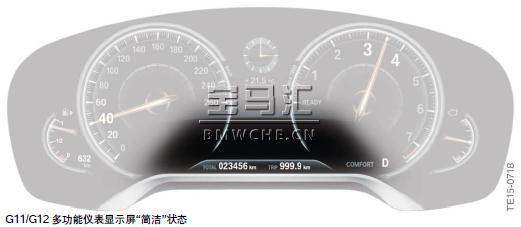

简洁

将组合仪表显示减至必要内容。

个性化

组合仪表所有显示均启用。可对各显示进行设定。

在个性化模式下可对以下显示进行设定：

• 驾驶模式显示

• 交通标志识别

• 放大功能。

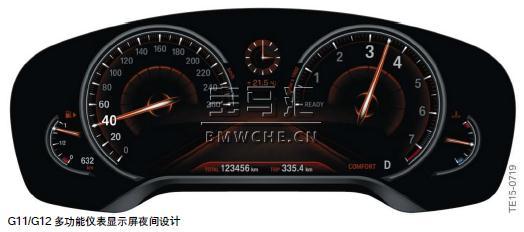

(2)日间/夜间设计

两款组合仪表均可自动切换日间/夜间模式。

只有组合仪表内的光电二极管和晴雨传感器识别出光线阴暗且近光灯启用时，组合仪表才会切换为夜间模式。

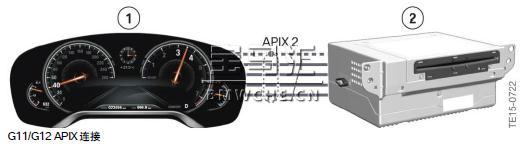

(3)APIX

组合仪表通过 APIX 连接与 Headunit High 2 相连。

1 Headunit

2 组合仪表 KOMBI

(4)选择列表

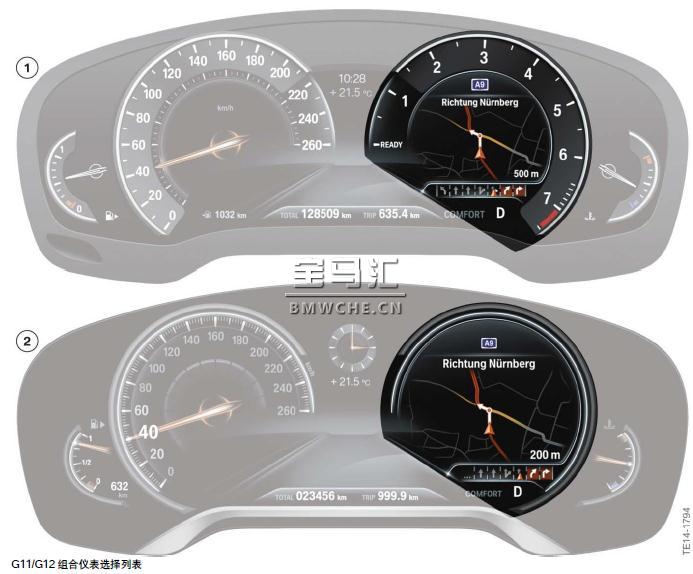

在组合仪表内可短时以选择列表显示取代转速表。

可显示以下选择列表：

• 导航提示

• 音频/媒体

• 电话

• 语音输入。

1 基本型组合仪表

2 多功能仪表显示屏

(5)测试功能

BMW 7 系的组合仪表允许通过测试功能读取数值或进行组合仪表检查。可像其他组合仪表一样调用测试功能。

开始测试功能：

• 接通总线端 15（在 0.8 秒内三次按下 START-STOP 按钮）

• 按住组合仪表内的调节按钮 10 秒。

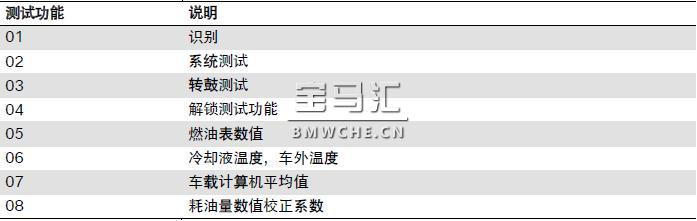

下表概括了 G11/G12 的测试功能。
