宝马新7系G11/G12底盘车型的显示和操作元件解析

BMWCHE/2015-12-24/ 分类：技术解析/阅读：

在新款 BMW 7 系 G11/G12 上也采用 BMW 经典显示和操作方案。在此保留了 iDrive 的主要特点，例如分开显示和操作元件、直接在驾驶员前方分开行驶功能以及集成在车辆中部的舒适功能。 ...

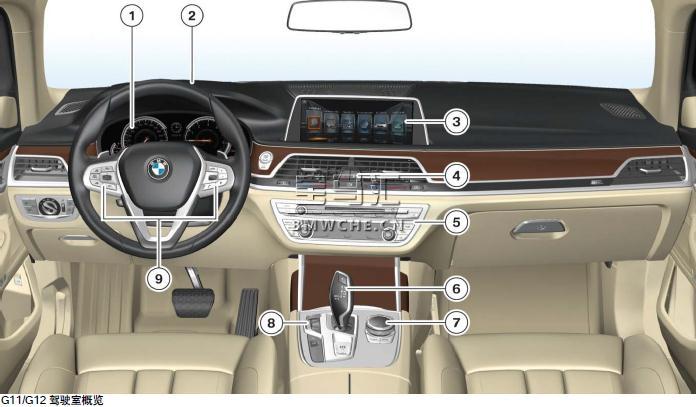

一、概览

在新款 BMW 7 系 G11/G12 上也采用 BMW 经典显示和操作方案。在此保留了 iDrive 的主要特点，例如分开显示和操作元件、直接在驾驶员前方分开行驶功能以及集成在车辆中部的舒适功能。

通过使中控面板朝驾驶员方向以及在方向盘上布置驾驶员辅助功能着重强调以驾驶员为本。此外，多功能方向盘 MFL 还可使驾驶员快速访问最重要的通信和娱乐功能。

1 组合仪表

2 平视显示屏

3 中央信息显示屏

4 智能型安全按钮

5 暖风/空调/收音机操作面板

6 选档开关

7 控制器

8 驾驶体验开关

9 多功能方向盘

设计方案注重清晰、理想的驾驶室布局，车内空间还采用了其他创新型操作元件。

G11/G12 车型上市时，中央信息显示屏 CID 增加了触摸操控功能。通过触摸操控功能也可控制其他功能，例如暖风和空气调节。

在此还首次通过手势控制（SA 6U8）实现了功能应用。

G11/G12 的一个全新操作元件是 BMW Touch Command（SA 6U9）。在此用可拆卸平板电脑（BMWTouch Command）取代了 F01/F02 的后座区控制器。

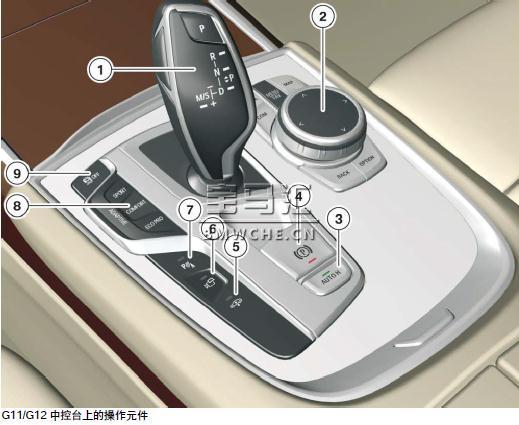

2、中控台操作元件

1 选档开关

2 控制器

3 自动驻车

4 电动机械式驻车制动器

5 双车桥空气弹簧

6 环视系统

7 驻车距离监控系统

8 驾驶体验开关

9 动态稳定控制系统

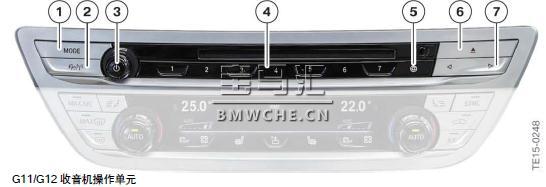

3、收音机操作单元

在 BMW 7 系引入全新设计收音机操作单元的同时，也对优选按钮进行了重新布置。在 BMW 7 系的八个优选按钮中，有一个按钮预先分配了 ConnectedDrive 访问功能。可通过同时按下按钮 1 和 7 的方式来删除优选按钮占用设置。

1 更换娱乐系统数据源

2 交通广播

3 打开/关闭；音量

4 优选按钮

5 ConnectedDrive

6 CD/DVD 弹出按钮

7 更换电台/曲目

有关暖风和空调操作面板操作元件的详细介绍参见产品信息“G11/G12 暖风和空调系统”。

4、触摸操控

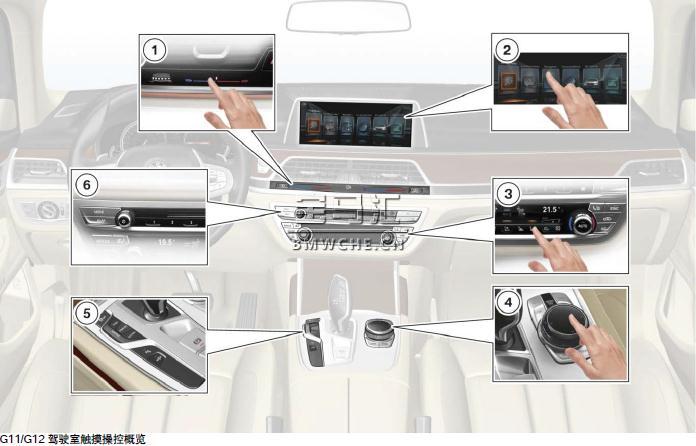

下图概括了在 BMW 7 系上通过触摸式输入可控制哪些功能和应用。

1 暖风和空调分层（自选装配置四区调节式自动空调（SA 4NB）起）

2 触摸操控式中央信息显示屏

3 暖风和空调操作面板（自选装配置四区调节式自动空调（SA 4NB）起）

4 带触摸式操作面板的控制器

5 中控台上的按钮

6 收音机操作单元上的优选按钮
