宝马新7系G11/G12底盘车型的空气悬架解读(7)

BMWCHE/2015-12-23/ 分类:技术解析/阅读:
6、系统电路图 1 左前车辆高度传感器 2 左前 EDC 阀(电子减振器控制系统) 3 右前 EDC 阀(电子减振器控制系统) 4 右前车辆高度传感器 5 右前配电盒 6 车 ...

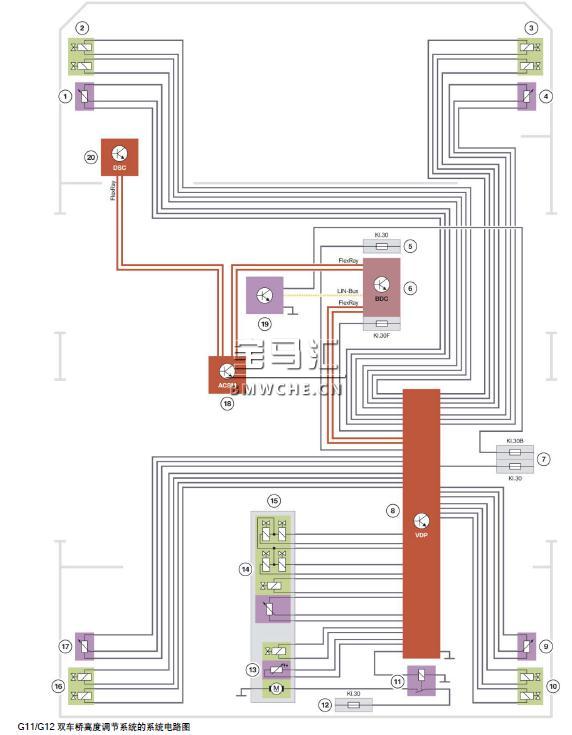

       6、系统电路图
宝马新7系G11/G12底盘车型的空气悬架解读
1 左前车辆高度传感器
2 左前 EDC 阀(电子减振器控制系统)
3 右前 EDC 阀(电子减振器控制系统)
4 右前车辆高度传感器
5 右前配电盒
6 车身域控制器 BDC
7 右后配电盒
8 垂直动态管理平台 VDP
9 右后车辆高度传感器
10 右后 EDC 阀(电子减振器控制系统)
11 空气供给装置继电器
12 蓄电池正极配电盒
13 压缩机
14 电磁阀体
15 空气供给装置
16 左后 EDC 阀(电子减振器控制系统)
17 左后车辆高度传感器
18 碰撞和安全模块 ACSM
19 高度调节开关
20 动态稳定控制系统 DSC
