宝马新7系G11/G12底盘车型的空气悬架解读(4)

BMWCHE/2015-12-23/ 分类:技术解析/阅读:
3、车辆高度传感器 1 支架 2 带球面接头的连杆 3 偏转杆 4 车辆高度传感器 垂直动态管理平台 VDP 控制单元通过四个车辆高度传感器读取当前车身高度。车 ...

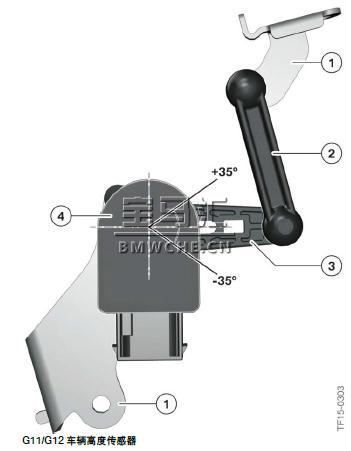

       3、车辆高度传感器
1 支架
2 带球面接头的连杆
3 偏转杆
4 车辆高度传感器
       垂直动态管理平台 VDP 控制单元通过四个车辆高度传感器读取当前车身高度。车辆高度传感器的最大测量范围为 70°。输出 0.5 V 至 4.5 V 模拟电压信号。
       车辆高度传感器有以下电气接口:
• 供电(5 V)
• 接地连接
• 信号输出(0.5 – 4.5 V)。

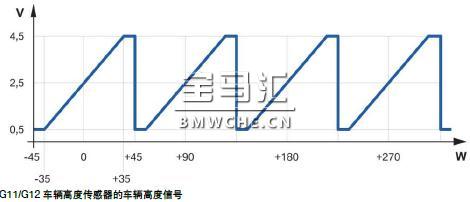

宝马新7系G11/G12底盘车型的空气悬架解读
V 电压 V
W 角度
       注意:
       更换一个或多个车辆高度传感器后必须通过 BMW 诊断系统 ISTA 执行服务功能“车辆高度校准”。
       成功进行车辆高度校准后会将车辆高度数据存储在车身域控制器内并在此用于进行前灯高度调节。
