宝马防盗报警装置工作原理解析

BMWCHE/2015-11-08/ 分类：技术解析/阅读：

防盗报警装置(DWA)作用是通过报警方式提示有人非法侵入车内。该装置可触发声音和视觉报警，前提是必须已启用防盗报警装置。 ...

(一)概述

防盗报警装置(DWA)作用是通过报警方式提示有人非法侵入车内。该装置可触发声音和视觉报警，前提是必须已启用防盗报警装置。当该装置处于启用状态时，监控范围涉及整个车内空间。

此外，防盗报警装置还监控发动机室和车辆静止位置。为了避免行李箱内的物品失窃，防盗报警装置监控行李箱盖是否打开。防盗报警装置还能提示有人恶意损坏车辆，例如切断带有倾斜报警传感器的报警器(SINE)的导线。

防盗报警装置的超声波车内监控装置位于车顶功能中心内。车顶功能中心通过格栅向车内发射超声波信号。带有倾斜报警传感器的报警器位于前轮罩区域内。

(二)电路图

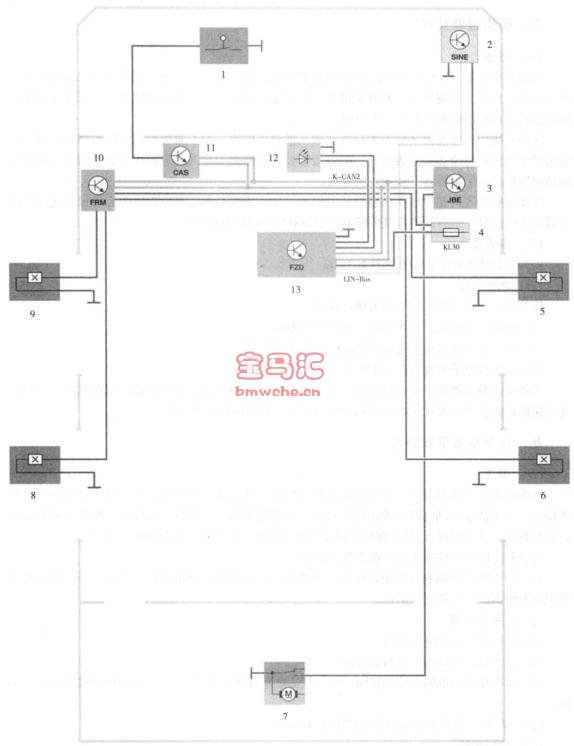

防盗报警装置电路图见下图。

1.发动机室盖接触开关 2.带有倾斜报警传感器的报警器(SINE)
3.接线盒电子装置 (JBE) 4.接线盒配电盒
5.前乘客车门触点 6.前乘客侧后车门触点
7.带行李箱盖锁的行李箱盖接触开关 8.驾驶员侧后车门触点
9.驾驶员车门触点 10. 脚部空间模块(FRM模块)
11.便捷登车及启动(CAS)系统 12.DWA发光二极管
13.带有超声波车内监控装置控制模块(USIS控制模块)的车顶功能中心(FZD) K-CAN2.车身总线2 KL.30.30号电源(永久正极) LIN-Bus.LIN总线

防盗报警装置电路图

(三)功能说明

相关系统及组件监控以下相关触点或开关：

(1)脚部空间模块(FRM模块)监控车门触点。

(2)便捷登车及启动系统监控发动机室盖接触开关。

(3)接线盒电子装置监控行李箱盖接触开关。

当防盗报警装置处于戒备状态时，只要有一个以上信号状态发生变化，超声波车内监控装置控制模块就会通过 K-CAN2总线收到相应信号，触发防盗报警功能。
