宝马全景玻璃天窗控制功能解析
BMWCHE/2015-11-08/ 分类:技术解析/阅读:
脚部空间模块提供车门触点信号,便捷登车及启动系统对全景玻璃天窗进行授权或禁止操作,车顶功能中心(FZD)对全景玻璃天窗电动机提供30号电源并进行控制及监控 。 ...
(一)概述

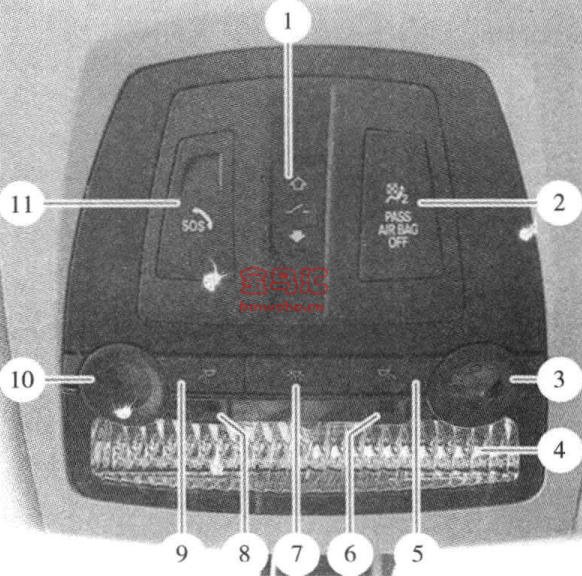

全景玻璃天窗是宝马各车型的选装装备。执行全景玻璃天窗控制功能的前提条件如下: 脚部空间模块提供车门触点信号,便捷登车及启动系统对全景玻璃天窗进行授权或禁止操作,车顶功能中心(FZD)对全景玻璃天窗电动机提供30号电源并进行控制及监控 。车顶功能中心见图。
1.全景玻璃天窗开关 2.前乘客安全气囊关闭指示灯
3.右侧阅读灯 4.车内照明灯 5.右侧阅读灯按钮
3.右侧阅读灯 4.车内照明灯 5.右侧阅读灯按钮
6.环境照明装置 7.车内照明灯按钮
8.环境照明装置 9.左側阅读灯按钮
10.左侧阅读灯 1l.紧急呼叫按钮
8.环境照明装置 9.左側阅读灯按钮
10.左侧阅读灯 1l.紧急呼叫按钮
车顶功能中心图
(二)电路图

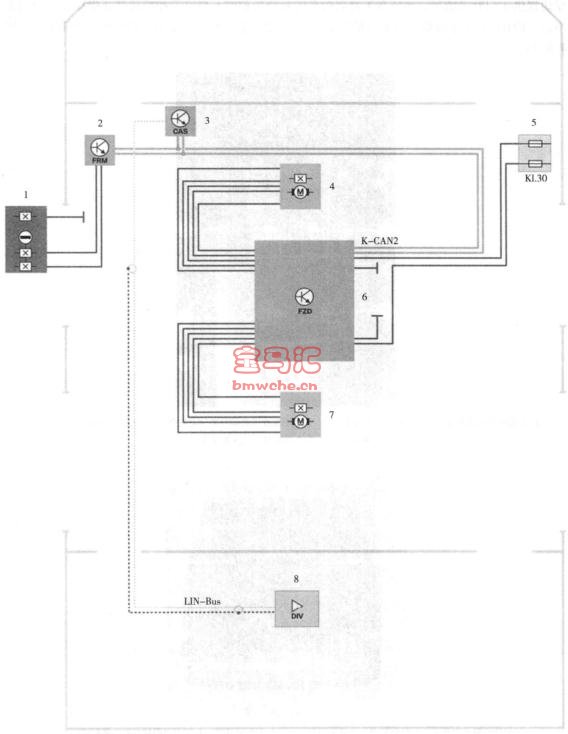

全景玻璃天窗电路图见下图。
1.车门触点(驾驶员车门锁芯霍尔传感器)
2.脚部空间模块(FRM模块) 3.便捷登车及启动(CAS) 系统
4.全景玻璃天窗电动机 5. 接线盒配电盒
4.全景玻璃天窗电动机 5. 接线盒配电盒
6.带有全景玻璃天窗按钮的车顶功能中心 (FZD)
7.滑动挡板电动机
8.带有天线放大器的的天线多相择优装置(DIV) KL.30.30号电源(永久正极) LIN-Bus. LIN总线
7.滑动挡板电动机
8.带有天线放大器的的天线多相择优装置(DIV) KL.30.30号电源(永久正极) LIN-Bus. LIN总线
全景玻璃天窗电路图
