(一)概述

行李箱盖举升装置改善了在车内存取物品的舒适性，通过按压按钮即可自动打开或关闭行李箱盖。为了能够自动打开或关闭行李箱盖，该装置使用一个螺杆传动机构。如果车辆装备舒适登车系统(选装配置) ，那么即使车辆处于锁止状态，也可使行李箱盖自动打开。

可以利用以下部件操作行李箱盖举升装置：

(1) 行李箱盖外侧的行李箱盖按钮。当利用该按钮打开行李箱盖时，必须有一个属于本车的识别发射器位于车辆尾部附近。

(2)识别发射器。

(3)A柱上的行李箱盖按钮。

(4)行李箱盖内侧的行李箱盖按钮。

(5)行李箱盖内侧的中控锁按钮 (仅与舒适登车系统一起提供)。不能利用该按钮使车门上锁。

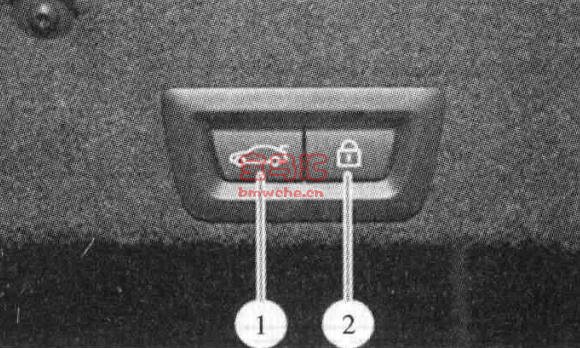

行李箱盖举升装置的相关按钮见下图。

1 .行李箱盖内侧的行李箱盖按钮 2.行李箱盖内侧的中控锁按钮

行李箱盖举升装置的相关按钮图

(二)功能说明

后窗玻璃天线接收识别发射器发出的无线信号，天线多相择优模块内的遥控信号接收器通过LIN 总线将该信号传送至便捷登车及启动系统。便捷登车及启动系统是中控锁功能的主控系统。若该信号被成功检测，则便捷登车及启动系统发出行李箱盖授权控制信号。

接线盒电子装置接收相关指令并控制行李箱盖内的中控锁。为了执行行李箱盖举升装置控制功能，接线盒电子装置需要记录行李箱盖接触开关状态，并且通过 K-CAN总线将状态信号发送至行李箱盖举升装置控制模块。该状态信号是行李箱盖移动的触发条件之一。

举升装置控制模块通过螺杆传动机构内的传感器监控行李箱盖移动情况，同时检测螺杆传动机构的耗电量。如果行李箱盖在关闭过程中卡住，那么行李箱盖举升装置可使其略微反向移动，以便消除卡滞。如果行李箱盖在打开过程中卡住，那么行李箱盖无法继续移动，也无法使其反向移动。
