十、电动转向柱调节装置

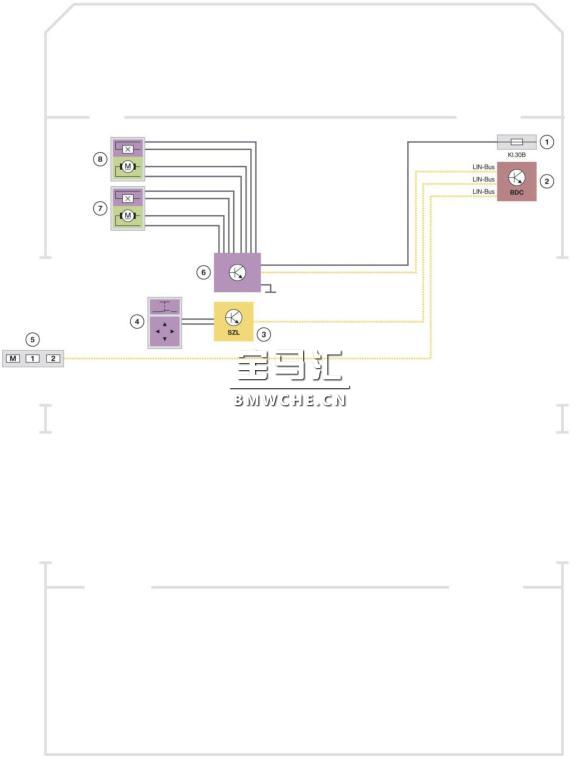

1、系统电路图

电动转向柱调节装置见下图：

1 右前配电盒内的保险丝

2 车身域控制器 BDC

3 转向柱开关中心 SZL

4 转向柱调节按钮

5 记忆开关

6 转向柱调节功能电子装置

7 电动转向柱高度调节电机

8 电动转向柱垂直调节电机

十一、车外后视镜

1、标准型车外后视镜

(1)系统电路图

标准型车外后视镜见下图：

1 车外温度传感器

2 右前配电盒内的保险丝

3 车身域控制器 BDC

4 前乘客侧车外后视镜

5 驾驶员车门开关组件

6 驾驶员侧车外后视镜

7 组合仪表 KOMBI

车外后视镜电机直接通过后视镜调节开关进行控制。

2、高级型车外后视镜

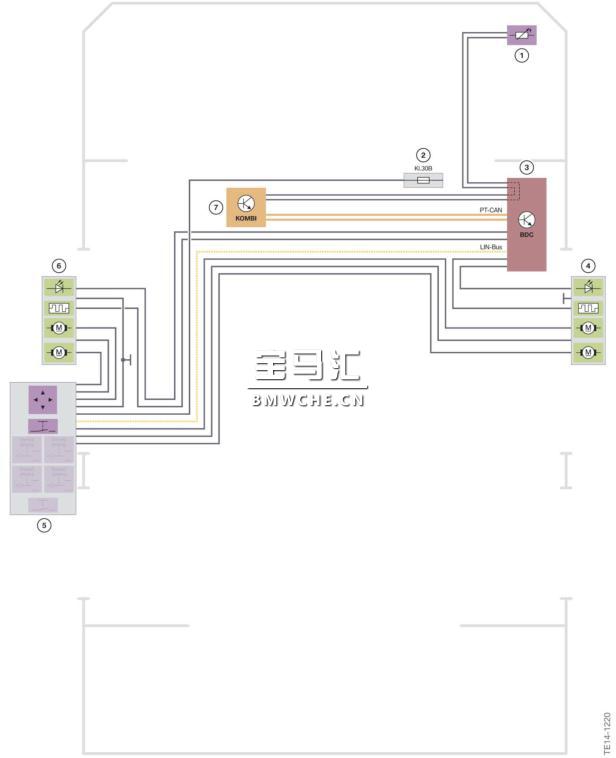

(1)系统电路图

高级型车外后视镜见下图：

1 车外温度传感器

2 右前配电盒内的保险丝

3 车身域控制器 BDC

4 前乘客侧车外后视镜

5 驾驶员车门开关组件

6 驾驶员侧车外后视镜

7 组合仪表 KOMBI

8 车内后视镜

组合仪表接收车外温度传感器的车外温度数值并通过 PT-CAN 传输该信息。车身域控制器对该信号进行分析并通过 LIN 总线要求控制车外后视镜加热装置。根据车外温度和驾驶体验开关位置调节加热功率。
后视镜调节电机由后视镜电子装置进行控制。后视镜电子装置通过 LIN 总线接收车外后视镜调节要求。

十二、车内后视镜

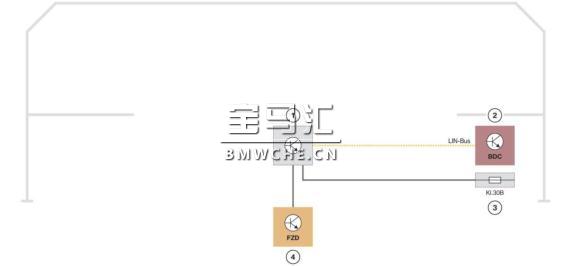

1、系统电路图

车内后视镜见下图：

1 车内后视镜

2 车身域控制器

3 右前配电盒内的保险丝

4 车顶功能中心 FZD

车内后视镜通过 LIN 总线与车身域控制器连接。

用于防盗报警装置的 LED 位于车内后视镜上。
