二、车内照明装置

根据所选选装配置，G11/G12 车内照明装置采用不同车灯元件。

1、标准型

(1)系统电路图

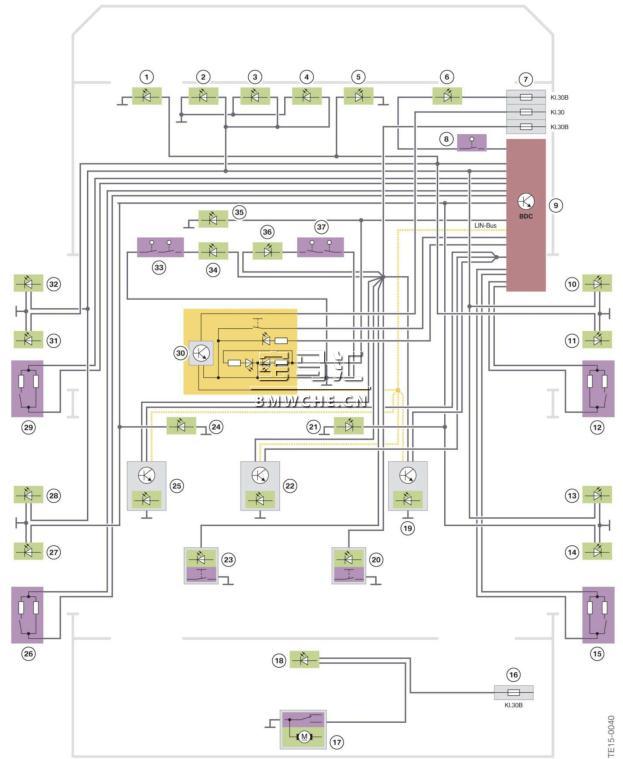

标准型车内照明装置见下图：

1 左前脚部空间照明灯

2 仪表板环境照明装置

3 仪表板环境照明装置

4 仪表板环境照明装置

5 右前脚部空间照明灯

6 手套箱照明灯

7 右前配电盒内的保险丝

8 手套箱开关

9 车身域控制器 BDC

10 前乘客侧车门饰板照明装置

11 前乘客侧车门登车照明灯

12 前乘客侧前部车门触点

13 前乘客侧后部车门饰板照明装置

14 前乘客侧后部车门登车照明灯

15 前乘客侧后部车门触点

16 右后配电盒内的保险丝

17 行李箱盖锁内的行李箱盖接触开关

18 行李箱照明灯

19 右后车内照明灯（带有全景天窗的车辆）

20 右后化妆镜照明装置

21 右后脚部空间照明灯

22 后部中间车内照明灯（不带全景天窗的车辆）

23 左后化妆镜照明装置

24 左后脚部空间照明灯

25 左后车内照明灯（带有全景天窗的车辆）

26 驾驶员侧后部车门触点

27 驾驶员侧后部车门登车照明灯

28 驾驶员侧后部车门饰板照明装置

29 驾驶员侧前部车门触点

30 前部车内照明灯

31 驾驶员侧车门登车照明灯

32 驾驶员侧车门饰板照明装置

33 左侧化妆镜开关

34 左侧化妆镜照明装置

35 中控台杂物箱照明装置

36 右侧化妆镜照明装置

37 右侧化妆镜开关

采用标准型车内照明装置时，以下车内照明灯通过 LIN 总线与车身域控制器相连：

• 车顶功能中心 FZD 内的车内照明灯

• 后座区中部车内照明灯（不带全景天窗的车辆）

• 后座区左侧和右侧车内照明灯（带有全景天窗的车辆）。

手套箱照明灯由手套箱开关接通。

行李箱照明灯由行李箱盖锁内的行李箱盖接触开关接通。

所有其他车内照明灯直接由车身域控制器控制。

2、环境照明装置

环境照明装置包括六种预定、可选车灯设计。

可通过控制器选择车灯设计和亮度。在 CID 内显示所选设计。

(1)系统电路图

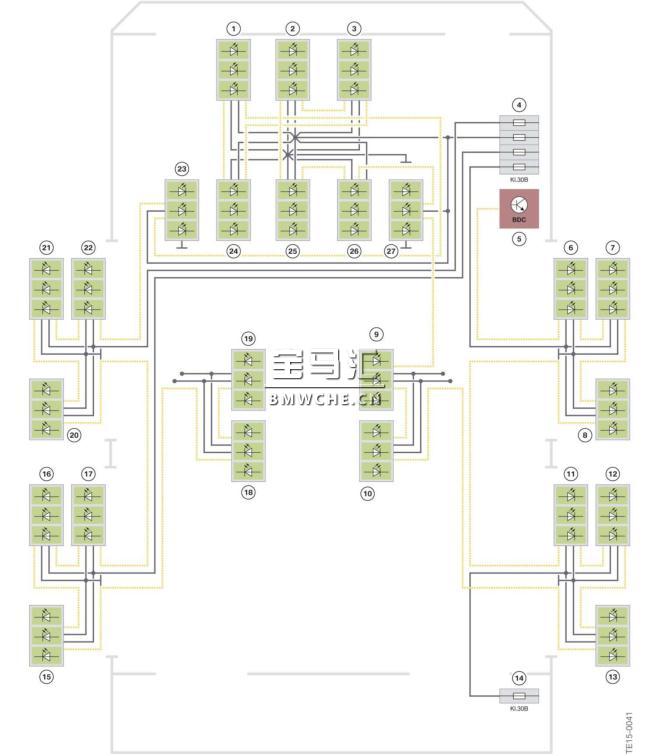

车内照明装置，环境照明装置见下图：

1 驾驶员侧仪表板环境照明装置

2 前乘客侧仪表板环境照明装置

3 前乘客侧仪表板环境照明装置

4 右前配电盒内的保险丝

5 车身域控制器 BDC

6 前乘客侧车门杂物箱照明装置

7 前乘客侧车门的车门饰板照明装置

8 前乘客侧车门轮廓线照明装置

9 前乘客座椅靠背照明装置

10 前乘客侧后部脚部空间照明装置

11 前乘客侧后部车门杂物箱照明装置

12 前乘客侧后部车门的车门饰板照明装置

13 前乘客侧后部车门轮廓线照明装置

14 右后配电盒内的保险丝

15 驾驶员侧后部车门轮廓线照明装置

16 驾驶员侧后部车门的车门饰板照明装置

17 驾驶员侧后部车门杂物箱照明装置

18 驾驶员侧后部脚部空间照明装置

19 驾驶员座椅靠背照明装置

20 驾驶员侧车门轮廓线照明装置

21 驾驶员侧车门的车门饰板照明装置

22 驾驶员侧车门杂物箱照明装置

23 左前脚部空间照明灯

24 驾驶员侧仪表板轮廓线照明装置

25 前乘客侧仪表板轮廓线照明装置

26 前乘客侧仪表板轮廓线照明装置

27 右前脚部空间照明灯

环境照明装置使用 RGB（红黄蓝）LED 模块。

采用车内环境照明装置时，通过一个独立的 LIN 总线控制照明装置。在此，各 LED 模块通过一个 LIN总线相互连接。LED 模块的 LIN 总线连接在车辆周围以串联方式实现。

如果 LIN 总线在某处中断或 LED 上的微控制器损坏，就会在该处中断光线继续传输。应在最后 LED 亮起的地方查找故障。

3、灯光效果管理系统

通过灯光效果管理系统控制以下照明装置：

• 全景天窗照明装置

• G12 后车门内的光刃式 B 柱氛围灯照明装置

• 采用高级音响系统时的扬声器挡板照明装置。

(1)系统电路图

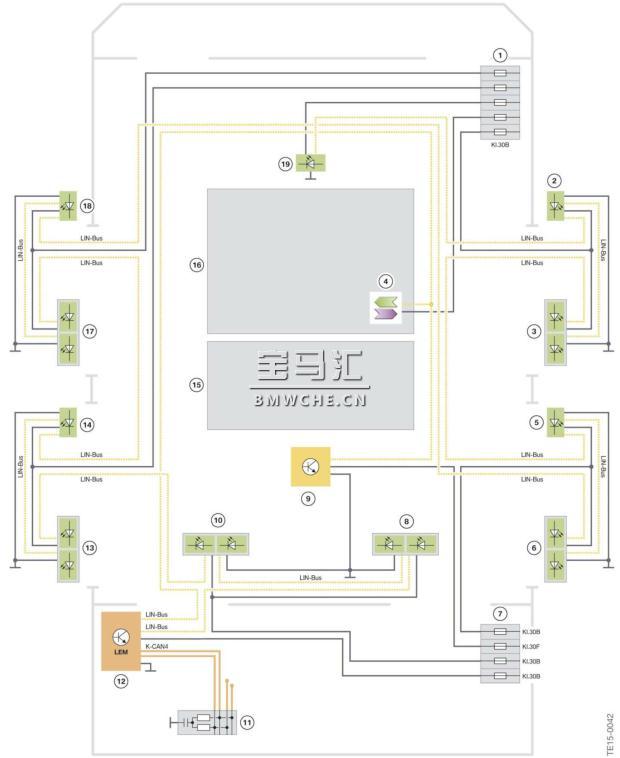

灯光效果管理系统见下图：

1 右前配电盒内的保险丝

2 前乘客侧车门高音扬声器挡板照明装置

3 前乘客侧车门中音扬声器挡板照明装置

4 全景天窗环境照明装置的供电装置

5 前乘客侧光刃式 B 柱氛围灯

6 前乘客侧后部车门中音扬声器挡板照明装置

7 右后配电盒内的保险丝

8 右侧后窗台板高音扬声器挡板照明装置

9 Touch Command

10 左侧后窗台板高音扬声器挡板照明装置

11 CAN 终端电阻

12 灯光效果管理系统 LEM

13 驾驶员侧后部车门高音扬声器挡板照明装置

14 驾驶员侧光刃式 B 柱氛围灯

15 后部全景天窗

16 前部全景天窗

17 驾驶员侧车门中音扬声器挡板照明装置

18 驾驶员侧车门高音扬声器挡板照明装置

19 中央扬声器照明装置

扬声器挡板照明装置采用 LED 模块。

通过白色 LED 进行光刃式 B 柱氛围灯照明。

通过 LED 进行全景天窗照明。

通过两个局域 LIN 总线控制照明装置：

• 从灯光效果管理系统至全景天窗和 Touch Command 的 LIN 总线

• 从灯光效果管理系统至光刃式 B 柱氛围灯和扬声器挡板 LED 模块的 LIN 总线。

(2)系统组件

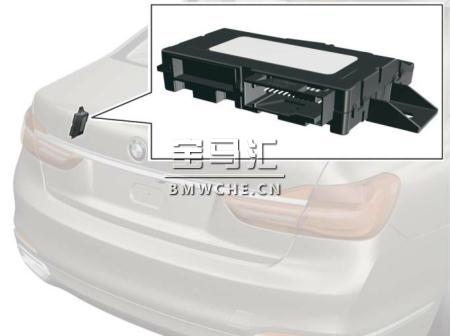

灯光效果管理系统见下图：

灯光效果管理系统 LEM 控制单元负责控制以下照明装置：

• 全景天窗

• G12 B 柱内的光刃式 B 柱氛围灯

• 高级音响系统的扬声器挡板。

全景天窗

车内空间环境照明装置扩大至全景天窗。因此夜间行驶时也可体现高档车顶外观。

灯光颜色与车内空间环境照明装置颜色相联系。全景天窗照明装置可单独调节亮度。

功能

通过安装在侧面的 LED 模块和光导纤维可向玻璃输送灯光。灯光在压印图形处折射到车内。

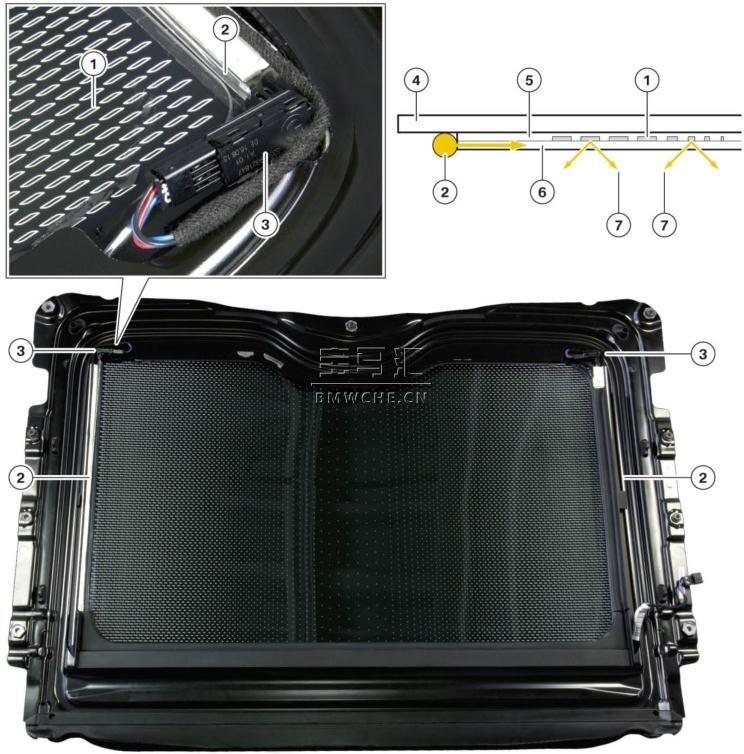

全景天窗照明装置工作原理见下图：

1 压印图形

2 光导纤维

3 LED

4 外部染色玻璃

5 膜

6 内部玻璃（白色玻璃）

7 车内可见光

光刃式 B 柱氛围灯

两个光刃式 B 柱氛围灯安装在后车门内，发出白光。光刃式 B 柱氛围灯可调节亮度并关闭。

操作方式如下：

• 控制器

• 后座区娱乐系统

• 光刃式 B 柱氛围灯上的电容性传感器。

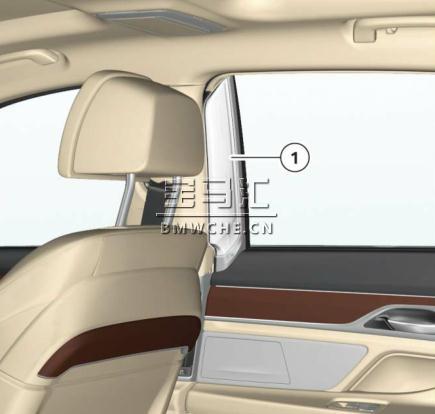

光刃式 B 柱氛围灯见下图：

1 光刃式 B 柱氛围灯

高级音响系统的扬声器挡板

通过灯光效果管理系统控制高音扬声器挡板照明装置。
