三、HU-H2 硬件

1、系统组件

(1)外侧视图

Headunit High 2 是 2012 年所引入 Headunit High 的后续型号。G11/G12 是首款配备新型操作界面Headunit High 2 的车辆。

欧规和美规型号的制造商为 Harman® 公司。亚洲型号 Headunit 由 Alpine® 公司制造。

正视图及侧面轮廓对比

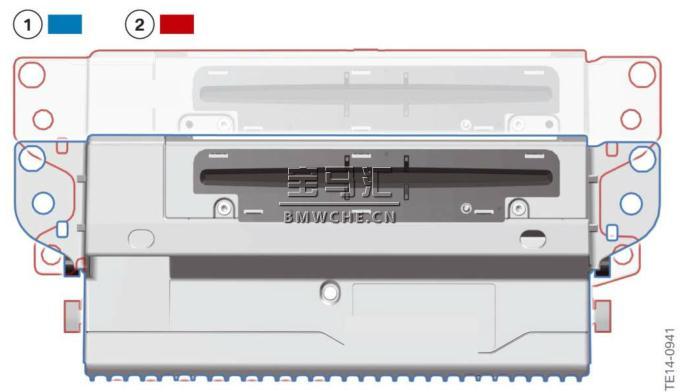

Headunit 正视图见下图。

1 带 1.5 DIN 壳体的 Headunit High 2

2 带 2 DIN 壳体的 Headunit High 2

后视图

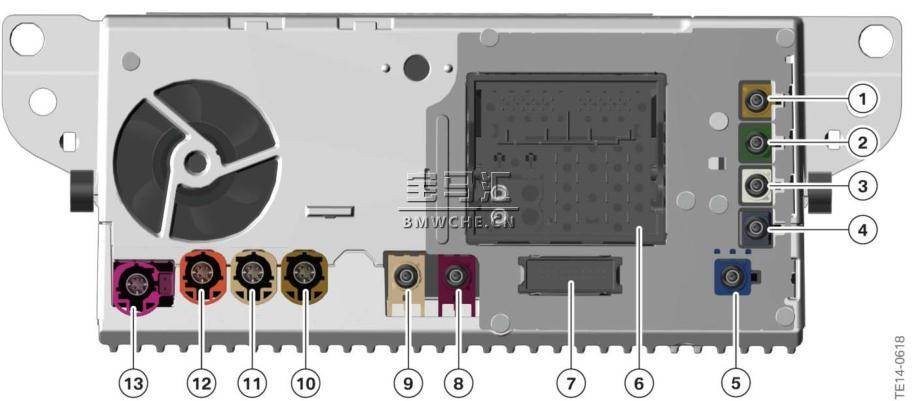

Headunit High 2 后视图见下图。

1 DAB 波段 III 天线或美规型号 SDARS

2 DAB L 波段天线

3 FM2 天线

4 AM/FM1 天线

5 在 G11/G12 上未使用 GPS 天线插头，在 G11/G12 上始终通过 OABR 以太网向Headunit 传输 GPS 信号

6 主插头

7 以太网接口，连接远程通信系统盒 2 TCB2

8 用于 Wi-Fi®Direct 连接的 WLAN 天线接口

9 蓝牙天线接口

10 USB2 接口，通过电话底板连接客户智能电话

11 USB1 接口，USB/音频接口客户接入点

12 组合仪表 KOMBI 的 APIX 连接

13 中央信息显示屏 CID 的 APIX 连接

(2)内部结构

Headunit High 2 包括以下组件：

• 1.5 英寸 DIN 壳体（Headunit High 装在一个 2 英寸 DIN 壳体内）

• 1.5 GHz、双核 Texas Instruments® CPU（处理器）

• 4 GB RAM

• 用于相位多相择优装置的 Dirana III® AM/FM 调谐器（参见“”章节 4.5）

• 集成式 DVD 驱动器

• 用于通过 OABR 以太网连接新型远程通信系统控制单元远程通信系统盒 2 TCB2（作为车顶型号）的 OABR 处理器（详细介绍参见产品信息“G11/G12 电话和远程通信系统”）

• 存储容量为 200 GB 的全新分区硬盘

• SVS 系统和用于 Nuance® 控制器的集成式触控盒。

硬盘分区

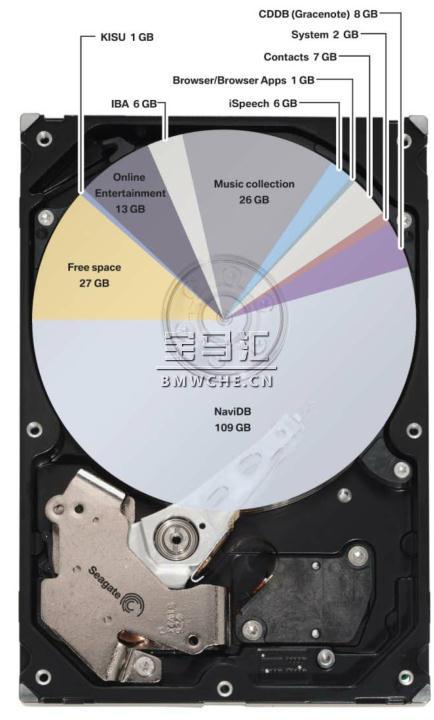

硬盘与上一代 Headunit 一样同样为 200 GB 容量。全新硬盘分区情况参见下图。
