五、防盗报警装置

1、系统电路图

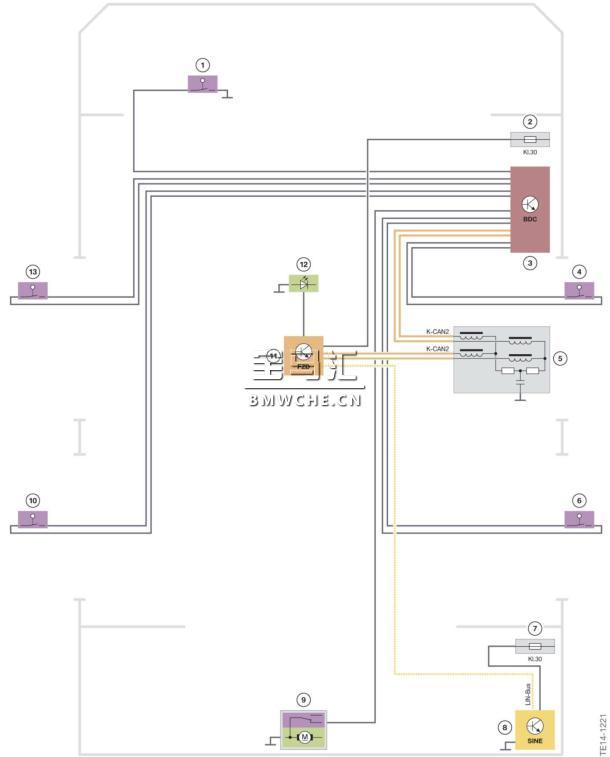

防盗报警装置见下图：

1 发动机室盖接触开关

2 右前配电盒内的保险丝

3 车身域控制器 BDC

4 前乘客侧前部车门触点

5 CAN 终端电阻

6 前乘客侧后部车门触点

7 右后配电盒内的保险丝

8 带有倾斜报警传感器的报警器

9 行李箱盖锁内的行李箱盖接触开关

10 驾驶员侧后部车门触点

11 车顶功能中心 FZD

12 车内后视镜内的 LED

13 驾驶员侧前部车门触点

G11/G12 的防盗报警装置带有一个监控车内空间的超声波车内监控装置。超声波车内监控装置 USIS 完全集成在车顶功能中心 FZD 内。

车门触点、发动机室盖接触开关和打开行李箱盖均由车身域控制器进行监控。只要有一个状态发生变化，超声波车内监控装置就会通过 K-CAN2 接收到相关信息。如果防盗报警装置处于戒备状态，有人侵入车内时控制单元就会触发带有倾斜报警传感器的报警器 SINE 警告。

带有倾斜报警传感器的报警器 SINE 通过一个局域 LIN 总线与车顶功能中心相连。

通过车内后视镜上的 LED 显示防盗报警装置的状态。

六、电动车窗升降器

1、系统电路图

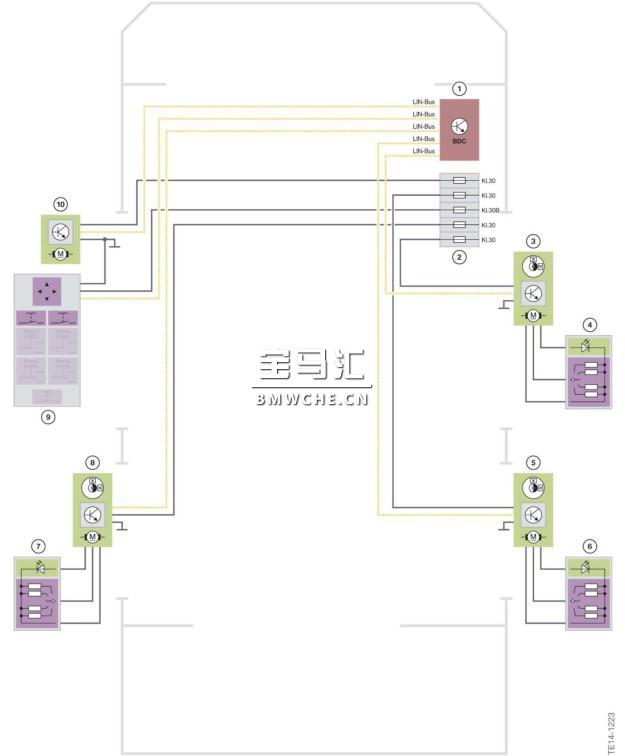

电动车窗升降器

1 车身域控制器 BDC

2 右前配电盒内的保险丝

3 前乘客侧前部车窗升降器电机

4 前乘客侧前部车窗升降器开关

5 前乘客侧后部车窗升降器电机

6 前乘客侧后部车窗升降器开关

7 驾驶员侧后部车窗升降器开关

8 驾驶员侧后部车窗升降器电机

9 驾驶员车门开关组件

10 驾驶员侧前部车窗升降器电机

七、滑动天窗

1、系统电路图

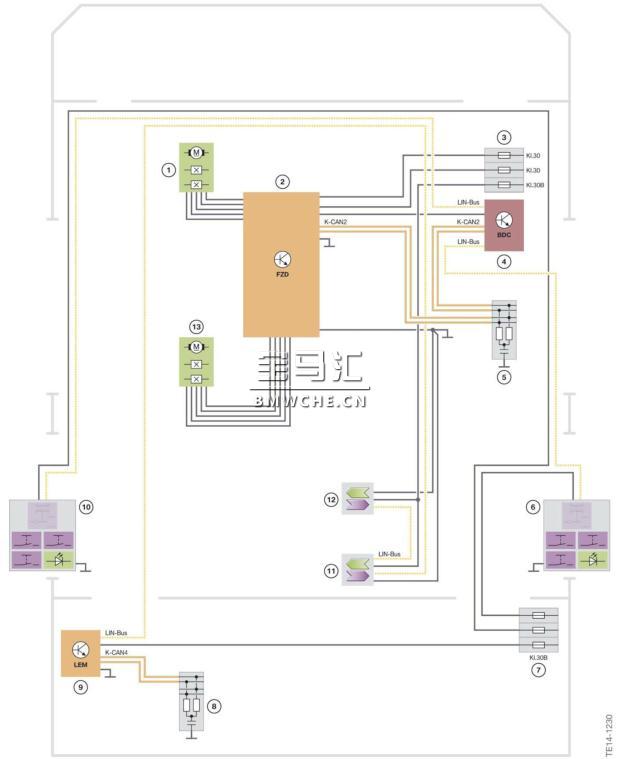

滑动天窗见下图：

1 滑动/外翻式天窗电机

2 车顶功能中心 FZD

3 右前配电盒内的保险丝

4 车身域控制器 BDC

5 CAN 终端电阻

6 右后车门开关组件

7 右后配电盒内的保险丝

8 CAN 终端电阻

9 灯光效果管理系统 LEM

10 左后车门开关组件

11 后部全景天窗环境照明装置的供电装置

12 前部全景天窗环境照明装置的供电装置

13 天窗内衬电机

八、遮阳卷帘

1、系统电路图

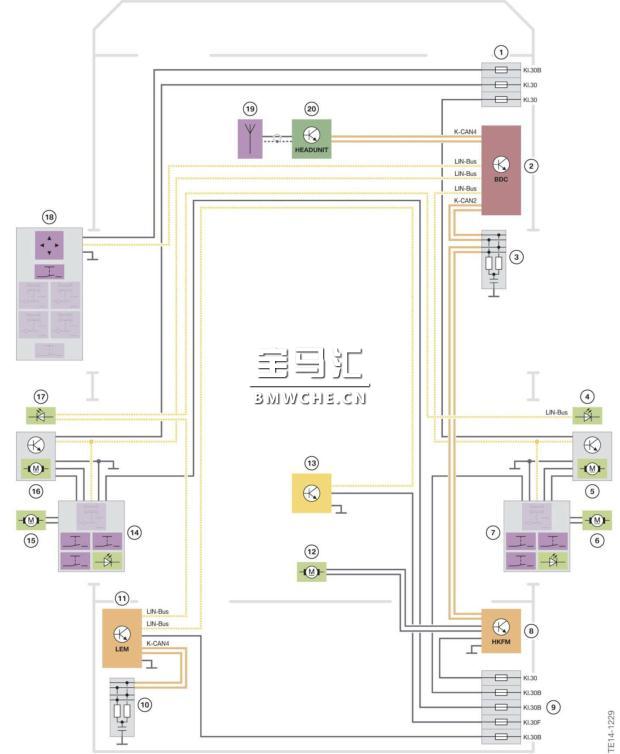

遮阳卷帘见下图：

1 右前配电盒内的保险丝

2 车身域控制器 BDC

3 CAN 终端电阻

4 前乘客侧光刃式 B 柱氛围灯

5 前乘客侧后部车窗升降器电子装置

6 前乘客侧后部遮阳卷帘传动装置

7 遮阳卷帘开关

8 行李箱盖功能模块 HKFM

9 右后配电盒内的保险丝

10 CAN 终端电阻

11 灯光效果管理系统 LEM

12 后窗玻璃遮阳卷帘传动装置

13 BMW Touch Command

14 遮阳卷帘开关

15 驾驶员侧后部遮阳卷帘传动装置

16 驾驶员侧后部车窗升降器电子装置

17 驾驶员侧光刃式 B 柱氛围灯

18 驾驶员车门开关组件

19 WLAN 天线

20 Headunit

九、转向柱开关中心

1、系统电路图

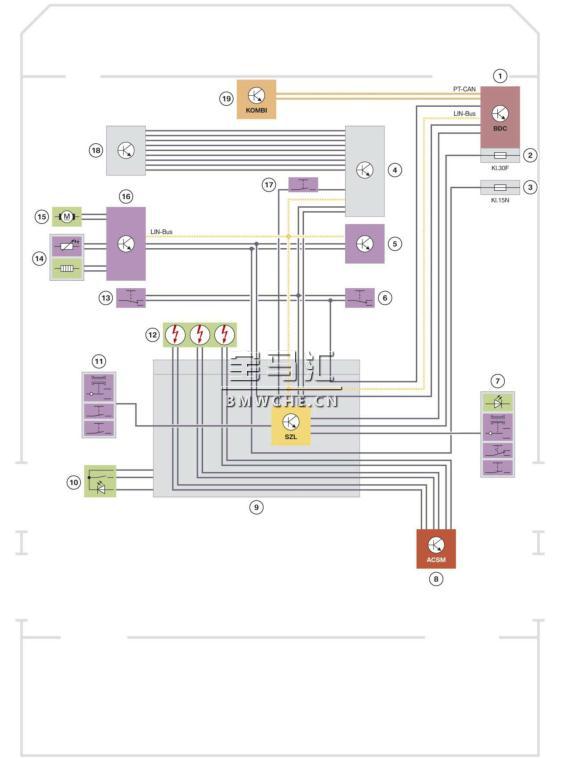

转向柱开关中心见下图：

1 车身域控制器 BDC

2 车身域控制器内的保险丝

3 右前配电盒内的保险丝

4 右侧多功能方向盘按钮

5 触摸识别装置 HOD（放手检测）

6 右侧翘板开关

7 右侧组合开关杆

8 碰撞和安全模块 ACSM

9 转向柱开关中心 SZL

10 方向盘加热按钮

11 左侧组合开关杆

12 驾驶员安全气囊

13 左侧翘板开关

14 方向盘加热装置

15 振动电机

16 方向盘电子装置

17 喇叭按钮

18 左侧多功能方向盘按钮

19 组合仪表 KOMBI

所有多功能方向盘 MFL 和转向柱开关中心 SZL 的按钮和开关信号通过 LIN 传输至车身域控制器 BDC。
