三、挂水和清洗装置
1、系统电路图

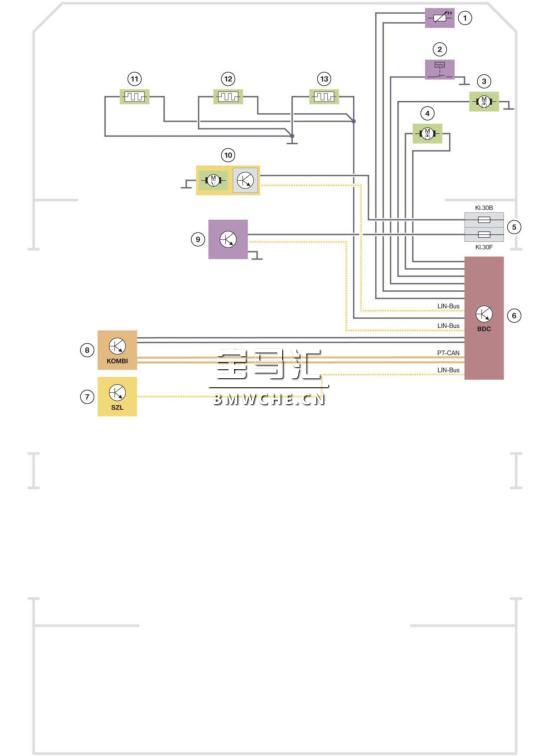

刮水和清洗装置见下图：
1 车外温度传感器
2 清洗液液位传感器
3 前灯清洗装置清洗泵
4 车窗玻璃清洗泵电机
5 右前配电盒内的保险丝
6 车身域控制器 BDC
7 转向柱开关中心 SZL
8 组合仪表 KOMBI
9 晴雨/光照/水雾传感器
10 刮水器电机
11 左侧可加热清洗喷嘴
12 中部可加热清洗喷嘴
13 右侧可加热清洗喷嘴
刮水器电机是一个带减速器的 12 V 电机。控制单元、刮水器电机和减速器构成了一个可更换的单元。
该刮水器驱动单元包括：
• 一个装有减速器的永励式直流电机
• 一个带有位置传感器的控制单元电子装置和装有插口的抗干扰部件。
刮水器电机内的控制单元可识别出以下故障：
• 控制单元电子装置内的故障
• 对电机和传感器系统短路
• 对电机和传感器系统断路。
刮水器电机内的控制单元没有故障代码存储器。在车身域控制器 BDC 内存储故障代码存储器记录。
由车身域控制器控制可加热清洗喷嘴。
同样由车身域控制器控制清洗泵和分析清洗液液位传感器信号。
四、关闭和安全功能
G11/G12 的全部关闭和安全功能集成在车身域控制器 BDC 内。
1、舒适登车系统
(1)系统电路图

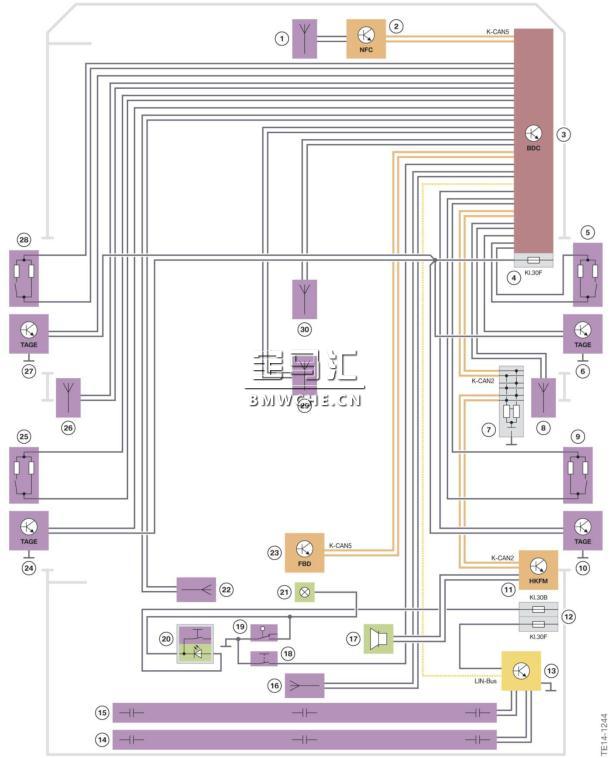

舒适登车系统见下图：
1 近距离通信系统天线
2 近距离通信系统 NFC 控制单元
3 车身域控制器 BDC
4 车身域控制器内的保险丝
5 前乘客车门锁内的开关
6 前乘客车门外侧拉手电子装置 TAGE
7 CAN 终端电阻
8 右侧车门槛舒适登车系统天线
9 前乘客侧后部车门锁内的开关
10 前乘客侧后部车门外侧拉手电子装置 TAGE
11 行李箱盖功能模块 HKFM
12 右后配电盒内的保险丝
13 非接触式行李箱盖开启功能控制单元
14 非接触式行李箱盖开启功能下部传感器
15 非接触式行李箱盖开启功能上部传感器
16 后保险杠舒适登车系统天线
17 用于行李箱盖操纵机构的声音警告装置
18 行李箱盖按钮
19 行李箱盖锁内的行李箱盖接触开关
20 行李箱盖关闭按钮
21 行李箱照明灯
22 行李箱舒适登车系统天线
23 遥控信号接收器 FBD
24 驾驶员侧后部车门外侧拉手电子装置 TAGE
25 驾驶员侧后部车门外侧拉手电子装置 TAGE
25 驾驶员侧后部车门锁内的开关
26 左侧车门槛舒适登车系统天线
27 驾驶员车门外侧拉手电子装置 TAGE
28 驾驶员车门锁内的开关
29 车内舒适登车系统天线
30 车内舒适登车系统天线
2、中控锁
(1)系统电路图

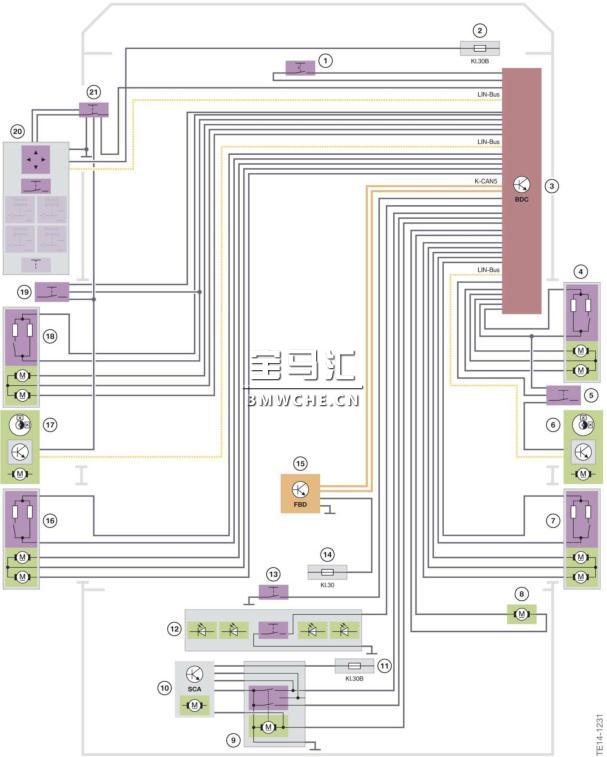

中控锁见下图：
1 宾馆设置开关
2 右前配电盒内的保险丝
3 车身域控制器 BDC
4 前乘客车门锁
5 前乘客车门中控锁按钮
6 前乘客侧前部电动车窗升降器电子装置
7 前乘客侧后部车门锁
8 燃油箱盖板执行机构
9 行李箱盖锁内的行李箱盖接触开关
10 自动软关功能传动装置
11 后部配电盒内的保险丝
12 带行李箱盖按钮的牌照灯条
13 行李箱盖关闭按钮
14 后部配电盒内的保险丝
15 遥控信号接收器 FBD
16 驾驶员侧后部车门锁
17 驾驶员侧前部车窗升降器电子装置
18 驾驶员车门锁
19 驾驶员车门中控锁按钮
20 驾驶员车门开关组件
21 行李箱盖开启按钮
(2)功能
G11/G12 的中控锁功能基于当前 BMW 车型。所有与中控锁有关的功能均由车身域控制器进行控制。具体功能如下：
• 通过遥控信号接收器接收识别发射器的无线信号。
• 信号要求 BDC 控制中控锁和车内照明装置。
• BDC 分析所有车门触点、行李箱盖和宾馆设置开关的状态。
• 中控锁按钮状态也由 BDC 进行分析。BDC 根据该状态控制中控锁。
• BDC 负责控制中控锁和行李箱盖内的自动软关功能传动装置。
• 燃油箱盖板开锁也由 BDC 进行控制。
3、行李箱盖举升装置
(1)系统电路图

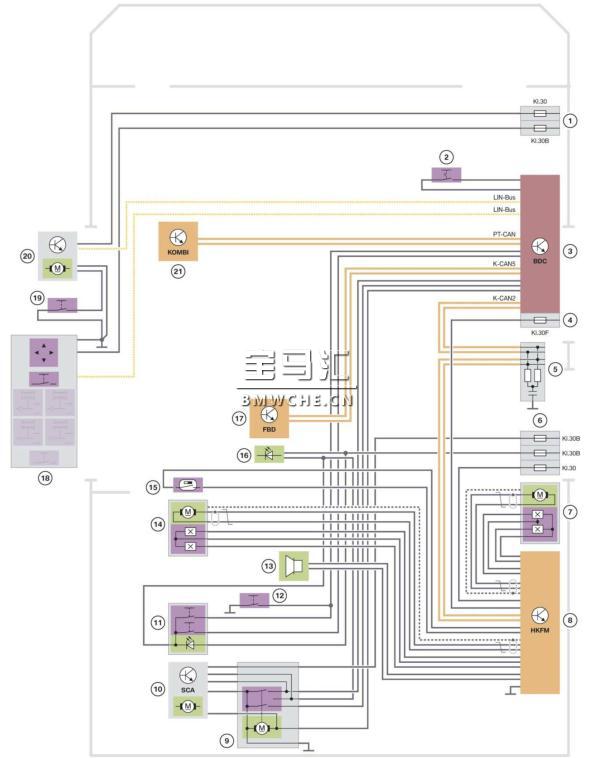

行李箱盖举升装置见下图：
1 右前配电盒内的保险丝
2 宾馆设置开关
3 车身域控制器 BDC
4 车身域控制器内的保险丝
5 CAN 终端电阻
6 后部配电盒内的保险丝
7 右侧行李箱盖举升功能传动装置
8 行李箱盖功能模块 HKFM
9 行李箱盖锁内的行李箱盖接触开关
10 自动软关功能传动装置
11 行李箱盖关闭按钮（内部）
12 行李箱盖按钮
13 用于行李箱盖操纵机构的声音警告装置
14 左侧行李箱盖举升功能传动装置
15 舌簧触点
16 行李箱照明灯
17 遥控信号接收器 FBD
18 驾驶员车门开关组件
19 行李箱盖开启按钮
20 驾驶员侧前部车窗升降器电机
21 组合仪表 KOMBI
4、自动软关功能
(1)系统电路图

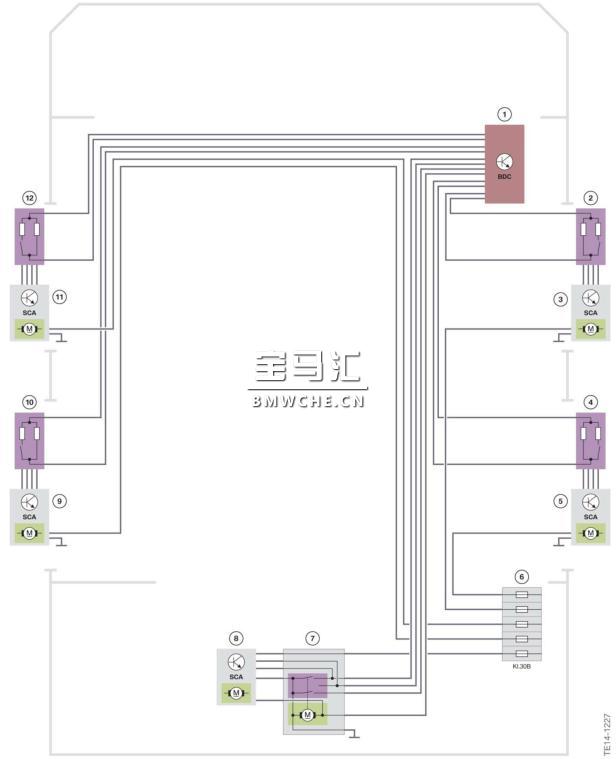

自动软关功能见下图：
1 车身域控制器 BDC
2 前乘客车门锁内的开关
3 前乘客车门自动软关功能传动装置
4 前乘客侧后部车门锁内的开关
5 前乘客侧后部车门自动软关功能传动装置
6 右后配电盒内的保险丝
7 行李箱盖锁内的行李箱盖接触开关
8 行李箱盖自动软关功能传动装置
9 驾驶员侧后部车门自动软关功能传动装置
10 驾驶员侧后部车门锁内的开关
11 驾驶员车门自动软关功能传动装置
12 驾驶员车门锁内的开关
