宝马电视系统和后座区娱乐系统功能详解

BMWCHE/2015-11-15/ 分类:技术解析/阅读:
通过操作中央信息显示屏可以观看电视或 DVD视频。出于安全考虑,在行驶期间,系统用一条提示信息替代中央信息显示屏中的电视图像。在行驶期间,可以通过后座区娱乐系统观看电视。 ...
       (一)概述
       通过操作中央信息显示屏可以观看电视或 DVD视频。出于安全考虑,在行驶期间,系统用一条提示信息替代中央信息显示屏中的电视图像。在行驶期间,可以通过后座区娱乐系统观看电视。
       除播放电影外,电视系统和后座区娱乐系统还可以播放交互式媒体,例如旅行指南、 参考书、 目录等。结合使用顶级高保真音响放大器,后座区娱乐系统可以支持多声道音频格式,即接收模拟和数字信号。欧洲采用地面数字视频广播(DVB-T),日本采用地面综合业务数字广播(ISDBT)。
       视频模块内不再安装视频开关,该模块是一个独立部件。视频模块连接在 MOST总线 上,可以播放图文电视和电子节目指南 (EPG) 。电子节目指南是一种数字节目预告,可以提供当天和以后几天电视节目的内容简介和背景信息。电视系统和后座区娱乐系统见下图

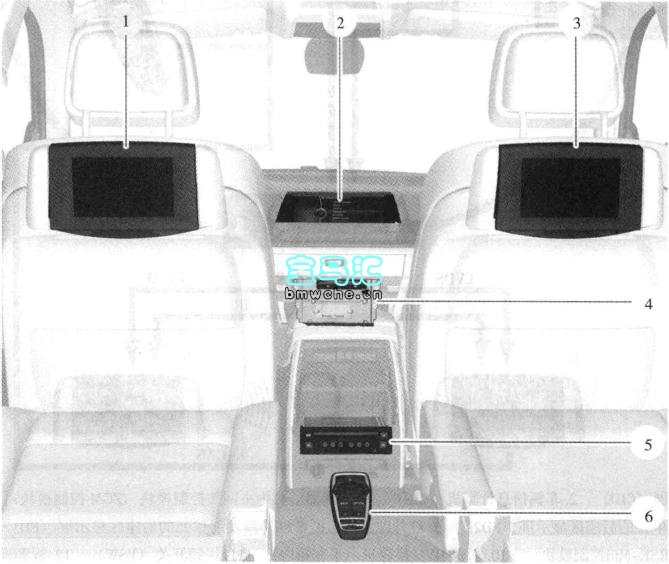

1.后座区显示屏(FD)   2.中央信息显示屏  3.后座区显示屏(FD2)
4.车辆信息计算机或基本型车柄信息计算机

5.后座区娱乐系统控制模块  6.无线遥控器
系统和后座区操乐系统图

       (二)功能

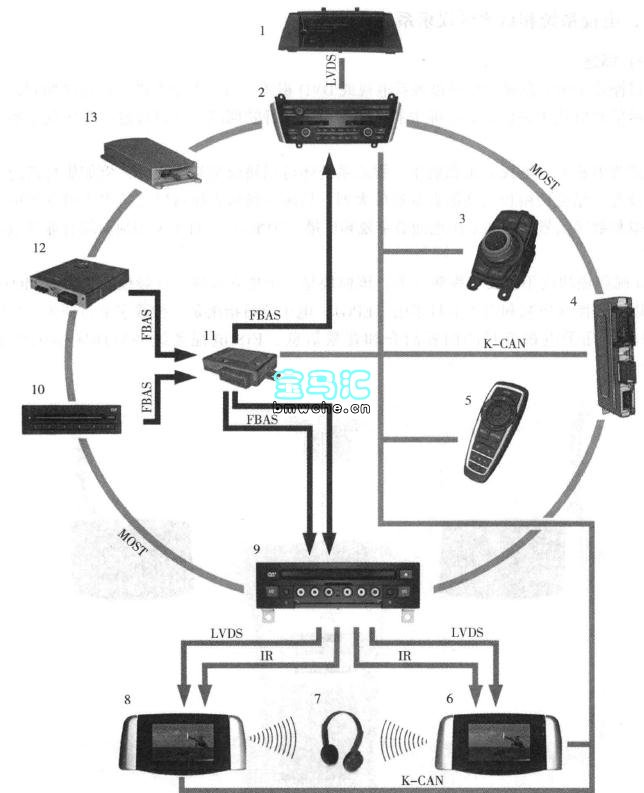

       电视系统和后座区娱乐系统功能示意图见下图。

1.中央信息显示屏(CID)   2.车辆信息计算机(CIC)
3.控制器  4.中央网关控制模块(ZGM控制模块)
5.无线遥控器
6.带红外线发射单元的后座区显示屏(FD2)
7.红外线耳机  8.带红外线发射单元的后座区显示屏(FD)
9.后座区娱乐
系统控制模块(RSE-Mid控制模块)
10.六碟DVD换碟机(手套箱内)   11.视频开美(VSW)
12.视频模块(VM模块)
13.远程通信系统控制模块(TCU控制模块)   FBAS. FBAS数据线 IR. IR数据线 K-CAN.车身总线 LVDS. LVDS数据线MOST.多媒体传输系统总线
电视系统和后座区娱乐系统功能示意图
       可以通过车辆扬声器或耳机播放音频文件。可以利用多功能方向盘、 主控模块或无线遥控器对扬声器的音量进行调节。当通过扬声器播放音频内容时,音量随车速自动调节。车速由车轮转速传感器测量。
       可以利用车辆信息计算机/基本型车辆信息计算机或者用无线遥控器对声音进行调节。当通过耳机播放音频内容时,可以通过耳机(红外线耳机)或无线遥控器(有线耳机)调节音量。红外线耳机通过红外线发射单元接收信号。
       可以利用两个 AV输入端口 (与后座区娱乐系统控制模块相连)、 中控台的 AUX-In接口或UsB音频接口来连接外部设备。USB音频接口提供一个附加圆形插孔和一个用于 A型 USB插头的 USB接口。
       当通过车辆信息计算机播放 DVD光盘时,图像无法被传送至后座区娱乐系统。同样,当通过后座区娱乐系统控制模块播放 DVD光盘时,图像也无法被传送至车辆信息计算机。但在上述两种情况下,可以播放音频内容。
       当通过 DVD換碟机播放相关文件时,图像和声音信息被传送至车辆信息计算机和后座区娱乐系统控制模块。为了安全起见,在行驶期问,中央信息显示屏不播放电视图像,但可以继续播放音频文件。

       (三)无线遥控器
       电视系统和后座区娱乐系统的无线遥控器见下图。
1.菜単  2.滚花轮  3.确认按钮  4.选项  5.电池符号
6.左/右选择滑块  7.音量
8.曲目搜索/曲目跳转
9.无线符号  10.返同  11.四向导航按钮(4个按钮)
电视系统和后座区娱乐系统的无线遥控器图
       无线遥控器信号由后窗玻璃天线内的无线遥控服务天线接收。无线遥控器有两个 LED,用于指示信号发射状态和电池电压。当绿色发射符号灯亮起时,表示确认无线遥控器发出无线信号。只有后座区娱乐系统处于接通状态时,才会执行无线遥控器信号请求指令。
       如果电池电压达到临界值,那么每次操作按钮时,不是绿色符号灯点亮,而是红色符号灯亮起。
       滚花轮、 确认按钮和四向导航按钮,从功能上看相当于 iDrive控制器。转动滚花轮相当于转动 iDrive控制器。向左、右、前、后推移 iDrive控制器的动作可由按压对应的四向导航按钮所取代。按压 iDrive控制器相当于按压无线通控器的确认按钮。当操作选择滑块时,无线遥控器的所有功能菜单都切换至所选一侧。
