自2010年11月起生产的车型使用紧急呼叫和多媒体模块(COMBOX模块)代替接口盒(ULFSBX)、高级接口盒(ULF SBX High)和TCU接口盒。 ...

一、至20l0年11月为止的电话系统
2010年11月以前的使用接口盒 (ULF SBX，通用充电和免提通话装置的接口盒)。当订购带有蓝牙接口的移动电话适配装置时，需要安装该接口盒并作为辅助连接装置使用。

移动电话与车辆之间的接口盒有两种：一种是接口盒 (ULF SBX，蓝牙电话连接)，另一种是高级接口盒 ULF SBx High (蓝牙电话连接、语音输入系统和 USB/音频接口)。移动电话与车辆之间的接口盒配置参数见下表。

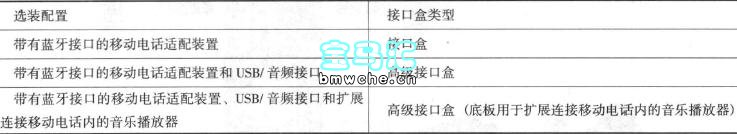

移动电话与车辆之间的接口食配量参数选装配置表

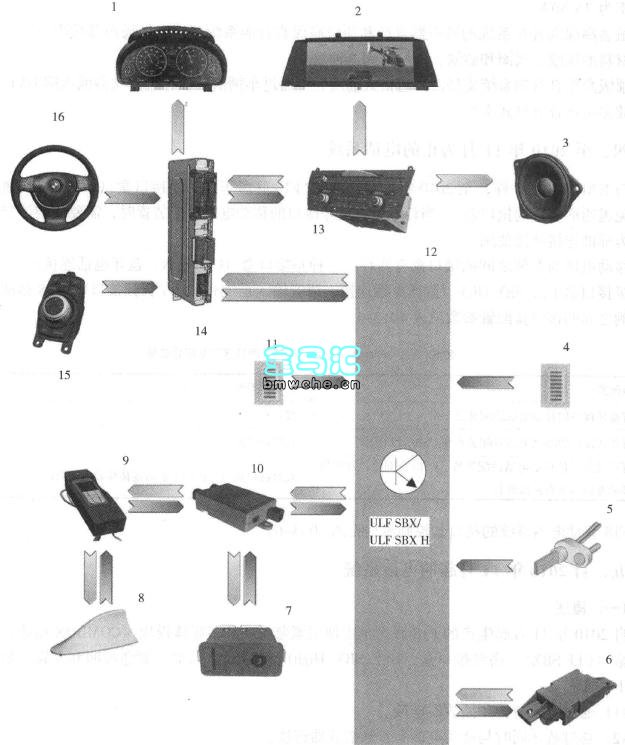

移动电话系统的接口盒控制流程见下图。

1.仪表板 2.中央信息显示屏 3.扬声器
4.前乘客侧话筒 5.车轮转速传感器 6.蓝牙天线
7.USB/音频接口 8.车顶天线
9.插有移动电活的卡扣式适配装置 10. USB集线器
11.话筒(驾驶员側) 12.接口盒(ULF SBX)或高级接口盒(ULFSBX High)
13.车辆信息计算机 14.中央网关控制模块 15.控制器 16.多功能方向盘

移动电话系统的接口盒控制流程图

二、自2010年11月起的电话系统

(一)概述

自2010年11月起生产的车型使用紧急呼叫和多媒体模块(COMBOX模块)代替接口盒(ULFSBX)、高级接口盒(ULF SBX High)和TCU接口盒。紧急呼叫和多媒体模块具有以下功能：

(1) 通过蓝牙与音频播放器连接。

(2) 通过蓝牙同时与移动电话和音频播放器连接。

(3) 可联系带图片的联系人。

(4) 由客户直接更新软件。

(5) 通过特定的电缆与 iPod相连。

(6) 唱片集封面显示 (适用于通过 USB连接的 iPod、 MTP播放器和 MP3播放器)。

(7)通过移动电话制作办公电子邮件、 SMS、时间表和备忘录。

(8) 通过移动电话与宝马互联网相连。

(二) 紧急呼叫和多媒体模块电路图

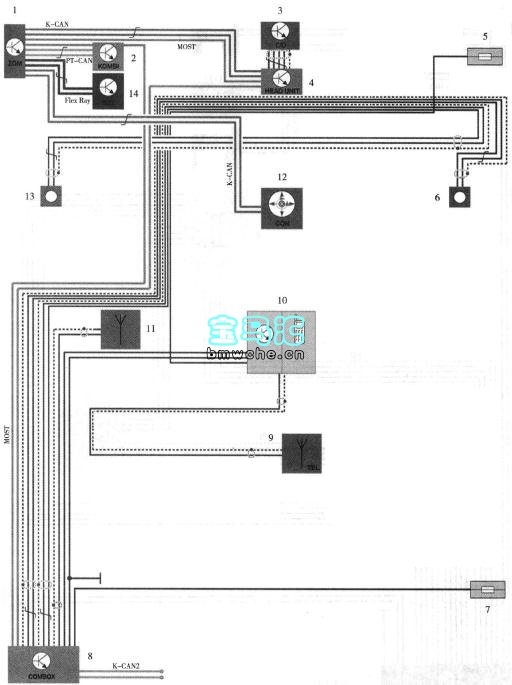

紧急呼叫和多媒体模块电路图见下图。该电路图是无远程通信系统的紧急呼叫和多媒体模块电路图。

1.中央网关控制模块(ZGM控制模块) 2.仪表板(KOMBI)
3.中央信息显示屏(CID) 4.主控模块(HEAD UNIT)
5. 右前配电盒 6.话筒2 7.右后配电盒
8.紧急呼叫和多媒体模块(COMBOX模块) 9.车顶电话天线(TEL)
10.中控台和卡扣式适配器内的底板 11.蓝牙天线(BT)
12.控制器(CON) 13.话简1
14.转向柱开关中心(SZL) FlexRay.快速预定容错总线 K-CAN.车身总线 K-CAN2.车身总线2 MOST.多媒体传输系统总线 W-CAN.动力总线

紧急呼叫和多媒体模块电路图

(三) 紧急呼叫和多媒体模块音频接口电路图

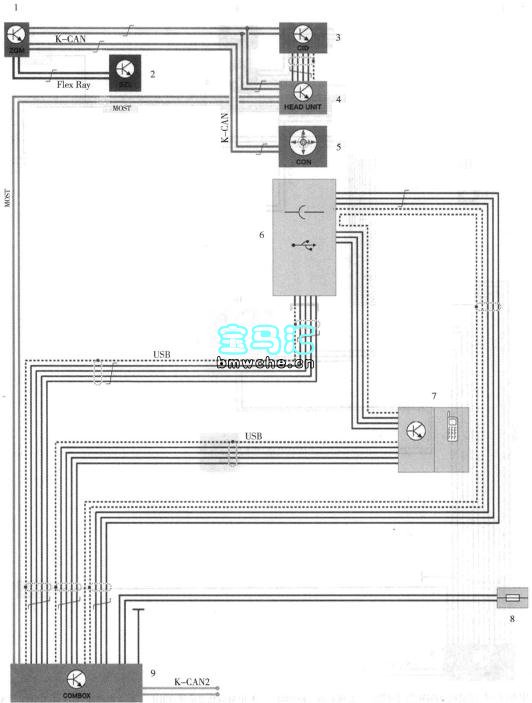

紧急呼叫和多媒体模块音频接口电路图见下图。

1.中央网关控制模块(ZGM控制模块) 2.转向柱开关中心(SZL)
3.中央信息显示屏(CID) 4.主控模块(HEADU- NIT)
5.控制器(CON) 6.AUX-In接口和USB音频接口
7.中控台和卡扣式适配器内的底板 8.右后配电盒
9.紧急呼叫和多媒体模块 (COMBOX模块) Flex Ray.快速预定容错总线 K-CAN.车身总线 K-CAN2.车身总线2 MOST.多媒体传输系统总线 USB. USB数据线

紧急呼叫和多媒体模块音频接口电路图
