五、燃油供给系统

1、汽油发动机

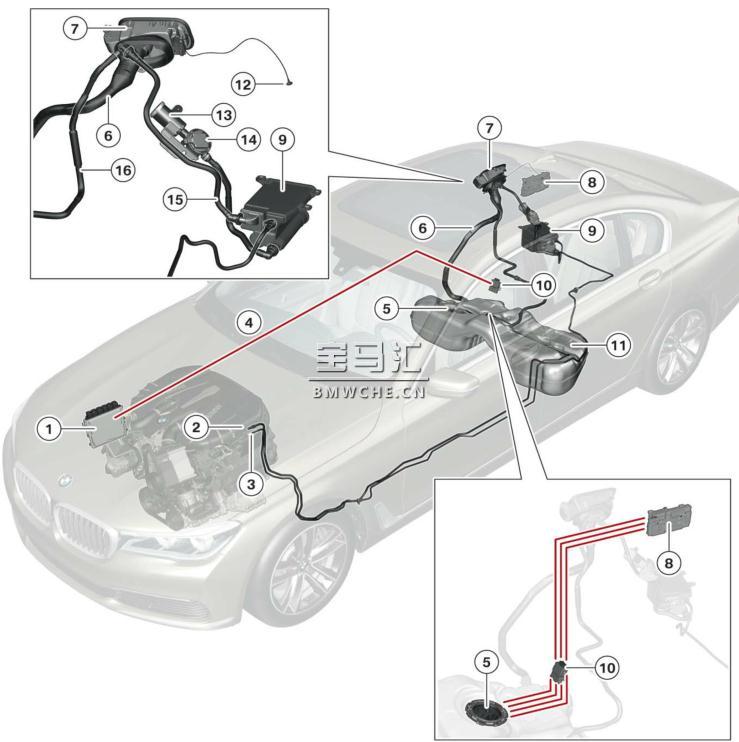

G11/G12 汽油发动机燃油供给系统的系统概览见下图：

1 数字式发动机电子系统 DME

2 活性炭罐清洁空气管路

3 燃油箱燃油供给管路

4 连接燃油泵控制系统的数据导线

5 输送单元

6 燃油加注管

7 燃油箱盖

8 右后配电盒

9 活性炭罐

10 燃油泵控制系统 FPC

11 燃油箱（78 l）

12 应急开锁装置

13 新鲜空气过滤器

14 燃油箱泄漏诊断 NVLD（仅限美规）

15 活性炭罐通风管路

16 燃油箱通风管路

2、柴油发动机

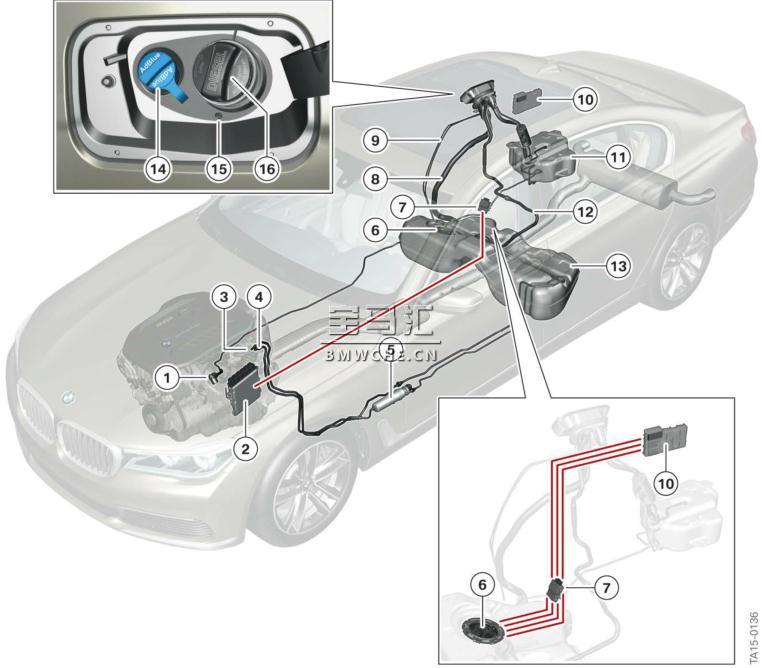

G11/G12 柴油发动机燃油供给系统的系统概览见下图：

1 计量管路（Ad-Blue®）

2 数字式柴油机电子系统 DDE

3 燃油供给管路

4 燃油回流管路

5 带燃油滤清器加热装置的燃油滤清器

6 输送单元

7 燃油泵控制系统 FPC

8 燃油加注管

9 排泄管路

10 右后配电盒

11 SCR 罐

12 燃油箱通风管路

13 燃油箱（78 l）

14 Ad-Blue® 加注口

15 排泄孔

16 柴油机加注口

3、系统电路图

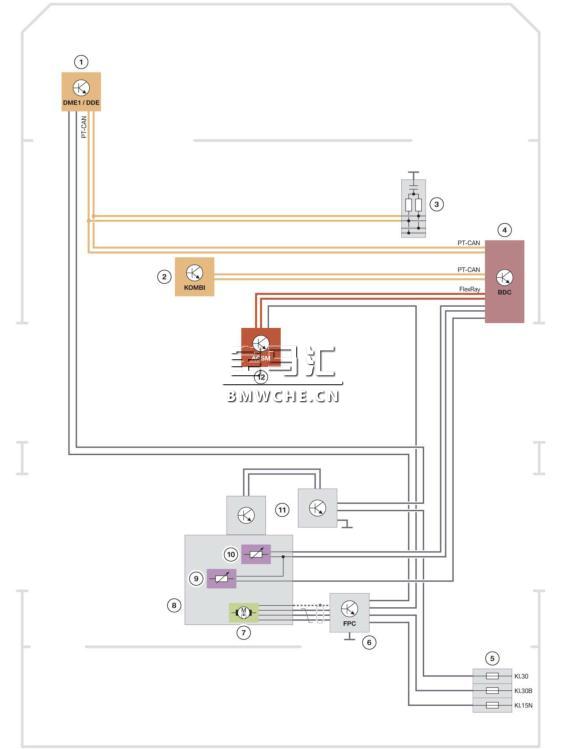

G11/G12 燃油供给系统的系统电路图见下图：

1 发动机控制单元（DME/DDE）

2 组合仪表 KOMBI

3 CAN 终端电阻 4

4 车身域控制器 BDC

5 右后配电盒

6 燃油泵控制系统 FPC

7 电动燃油泵

8 输送单元

9 左侧液位传感器

10 右侧液位传感器

11 燃油箱泄漏诊断 NVLD（仅限美规）
