宝马3系F30底盘车型制动系统解析

BMWCHE/2015-11-17/ 分类:技术解析/阅读:
制动液液位传感器没有集成在储液罐盖上,而是插入制动液储液罐内。当进行储液罐注液时,注意妥善放置储液罐盖。 ...
       (一)制动系统

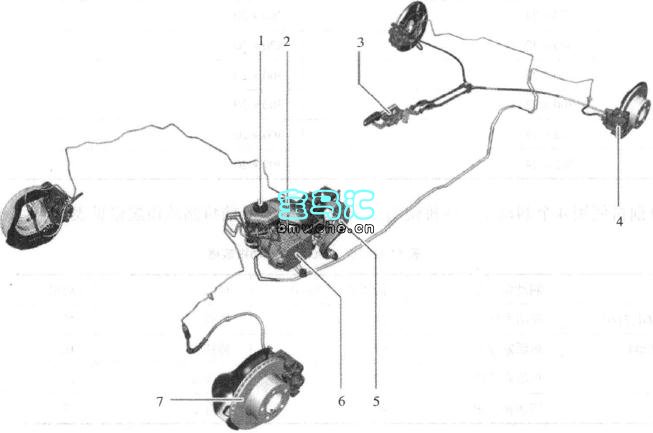

       F30制动系统见下图。
1.制动液储液罐  2.制动伺服电动机  3.驻车制动器
4.制动钳  5.制动踏板  6.动态稳定控制系统  7.制动盘
F30制动系统图

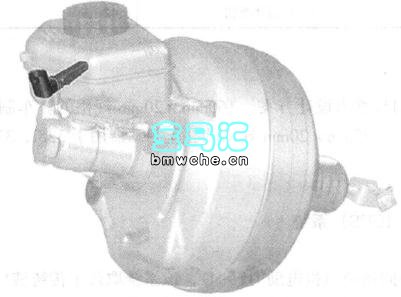

       制动液液位传感器没有集成在储液罐盖上,而是插入制动液储液罐内。当进行储液罐注液时,注意妥善放置储液罐盖。F30制动液液位传感器见下图。
F30制动液液位传感器图

       (二)技术数据

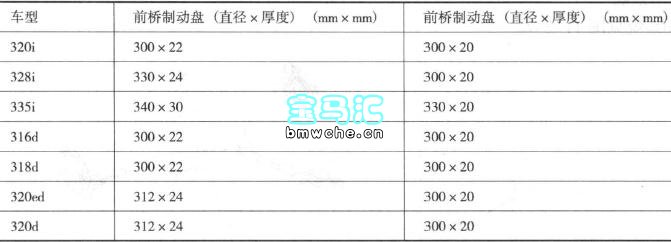

       F30所有车型的前桥、 后桥都使用带有涂层的内部通风式制动盘。铝制制动盘腔的轻型制动盘是335i车型的标准配置。F30制动盘规格见下表。
F30制动盘规格表

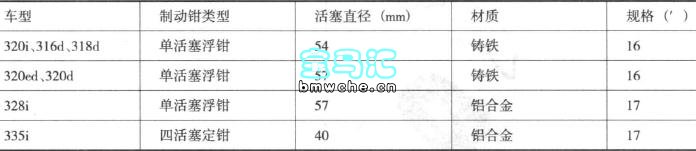

       F30前桥使用4个制动钳,后桥使用2个制动钳。F30前桥制动钳规格见下表。
F30前桥制动常规格表
       F30后桥制动钳规格见下表。
F30后桥制动钳规格表

       (三)驻车制动器
       驻车制动器采用双向自增力设计方案。160mm x20mm规格的驻车制动器用于320i、316i、318d、320d、320ed车型。185mn x20mm规格的驻车制动器用于328i、335i车型。
