宝马电动遮阳卷帘解析
BMWCHE/2015-11-15/ 分类:技术解析/阅读:
卷帘轮廓与车窗完全匹配,可为后座区提供有效的遮阳效果。从每个后座椅处都可以电动方式单独操作遮阳卷帘,只要按下按钮,即可实现整个后座区遮阳。 ...

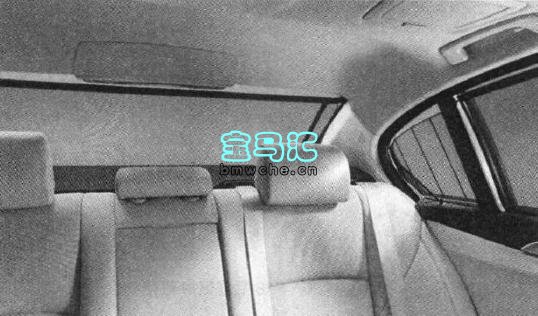

根据所选配置,宝马车型上可提供用于后窗玻璃和后车门的电动遮阳卷帘,见下图。
遮阳卷帘图
卷帘轮廓与车窗完全匹配,可为后座区提供有效的遮阳效果。从每个后座椅处都可以电动方式单独操作遮阳卷帘,只要按下按钮,即可实现整个后座区遮阳。后座区遮阳卷帘有电子监控式防夹保护功能。从驾驶员座椅处可启用整个后座区遮阳卷帘和儿童安全锁 (玩耍保护功能) 。

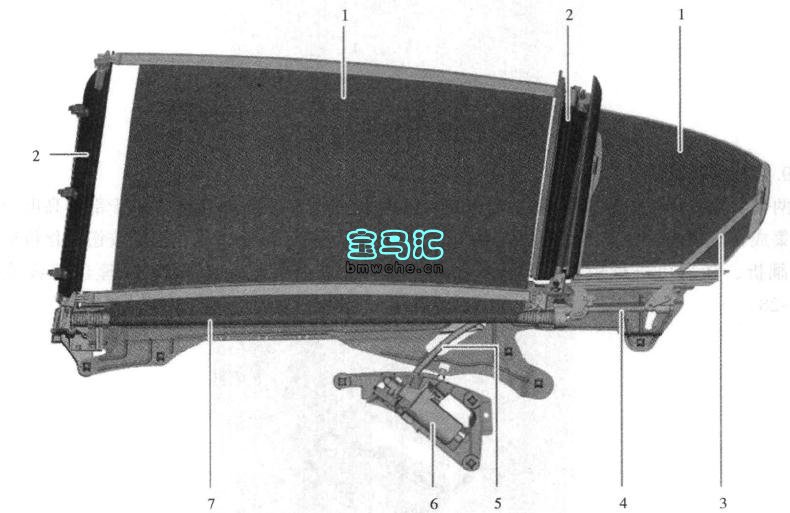

每个后车门都有一个侧窗玻璃遮阳卷帘和一个角窗遮阳卷帘。后车门遮阳卷帘见下图。
1.遮阳卷帘 2.拉线 3.摆动臂 4.螺杆
5.挠性轴 6,电动机 7.卷轴
5.挠性轴 6,电动机 7.卷轴
后车门適阳卷帘图
电动机利用一根挠性轴和一个分动器来驱动水平卷轴和螺杆。拉线拉出和收回侧窗玻璃遮阳卷帘。卷轴轴向移动,使遮阳卷帘沿梯形车窗轮廓移动。角窗遮阳卷帘利用一个摆动臂移动,此时螺杆通过滑动导向实现摆动。
