BMW 环视系统解析与操作说明

BMWCHE/2015-10-29/ 分类：技术解析/阅读：

环视系统包括侧视系统和俯视系统。环视系统与倒车擬像机一起使用。 ...

环视系统包括侧视系统和俯视系统。环视系统与倒车擬像机一起使用。

(一)侧视系统

在车辆驶入道路和十字路口且两侧视野受限的情况下，侧视系统可以为驾驶员提供帮助。安装在左前和右前车轮罩上的两个数字摄像机 (保险杠摄像机) 对路况进行探测。操作变速杆控制面板上的相关按钮或控制器，可以使中央信息显示屏显示侧视系统图像，见图1。

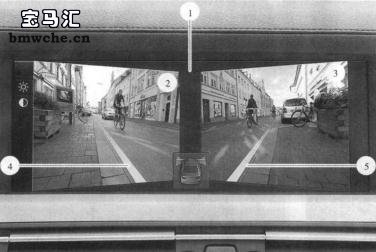

1.保险杠摄像机分屏图像视图 2.左侧车轮罩上保险杠摄像机图像视图

3.右侧车轮罩上保险杠摄像机图像视图
4.车辆前部左側图像 5.年辆前部右侧图像

图1 侧视系统图像

当车速低于30km/h时，中央信息显示屏以分屏视图方式显示侧视系统图像。与倒车摄像机一样，两个保险杠摄像机将信号通过 LVDS导线传送倒车摄像机和保险杠摄像机控制模块，这

些信号通过FBAS导线继续被传送至视频开关和车辆信息计算机。车辆信息计算机通过LVDS 导线将图像数据发送至中央信息显示屏，然后由中央信息显示屏显示出来。

(二)俯视系统

俯视系统利用西个车外后视镜摄像机探测路况, 然后由中央信息显示屏显示俯视系统图像, 这样就可以使驾驶员在停车入位和缓慢行驶期间看到车辆周围的盲区。 F10车外后视镜摄像机见图2。

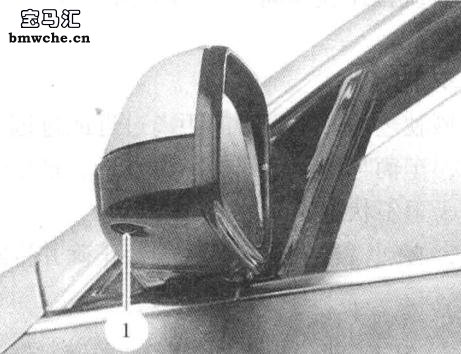

1.车外后视镜攝像机

图2 车外后视镜摄像机

操作变速杆控制面板上的相关按钮或控制器，可以使中央信息显示屏显示俯视系统图像。两个车外后视镜摄像机和倒车摄像机共同生成俯视系统图像，见图2。

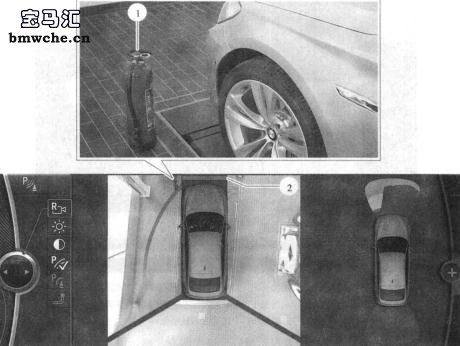

1.障碍物 2.障得物警告标记

图2 俯视系统图像

系统借助 PDC信息以声音方式提醒驾驶员有障碍物。来自倒车摄像机视图的转弯圆辅助线和车道辅助线以投影方式进行显示，见图3。

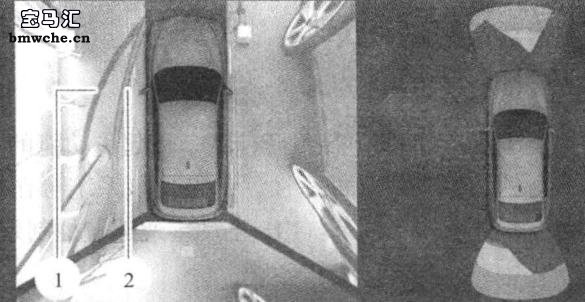

1.转弯圆辅助线 2.车道辅助线

图3 带车道辅助线和转弯圆辅助线的俯视系统图像

转弯圆辅助线表示水平路面上最小的转弯走向。当转动方向盘后，中央信息显示屏只显示一个转弯圆辅助线。

车道辅助线有助于在水平路面上停车入位和调头时评估所需占地面积。车道辅助线取决于当前转向角，并且随着方向盘移动而连续变化。
