宝马 F 系列底盘车型编程过程超详细图文教程

BMWCHE/2016-01-05/ 分类:编程诊断/阅读:
控制单元树根据拓扑结构,形象显示车辆中所安装的控制单元。 每台控制单元都与相应的总线连接显示 ...
措施计划可通过下列措施补充:
* 进行改装和加装,参见 "改装和加装"
* 进行车辆操作,参见菜单 "车辆"
* 更换控制单元,参见 "更换 (更新) 控制单元"
* 编程控制单元
* 设码控制单元。

控制单元措施可以如下选择:
*在选项卡 "控制单元树" 下通过点击控制单元
*在选项卡 "编辑控制单元" 下通过直接选择措施或通过点击控制单元。

菜单 "编程"
要执行车辆编程 / 设码,按如下方式操作:
* 用 ISTA/P 读取车辆数据。 参见菜单 "对话" (创建新的对话)
在新建完对话之后,显示提示 "对话准备"
* 遵循提示,必要时记录下来,确认按钮 "OK"
显示对话框 "控制单元是否已更换"
* 确认按钮 "否",例外情况参见 "更换 (更新) 控制单元"
建立与车辆的连接:
在成功确定规定的关联环境后显示车辆细节。 显示在菜单 "编程" 下。

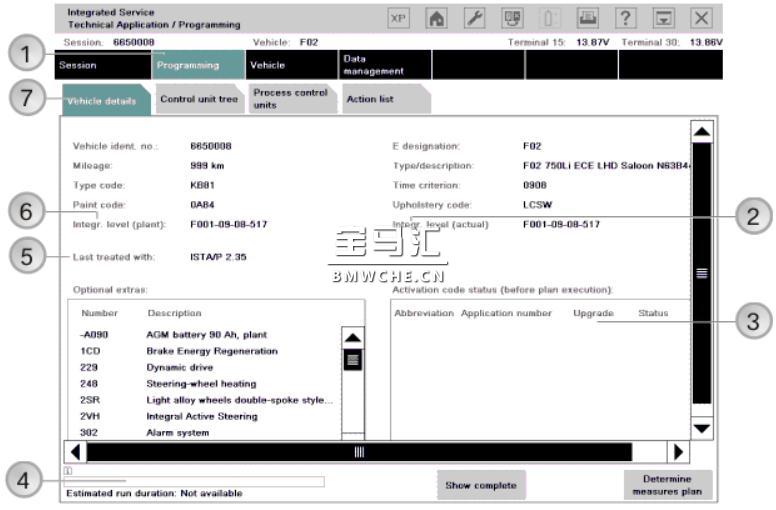

F 车型系列编程过程
1 菜单 "编程"
2 集成等级 (实际),
显示车辆的当前集成等级
3 开通代码状态,车辆中使用的或必要的开通代码状态
4 进度条,显示措施计划的确定过程
5 最后处理,显示 Progman 或ISTA/P 版本,通过它最后处理车辆。
6 集成等级 (工厂),显示了车辆生产时的集成等级
7 选项卡 "车辆详情"
提示:如果确定的规定的关联环境无措施,则按钮 "确定措施计划" 未被激活。
选项卡 "控制单元树":
控制单元树根据拓扑结构,形象显示车辆中所安装的控制单元。 每台控制单元都与相应的总线连接显示。 组合在一起的控制单元被显示在一个浅蓝的面积内。

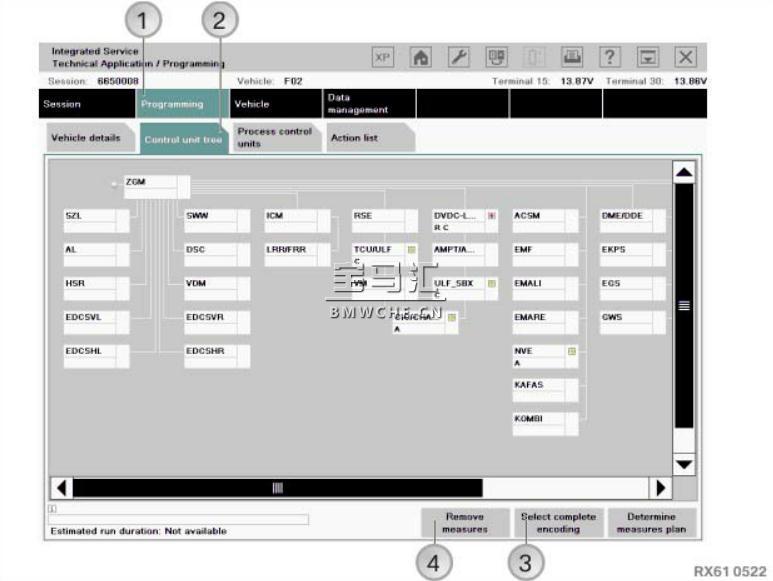

F 车型系列编程过程
1 菜单 "编程" 2 选项卡 "控制单元树"
3 按钮 "选择总设码",
车辆总设码已选择
4 按钮 "取消措施",在关联环境中确定的措施被删
       提示:可以不写入集成等级直接执行不受集成等级影响的措施 (例如硬盘升级)。 对此确认按钮"取消措施"。 删除所有借助关联环境确定的措施。 集成等级相关的控制单元措施可以不用手动方式选择。

       选项卡 "编辑控制单元":

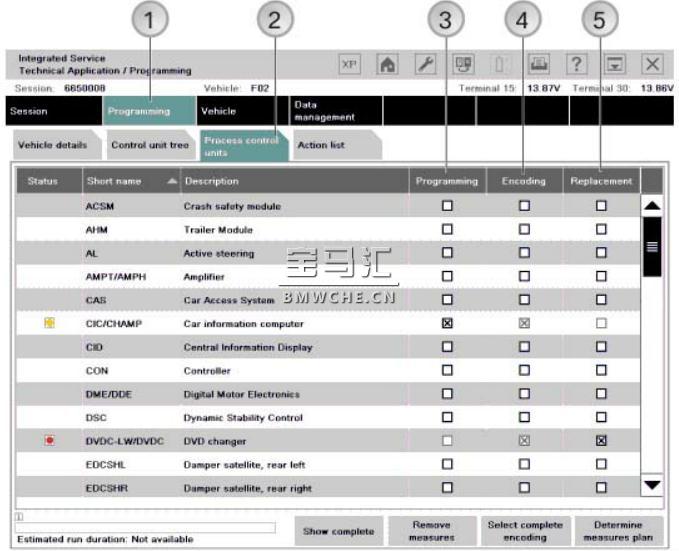

F 车型系列编程过程
1 菜单 "编程" 2 选项卡 "控制单元处理"
3 编程,对控制单元编程
4 设码,对控制单元进行设码
5 更换更换 (更新) 控制单元
       可以为控制单元直接选择提供的措施 ("编程"、"设码" 或 "更换")。
       如果 ISTA/P 自动添加了措施 (例如在选择 "更换" 时设码),则复选框显示为灰色不可用。 措施无法手动去除。
       点击 "编辑控制单元" 中控制单元或 "控制单元树" 中控制单元后的对话框。

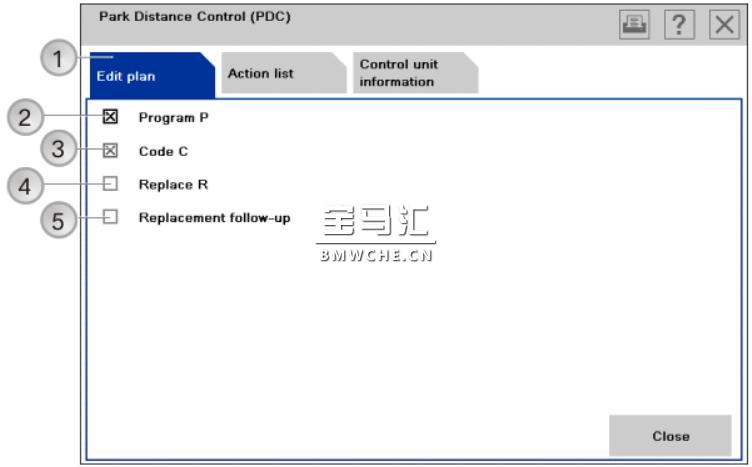

       选择控制单元,选项卡 "编辑计划" 后:
F 车型系列编程过程
1 选项卡 "计划处理"
2 编程,
对控制单元编程
3 设码,对控制单元进行设码
4 更换,更换 (更新) 控制单元
5 更换的后续处理,后续处理已更换 (更新) 的控制单元
       对控制单元可用的措施是各不相同的。 根据所定义的是什么措施,可能因控制单元的不同而不同。

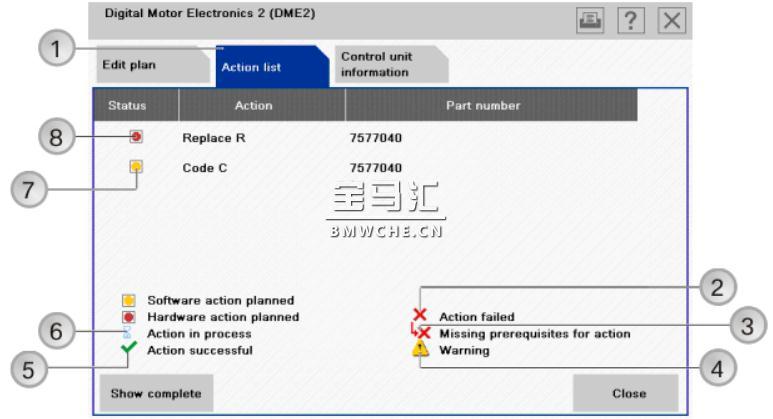

       选择控制单元,选项卡 "操作列表" 后的截屏:
F 车型系列编程过程
1 选项卡 "操作列表"
2 图标 "措施失败"
3 图标 "措施的缺少前提条件" 4 图标 "警告"
5 图标 "措施成功" 6 图标 "正在执行的措施"
7 图标 "已计划的软件措施"(例如设码)
8 图标 "已计划的硬件措施"
       选择选项卡 "操作列表" 显示包括相应状态的已计划的措施。

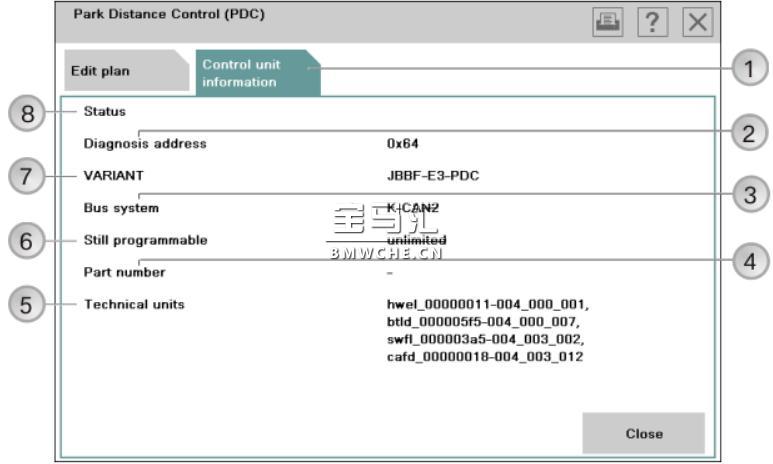

       选择控制单元,选项卡 "控制单元信息" 后的截屏:
F 车型系列编程过程
1 选项卡 "控制单元信息"
2 控制单元的诊断地址
3 总线系统,控制单元连接到此处
4 控制单元零件号码
5 技术单位,控制单元中的软件版本
6 仍可编程,显示控制单元还可以编程的频
7 型号,控制单元的规格
8 状态,已计划的措施
       通过选择选项卡 "控制单元信息" 显示所选控制单元的信息。

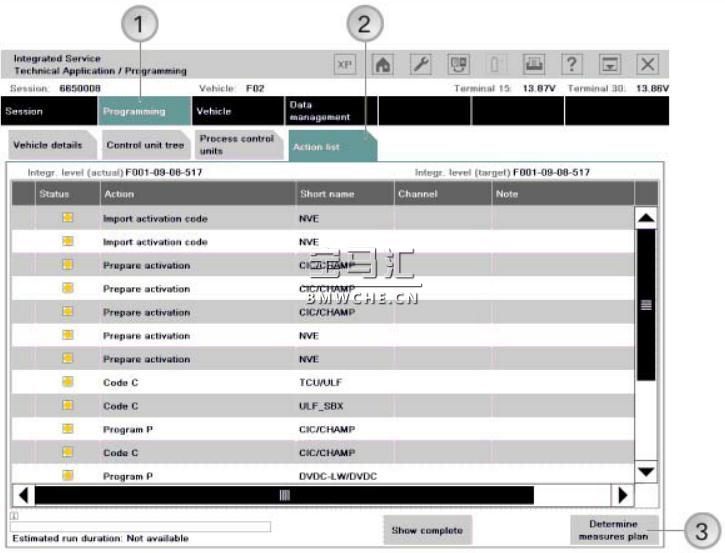

       选项卡 "操作列表":
F 车型系列编程过程
1 菜单 "编程"
2 选项卡 "操作列表"
3 按钮 "确定措施计划"
       "操作列表" 是所计划措施表格形式的总结。 这些措施也显示在 "措施计划" 中。 此外显示对控制单元的提示 (例如控制单元不可编程)。

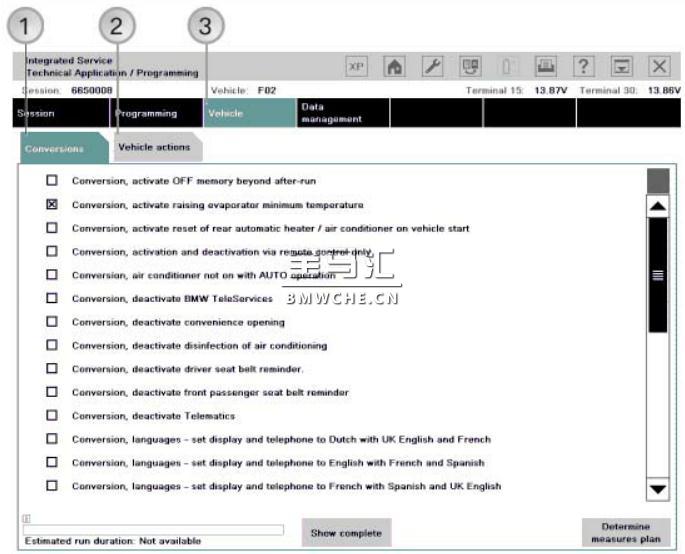

       菜单 "车辆":
       通过切换到菜单 "车辆" 可以为措施计划补充下列措施:
* 进行改装和加装,参见 "改装和加装"
* 车辆操作 (硬盘升级,参见 "升级导航系统地图数据")。
F 车型系列编程过程
1 选项卡 "改装",显示可用的改装和加装
2 选项卡 "车辆操作":
* 升级导航系统地图数(硬盘升级)
* 输入车辆任务
* 选择总设码
3 菜单 "车辆"
        要选择其他措施 (编程,设码),切换回菜单 "编程"。

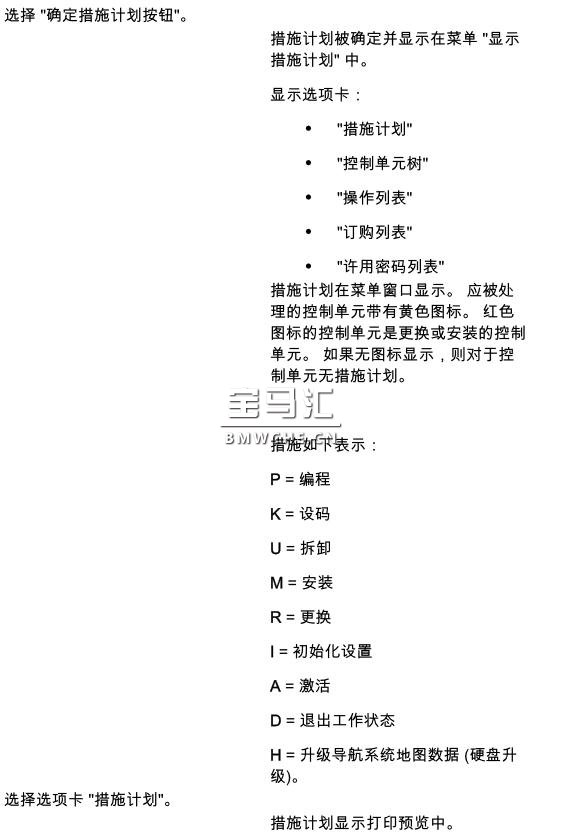

       确定措施计划

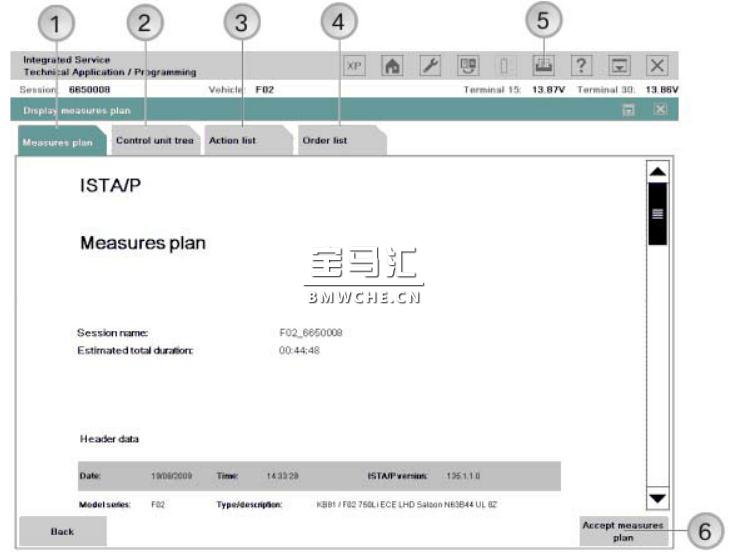

       打印预览中的措施计划:
F 车型系列编程过程
1 选项卡 "措施计划",显示打印预览中的措施计划
2 选项卡 "控制单元树",会显示带有已计划的措施的控制单元树
3 选项卡 "操作列表",已计划的措施以表格形式显
4 选项卡 "订购列表",显示要更换的控制单元和订货
5 选项卡 "许可代码列表",显示所用的许可代码
6 按钮 "打印",打印措施计划
7 选项卡 "接受措施计划",执行措施计划,对车辆编程

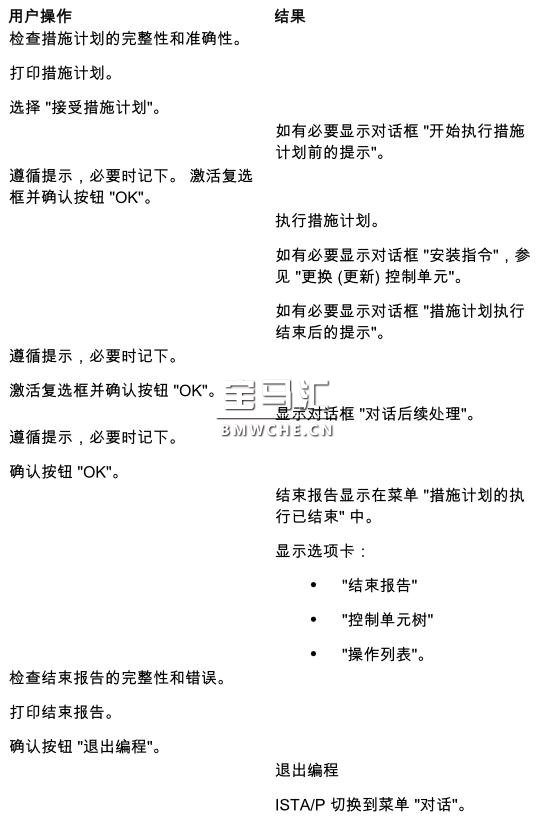

       措施计划汇总了确定必须用于消除有故障的车辆状态的措施。 除了确定的措施,还会显示车辆细节、对话名和所用的 ISTA/P 版本。

       执行措施计划,对车辆编程
