E60 523Li，无相关故障码，无法通过遥控开锁后备箱
汽修周大园/2019-07-16/ 分类：维护维修/阅读：
用户反映车辆的后背箱无法通过遥控器开启，首先验证用户反映的故障现象，确实如客户所述，车辆只能用机械钥匙打开后备箱 ...
523Li 底盘为E60 行驶里程为：163248Km，用户反映车辆的后背箱无法通过遥控器开启，首先验证用户反映的故障现象，确实如客户所述，车辆只能用机械钥匙打开后备箱，连接诊断电脑查看无相关故障码。

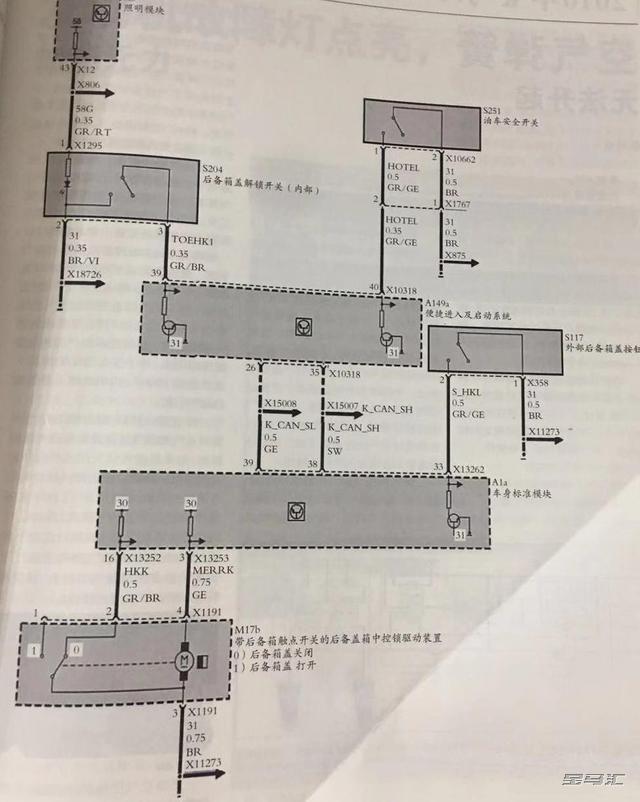

调用车身标准模块功能，读取后备箱开关识别正常，打开和关闭识别正常，并且发现通过驾驶室内的开关也无法解锁，接下来进行基础的检查排除工作，调出后备箱的电路图如下：
先检查后备箱锁块的控制，检查后备箱锁块M17b的1号脚，在后备箱打开时搭铁正常：后备箱打开时2号脚信号电压3.3V，正常：按压开关时，测量号脚电压为0，怀疑断路，检查后备箱线路弯拆点正常，测量M17b的4号脚到A1a车身标准模块之间导通正常，测量4号脚时发现对地短路，拔掉X13253插头就不搭铁了，怀疑车身控制模块KBM内部搭铁，于是试换KBM车身控制模块，故障依旧。
后备箱连锁装置作用是打开后备箱盖时，解除后备箱盖锁的电子锁闭。后备箱盖连锁通过一个电器驱动装置进行，它用于解除后备箱盖旋转锁销的连锁。解除连锁可以通过下列操作点实现：
通过遥控器可以将后备箱盖解除连锁，而无须决于中控锁的状态
后备箱盖可以在中控锁处于“解除连锁”状态，且车辆静止时解锁
后备箱盖可以在车辆静止且总线端R断开是解锁（总线端R的功能可设码）。后备箱盖也可以在中控于“连锁”状态下解锁。
泊车位置可通过后备箱盖锁装入，如果泊车位置被激活，则后备箱将既不能通过遥控器，也不能通过按钮进行解锁。如下图
图中由上至下依次是：泊车开关功能开启，正常状态。机械解锁状态。
根据上述的描述，继续检查发现后备箱盖有个机械钥匙孔，里面有个触点开关连接到CAS，该触点开关为后备箱锁盖开关（泊车位置开关），检查发现该触点开关损坏（常闭）导致CAS得到的信号有误，造成泊车开关启用，后备箱只能通过机械钥匙开锁。更换该触点开关后故障消失。
