宝马电动车窗、车外后视镜、天窗的控制流程解析

字号+ 来源:宝马汇 2015-11-19 13:45 我要评论( )

       一、电动车窗
       前部电动车窗升降器的启动及保护功能由前部电子模块执行,后部电动车窗升降器的启动及保护由后部电子模块执行。由于相关的载荷继电器集成在前部电子模块或后部电子模块中,因此电动车窗无需配电盒供电。

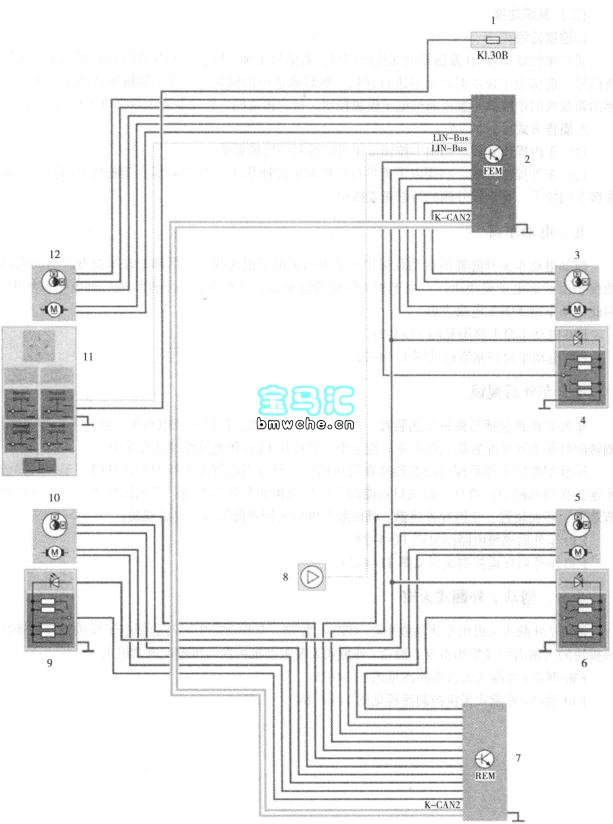

       电动车窗电路图见下图。

1.发动机能配电盒  2.前部电子模块 (FEM模块)
3.带有间接防夹保护功能的前乘客电动车窗升降器
4.前乘客电动车窗
开关
 5.带有间接防夹保护功能的前乘客后部电动车窗升降器
6.前乘客后部电动车窗开关  7.后部电子模块(FEM模块)
8.遥控接收器  9.驾驶员后部电动车窗开关
10.带有间接防夹保护功能的驾驶员后部电动车窗升降器
 11.驾驶员电动车
窗开关
 12.带有间接防夹保护功能的驾驶员电动车窗升降器  KLl.30B.30B号电源  K-CAN2.车身总线2 LIN-Bus.LIN总线
电动车窗电路图

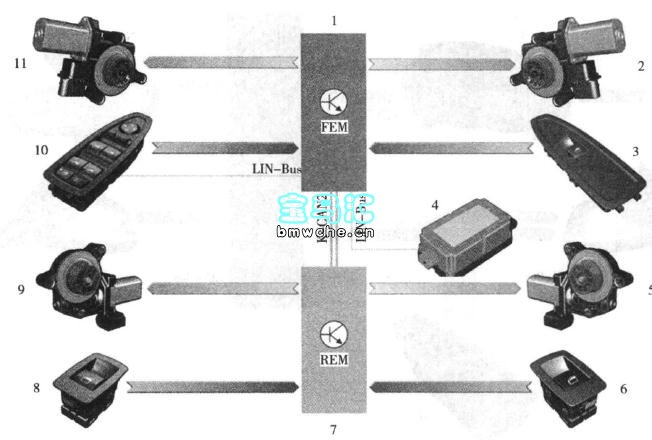

       电动车窗控制流程见下图。

1.前部电子模块 (FEM模块)
2.带有间接防夹保护功能的前乘客电动车窗升降器
3.前乘客电动车窗开关  4.遥控接收器
5.带有间接防夹保护功能的前乘客后部电动车窗升降器
 6.前乘客后部电动车窗开关  7.后部电子模块(FEM模块)
 8.
驾驶员后部电动车窗开关
 9.带有间接防夹保护功能的驾驶员后部电动车窗升降器
 10.驾驶员车门开关组件
11.带有问接
防夹保护功能的驾驶员电动车窗升降器  K-CAN2.车身总线2  LIN-Bus.LIN总线
电动车窗控制流程图
       二、车外后视镜
       车外后视镜包括后视镜加热装置、 折回/伸出电动机、 位置调节电动机、 侧转向灯等部件。侧转向灯作为标准配置集成在车外后视镜中,它使用 LED和光导纤维进行照明。
       标准配置的车外后视镜没有连接在局域网中。只有当配置以下类型的部件时,车外后视镜才连接在局域网中: 带自动防炫目功能的车内后视镜和车外后视镜、 带记忆功能的电动座椅调节装置、 环视装置、 变道警告装置、 韩国版车外后视镜或海湾版车外后视镜。

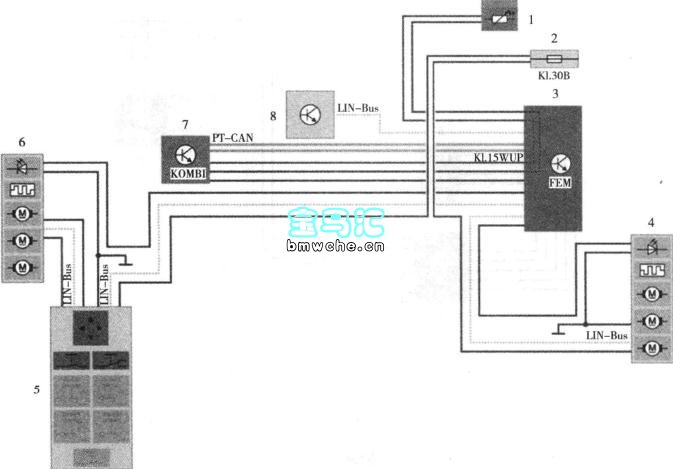

       车外后视镜电路图见下图。

1.车外温度传感器  2.发动机能配电盒
3.前部电子模块(FEM模块)    4.前乘客车外后视镜
5.驾驶员车门开美组件  6
驾驶员车外后视镜  7.仪表板
 8.车内后视镜  Kl.30B.30B号电源  Kl.l5WUP.l5号电源唤醒导线  LIN-Bus.LIN总线
PT-CAN.动力总线
车外后视镜电路图

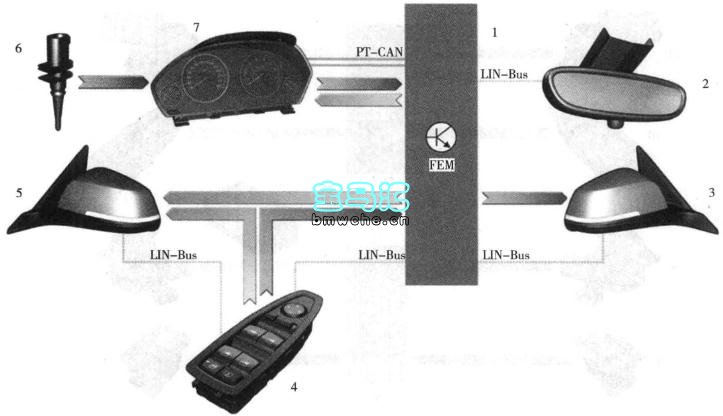

       车外后视镜控制流程见下图。

1.前部电子模块(FEM模块)    2.车内后视镜
3.前乘客车外后视镜  4. 驾驶员车门开关组件  5.驾驶员车外后视競
6.车
外温度传感器  7.仪表板  LIN-Bus.LIN总线  PT-CAN.动力息线
车外后视镜控制流程图
       三、滑动/外翻式天窗
       滑动/外翻式天窗由车顶功能中心 (FZD) 控制。车顶功能中心与前部电子模块相连并接收该模块的天窗启用或禁用指令。滑动/外翻式天窗电动机由发动机舱配电盒供电。

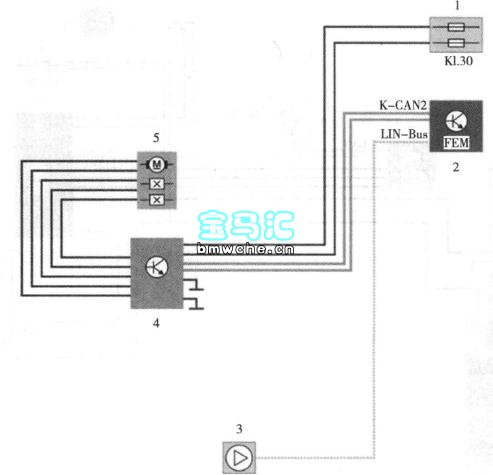

       滑动/外翻式天窗电路图见下图。

1.发动机舱配电盒  2.前部电子模块(FEM模块)
3.遥控接收器  4.车顶功能中心(FZD)
5.滑动/外翻式天窗电动机 KL.30.30号电源  K-CAN2.车身总线2 LIN-Bus.LIN总线
滑动/外翻式天窗电路图

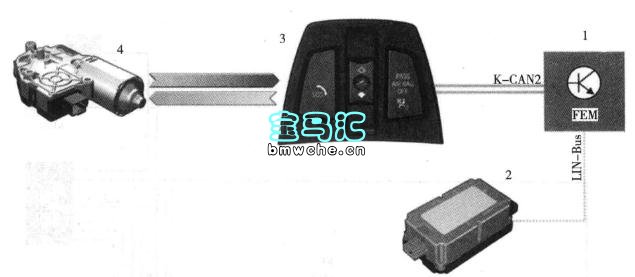

       滑动/外翻式天窗控制流程见下图。
1.前部电子模块(FEM模块)    2.遥控接收器
3.车顶功能中心(FZD)
4.滑动/外翻式天窗电动机  K-CAN2.车身总线2  LIN-Bus.LIN总线
清动/外翻式天窗控制流程图
